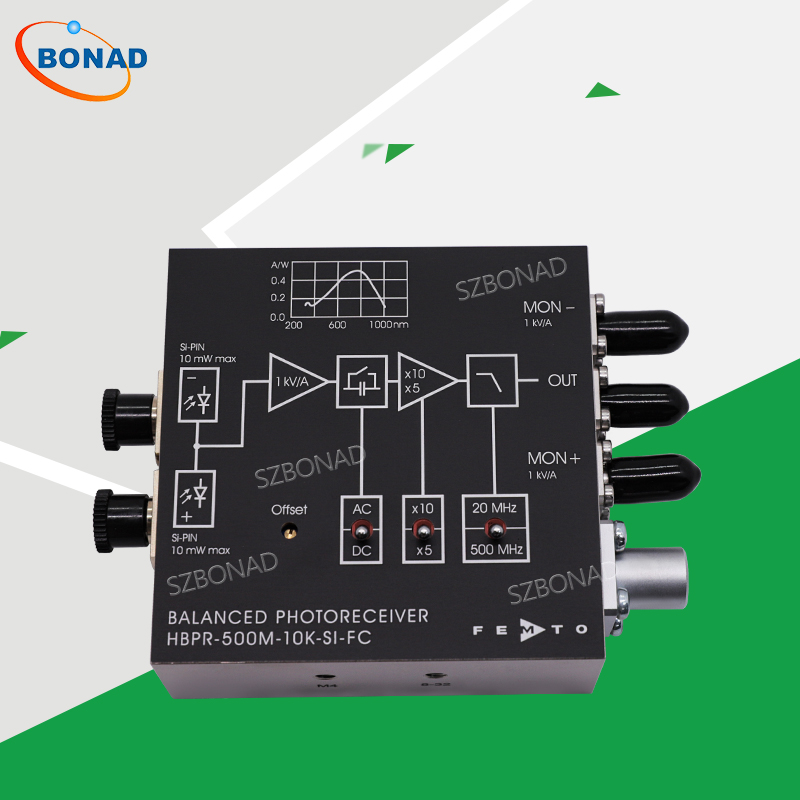

由两个反并联连接的光电二极管和一个后续的低噪声跨阻放大器组合而成。光电二极管经过仔细选择并成对匹配,以实现尽可能高的共模抑制比 (CMRR)。低输入噪声 (NEP) 和出色的共模抑制为 MHz 范围内的平衡光接收器设定了标准,并实现了高灵敏度信号检测。高带宽允许精确检测激光脉冲,即使具有高重复率和快速变化的信号形状,例如在量子态层析成像中。
得益于可切换的带宽限制(低通滤波器)、独立的快速监控输出、可调节偏移和可切换的 AC/DC 耦合等附加功能。
一、技术参数
● 带宽高达 500 MHz
● 共模抑制比 (CMRR) 高达 55 dB
● 噪声极低,NEP 低至 3.7 pW/√H
● 光谱范围为 320 至 1700 nm 的 Si 和 InGaAs 型号
● 可切换的 20 MHz 低通滤波器可最大限度地减少宽带噪声
● 高达 60,000 V/A 的高增益,可分两级切换
● 可切换输出耦合 (AC/DC)
● 具有 10 MHz 带宽的快速直流耦合监视器输出
● 输入自由空间或光纤耦合
● 1.035"-40螺纹自由空间输入,兼容多种标准光学系统
二、应用
● 光谱学
● 相干外差检测
● 光量子态的零差检测
● 光学相干断层扫描 (OCT)
● 干涉测量
● 光学延迟测量
● 用于示波器、频谱分析仪、A/D 转换器和锁定放大器的差分光学前端
三、型号
HBPR-100M-60K-SI-FST、HBPR-100M-60K-SI-FS
HBPR-200M-30K-SI-FST、HBPR-200M-30K-SI-FS
HBPR-500M-10K-SI-FST、HBPR-500M-10K-SI-FS
HBPR-100M-60K-IN-FST、HBPR-100M-60K-IN-FS
HBPR-200M-30K-IN-FST、HBPR-200M-30K-IN-FS
