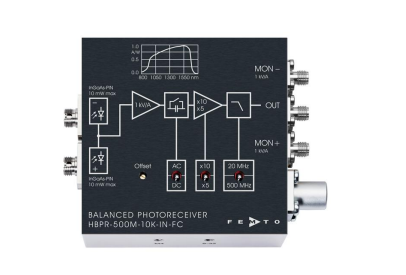

一、产品特征
1、带宽DC至500 MHz
2、共模抑制比(CMRR)45 dB典型值。
3、InGaAs PIN光电二极管
4、FC光纤输入
5、光谱范围900-1700 nm
6、极低NEP,降至6.7 pW/√赫兹
7、跨阻抗增益可切换5 x 103 V/A,10 x 103 V/A/A
8、高动态输入范围高达2 x 10 mW平衡光功率
9、具有10 MHz带宽和1 x 103 V/A增益的快速监视器输出
10、用于最小化宽带噪声的可切换低通滤波器
11、UNC 8-32和M4螺纹孔,用于安装在带有公制和英制螺纹的标准柱上
二、产品参数
规格参数 | 试验条件 VS=±15 V,TA=25°C,信号输出端接50Ω,监视器输出端为1 MΩ |
增益 | 跨阻抗增益5 x 103 V/A(2nd gain x5),10 x 103 V/A(2nd gain x10)可切换(@50Ω 负载) 增益精度±1%电气 转换增益4.75 x 103 V/W典型值。(2nd gain x5,1550 nm) 9.50 x 103 V/W典型值。(2nd gain x10,1550 nm) 共模抑制比55 dB(典型值)。(f ≤100兆赫) (CMRR)45 dB典型值。(f ≤ 500兆赫) |
频率响应 | 较低截止频率DC/10 Hz,可切换 上限截止频率500 MHz,可切换至20 MHz |
时间响应 | 上升/下降时间(10%-90%)0.78 ns(2nd gain x5);0.9 ns(2nd gain x10)17.5 ns(低通滤波器20 MHz) |
输入 | 噪声等效功率(NEP)最小6.7 pW/ÖHz(1550 nm) 6.9 pW/√Hz(1550 nm,20 MHz) 15.0 pW/√Hz(1550 nm,200 MHz) 28.0 pW/√Hz(1550 nm,500 MHz) 最大差分CW功率210µW(2nd gain x5,直流耦合,1550 nm) 线性放大105µW(2nd gain x10,直流耦合,1550 nm) 1.3 mW(交流耦合,1550 nm) 最大光学连续波平衡功率10 mW(每个光电二极管上,1550 nm) (共模电源) 监测光学饱和功率10.5 mW(1550 nm) (限于线性放大) |
探测器 | 探测器InGaAs PIN光电二极管 FC光纤连接器 活动区域80µm,集成球透镜 适用于纤芯直径达50µm的光纤 光谱范围900-1700 nm 灵敏度0.95 A/W典型值。(1550 nm时) |
信号输出 | 输出电压范围±1.0 V(@50Ω 负载) 用于线性操作和低谐波失真 最大输出电压±2.0 V(@50Ω 负载) 偏移电压补偿±100 mV典型值。,偏置电位计可调 输出阻抗50Ω (以50结尾Ω 负载) 转换速率2800 V/µs 最大输出电流70 mA 输出回波损耗S22 30 dB@<100 MHz <800 MHz时20分贝 输出噪声2.2 mVRMS(15 mVPP)(2nd gain x5时) 3.8 mVRMS(25 mVPP)(2nd gain x10时) 0.25 mVRMS(1.7 mVPP)标准。(2nd gain x5,带宽:20 MHz) 0.4 mVRMS(2.7 mVPP)典型值。(2nd gain x10,带宽:20 MHz) (@ 50 Ω 负载,探测器无信号,测量带宽2 GHz) |
监视器输出 | 监视器输出增益1 x 103V/A(@±100 kΩ 负载) 监视器输出电压范围0…+10 V(@ 10万Ω 负载) 监视器输出阻抗50Ω (以终止 10万Ω 负载) 监视器输出最大30 mA(典型值)。 输出电流 监视器输出带宽DC…10 MHz 监视器输出噪声0.6 mVRMS(4 mVPP) (100 k时Ω 负载,探测器无信号,测量带宽200 MHz) |
