以色列Ophir spiricon光斑分析仪

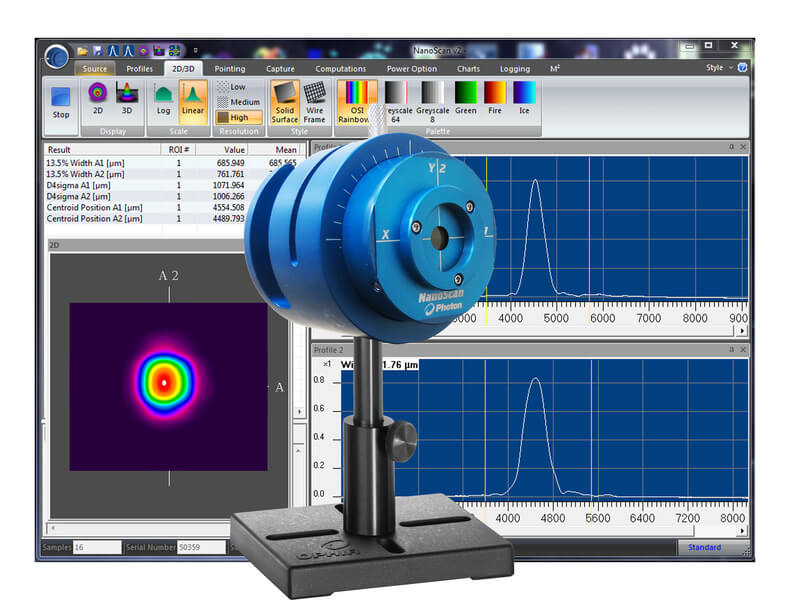

狭缝式激光光束轮廓分析nanoscan

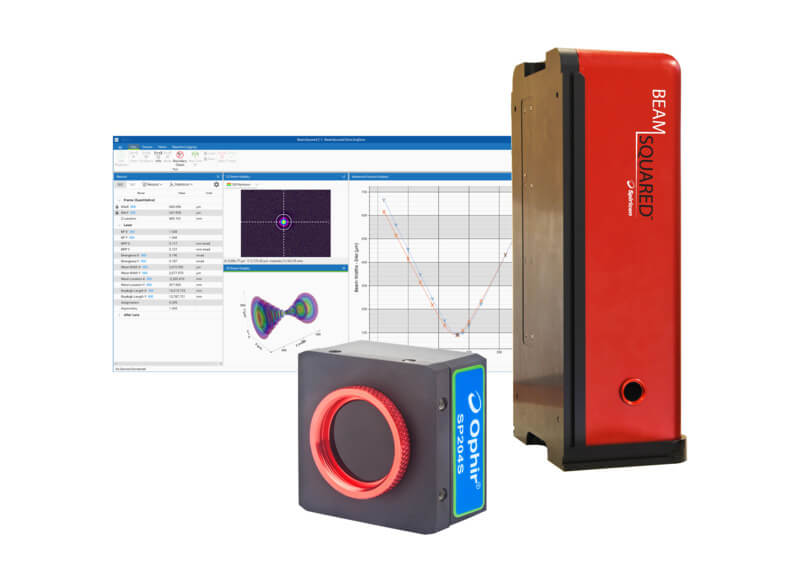

M²因子传播分析仪
以色列Spiricon激光光斑质量分析仪，分为相机式和狭缝式。
相机式激光光束轮廓分析
| 190-1100nm 相机 | ||||
|---|---|---|---|---|
|
|
| |||

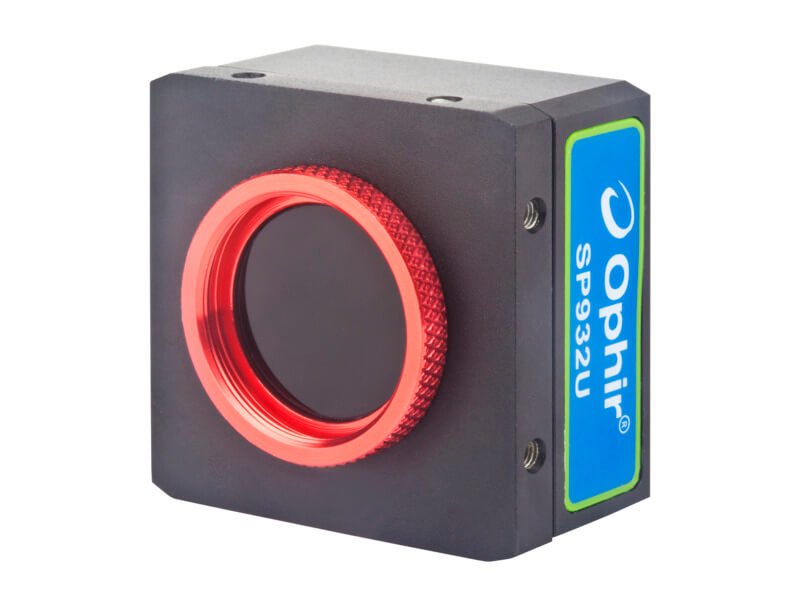

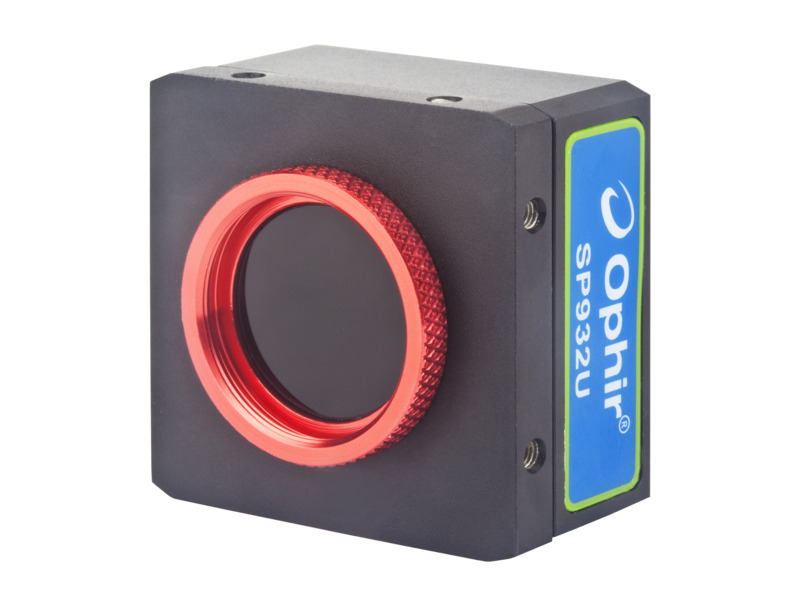

| 型号 | SP932U | SP204S | ||
| BeamGage Professiona | BGP-USB3-SP932U | SP90607 | BGP-USB3-SP204S | SP90648 |
| BeamGage Standard | BGS-USB3-SP932U | SP90606 | BGS-USB3-SP204S | SP90647 |
| 规格 | 1/1.8” | 1/1.8” | ||
| 波长 | 190-1100nm | 190-1100nm | ||
| 有效感光面积 | 7.06mm x 5.3mm | 6.7mm x 5.6mm | ||
| 光束尺寸范围 | 34.5μm - 5.3mm | 27.4µm – 5.6mm | ||
| 像素间距 | 3.45μm x 3.45μm | 2.74µm x 2.74µm | ||
| 有效像素数 | 2048 x 1536 | 2472 x 2064 | ||
| 动态范围 | 72 dB | 67 dB | ||
| 功率线性度 | ±1% | ±1% | ||
| 光束宽度精度 | ±2% | ±2% | ||
| 12位模式下帧率 | 24 fps（全分辨率） | 37 fps | ||
| 曝光时间 | 25μs to 400ms | 10µs – 400ms | ||
| 增益控制 | 1.46 dB to 256 dB | |||
| 触发方式 | 硬件/软件触发 & 频闪输出 | |||
| 光电二极管触发（可选） | 硅光响应：SP90408 | 硅光响应：SP90408 | ||
| 最低可测信号 | 0.2nW/cm2 at 633nm | 0.35nW/cm2 at 530nm | ||
| 损伤阈值 | 50W/cm2 / 1J/cm2（脉冲宽度＜100ns） | |||
| 工作环境温度 | 10° C - 40° C | |||
| 外形尺寸 | 45 mm x 45 mm x 22.5 mm | |||
| 成像器凹入深度 | 4.5±0.11mm | |||
| 工作模式 | CMOS，全局快门 | |||
| 电脑接口 | USB 3.1 | USB 3.0 | ||
| 支持操作系统 | Windows 10 (64) and Windows 11 | |||
| 合规认证 | CE，UKCA，中国RoHS | |||
| 190-1100nm | ||||
|---|---|---|---|---|
|
|
| |||

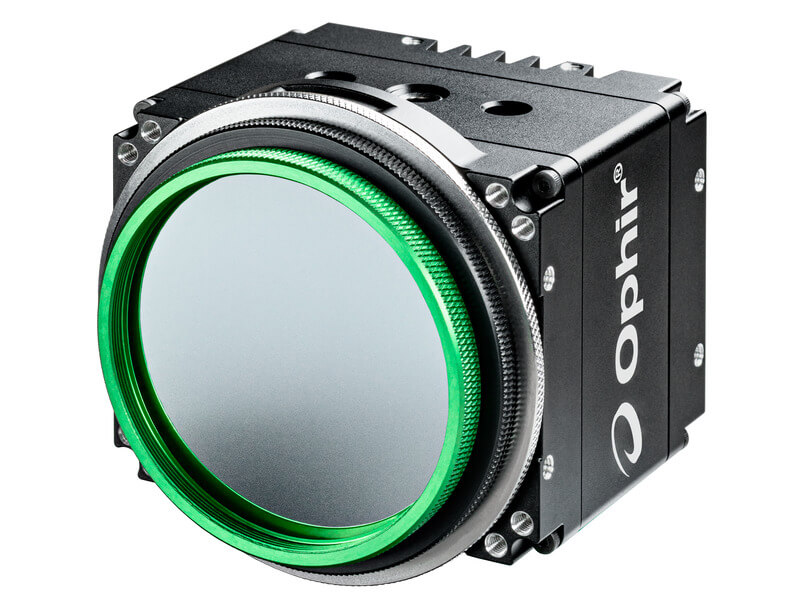

| 型号 | SP402S | SP504S | ||
| 格式 | 1.1” | 1.1” APS‑H | ||
| 波长 | 190 - 1100nm | 340 - 1100nm | ||
| 有效感光面积 | 12.3mm x 12.3mm | 23mm x 23mm | ||
| 光束尺寸 | 27.4μm - 12.3mm | 45μm - 23mm | ||
| 像素间距 | 2.74µm x 2.74µm | 4.5µm x 4.5µm | ||
| 有效像素数 | 4512 x 4512 | 5120 x 5120 | ||
| 动态范围 | 67 dB | 44.6 dB | ||
| 功率线性度 | ±1% | ±1% | ||
| 光束宽度精度 | ±2% | ±2% | ||
| 帧率 | 11 fps（12位模式） | 4.5 fps（10位模式） | ||
| 曝光时间 | 10µs – 400ms | 10µs – 400 ms | ||
| 增益控制 | 1.4 dB to 256 dB | 无 | ||
| 触发方式 | 硬件/软件触发 & 频闪输出 | 硬件/软件触发 & 频闪输出 | ||
| 光电二极管触发（可选） | 硅光响应：SP90408 | |||
| 最低可测信号 | 0.35nW/cm2 at 530nm | 0.25nW/cm² at 633nm | ||
| 损伤阈值 | 50W/cm2 / 1J/cm2，安装所有滤光片，脉冲宽度＜100ns | |||
| 工作环境温度 | 10° C - 40° C | |||
| 外形尺寸 | 45mm x 45mm x 22.5mm | 68mm x 68mm x 62.6mm | ||
| 成像器凹入深度 | 4.5mm ±0.11mm | 12.7mm | ||
| 工作模式 | CMOS，全局快门 | |||
| 电脑接口 | USB 3.0 | GigE(POE) | ||
| 支持操作系统 | Windows 10 (64) and Windows 11 | |||
| 合规认证 | CE、UKCA、中国RoHS | |||
| BeamGage Professional | BGP-USB3-SP402S | SP90643 | BGP-G-SP504S | SP90618 |
| BeamGage Standard | BGS-USB3-SP402S | SP90642 | 无 | |
| 1440 - 1605nm | ||||
|---|---|---|---|---|
|
|
| |||

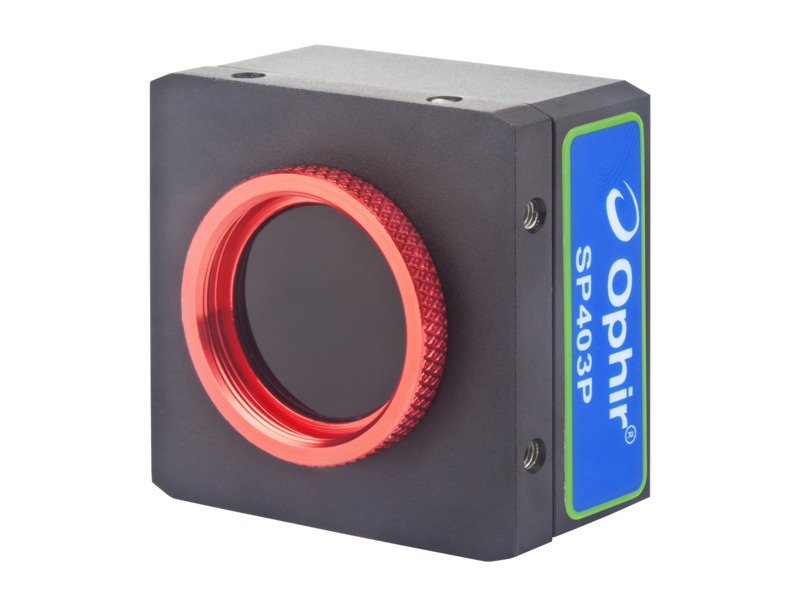

| 型号 | SP203P | SP403P | ||
| BeamGage Professional | BGP-USB3-SP203P | SP90637 | BGP-USB3-SP403P | SP90658 |
| BeamGage Standard | BGS-USB3-SP203P | SP90636 | BGS-USB3-SP403P | SP90657 |
| 应用 | SWIR，1/1.8”格式 | SWIR，1.1”格式 | ||
| 波长 | 1440 - 1605nm | 1440 - 1605nm | ||
| 有效感光面积 | 7.06mm x 5.3mm | 12.3mm x 12.3mm | ||
| 光束尺寸 | 600μm - 5.3mm | 600μm - 12.3mm | ||
| 像素间距 | 3.45μm x 3.45μm | 2.74μm X 2.74μm | ||
| 有效像素数 | 2048 x 1536 | 4512 x 4512 | ||
| 动态范围 | ~32 dB | ~32 dB | ||
| 功率线性度 | ±5% | ±5% | ||
| 光束宽度精度 | ±5% | ±5% | ||
| 12位模式下帧率 | 24 fps（全分辨率） | 11 fps（12位模式） | ||
| 曝光时间 | 25μs - 400ms | 10µs – 400ms | ||
| 增益控制 | 1.4 dB to 256 dB | 1.4 dB to 256 dB | ||
| 触发方式 | 支持触发与频闪输出 | |||
| 光电二极管触发（可选） | 铟镓砷响应：SP90409 | |||
| 饱和光强 | 200mW/cm2 @1550nm 曝光时间1 ms | 60mW/cm2 @1520nm 曝光时间1 ms | ||
| 最低可测信号 | 0.5μW/cm2 @1550nm 曝光时间400 ms | 30μW/cm2 @1520nm 曝光时间100 ms | ||
| 损伤阈值 | 50W/cm2 / 1J/cm2，安装所有滤光片，脉冲宽度＜100ns | |||
| 工作环境温度 | 10°C to 40°C | |||
| 外形尺寸 | 45mm x 45mm x 22.5mm | |||
| 成像器凹入深度 | 4.5mm ±0.11mm | 4.5mm | ||
| 工作模式 | CMOS，全局快门 | |||
| 电脑接口 | USB 3.0 | |||
| 支持操作系统 | Windows 10 (64) and Windows 11 | |||
| 合规认证 | CE、UKCA、中国RoHS | |||
| 400 – 1700nm | ||
|---|---|---|
 | ||

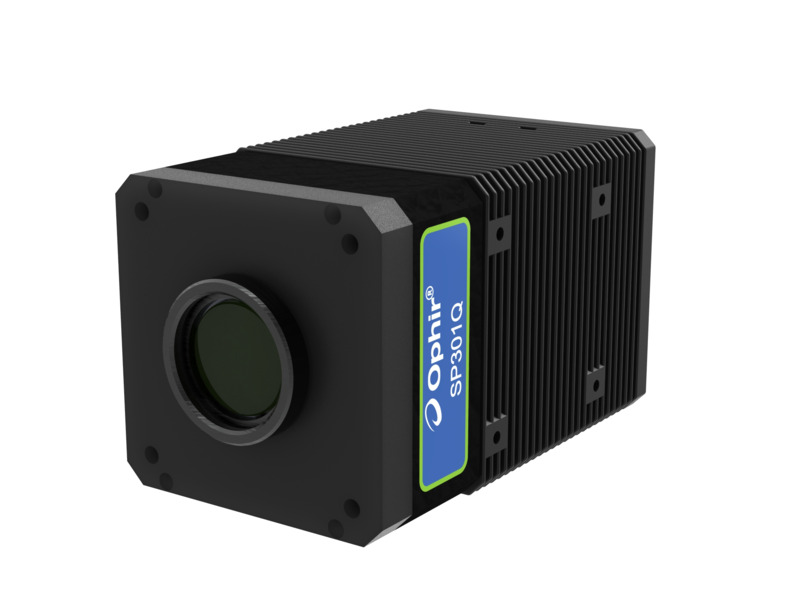

| 型号 | SP301Q | |
| BeamGage Professional | BGP-GigE-SP301Q | SP90659 |
| 格式 | 1/1.33” | |
| 波长 | 400 – 1700nm | |
| 有效感光面积 | 9.6 x 7.7mm | |
| 像素间距 | 15μm x 15μm | |
| 光束尺寸 | 150µm-7.7mm | |
| 有效像素数 | 640 x 512 | |
| 动态范围 | 55dB | |
| 功率线性度 | ±2% | |
| 均匀性 | ±3% | |
| 光束宽度精度 | ±3% | |
| 14位模式下帧率 | 60 fps | |
| 曝光时间 | 10μs - 200ms | |
| 兼容光源 | 连续光、脉冲光 | |
| 触发方式 | 硬件/软件触发 & 频闪输出 | |
| 光电二极管触发（可选） | 铟镓砷响应：SP90409 | |
| 饱和光强 | 0.3mW/cm2 | |
| 最低可测信号 | 5nW/cm2 | |
| 中性密度滤光片损伤阈值 | 50W/cm2 1J/cm2，脉冲宽度＜100ns | |
| 外形尺寸 | 61mm x 61mm x 102mm | |
| 成像器凹入深度 | 12.5mm | |
| 工作模式 | CQD 短波红外，全局快门 | |
| 工作温度 | 10°C to 40°C | |
| 工作湿度 | 5% to 90%（非冷凝） | |
| 电脑接口 | GigE | |
| 支持操作系统 | Windows 10 (64)、Windows 11 (64) | |
| 合规认证 | CE、UKCA、中国RoHS | |
| 900-1700nm | ||||
|---|---|---|---|---|
|
|
| |||

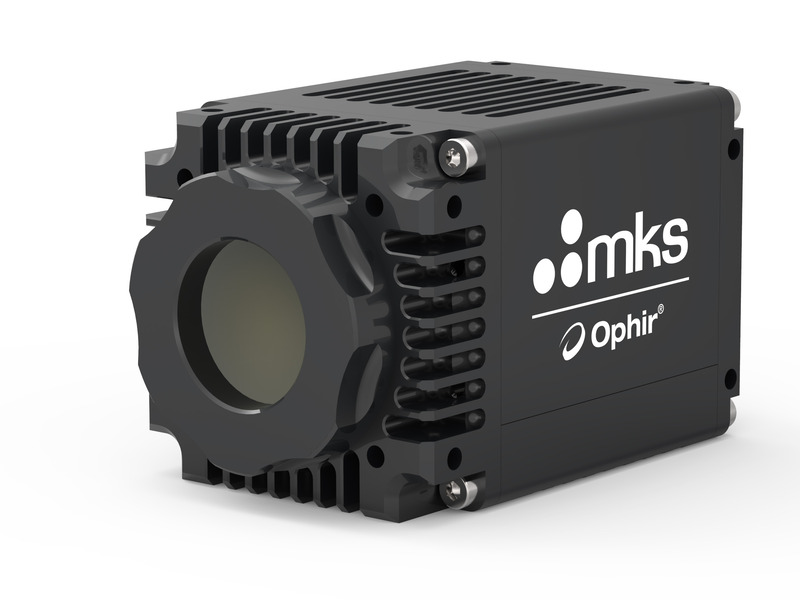

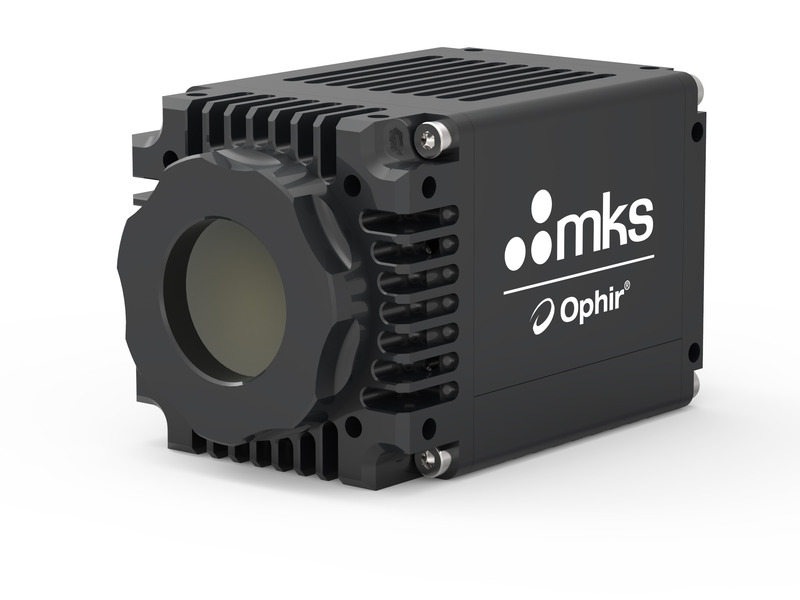

| 型号 | SP1203 | SP1201 | ||
| BeamGage Professional | BGP-GigE-SP1203 | SP90524 | BGP-GigE-SP1201 | SP90523 |
| SP1203 Kit | SP90536 | SP1201 Kit | SP90535 | |
| 应用 | NIR、高分辨率、支持ROI与合并像素 | NIR、支持ROI与合并像素 | ||
| 波长 | 900-1700nm | 900-1700nm | ||
| 有效感光面积 | 9.6 x 7.6mm | 9.6 x 7.6mm | ||
| 像素间距 | 15μm 方形 | 30μm 方形 | ||
| 光束尺寸 | 150µm-7.4mm | 300µm-7.4mm | ||
| 有效像素数 | 640 x 512 (VGA) | 320 x 256 (QVGA) | ||
| CCD接口 | C接口（可选） | C接口（可选） | ||
| 动态范围 | 68dB | 59dB | ||
| 饱和光强 | 12.6 μW/cm2 @ 1064nm 8.9 μW/cm2 @ 1550nm | 0.4 μW/cm2 @ 1064nm 0.2 μW/cm2 @ 1550nm | ||
| 帧率 | 60 Hz | |||
| 非均匀性校正(NUC) | 自动NUC表选择 | |||
| 抓拍模式 | 外部TTL触发，配线缆 | |||
| 兼容光源 | 连续光、脉冲光 | |||
| 触发方式 | 支持触发与频闪输出 | |||
| 光电二极管触发（可选） | 铟镓砷响应：SP90409 | |||
| 曝光控制 | 10µs-50ms | |||
| 成像器制冷 | 集成热电制冷(TEC) | |||
| 工作环境温度 | 10º-40º C | |||
| 外形尺寸 | 55mm x 55mm x 78mm | |||
| 重量 | 370 g (0.8 Ibs) | |||
| 电脑接口 | GigE(POE) | |||
| 合规认证 | CE、UKCA、中国RoHS | |||
| 13-355nm 和 1.06-3000µm | ||||||||
|---|---|---|---|---|---|---|---|---|
|
|
| |||||||
| 型号 | Pyrocam IIIHR | Pyrocam IV | ||||||
| 应用 | 紫外及红外 | 中红外 | 紫外及红外 | 中红外 | ||||
| 波长 | 13 - 355nm 1.06 - 3000µm | 3 - 5µm | 13 - 355nm 1.06 - 3000µm | 3 - 5µm | ||||
| 可更换窗口 | 联系我们 | 联系我们 | ||||||
| 探测器阵列参数 | ||||||||
| 有效感光面积 | 12.8mm x 12.8mm | 25.6mm x 25.6mm | ||||||
| 光束尺寸 | 1600μm - 12.7mm | 1600μm - 25.4mm | ||||||
| 像素间距 | 80µm x 80µm | 80µm x 80µm | ||||||
| 有效像素数 | 160 x 160 | 320 x 320 | ||||||
| 像素尺寸 | 75µm x 75µm | 75µm x 75µm | ||||||
| 斩波连续光工作模式 | ||||||||
| 斩波频率 | 25Hz, 50Hz | 25Hz, 50Hz | ||||||
| 最低可测信号 | 64nW/px 或 1.0 mW/cm² (25Hz) 96nW/px 或 1.5 mW/cm² (50Hz) | 64nW/px 或 1.0 mW/cm² (25Hz) 96nW/px 或 1.5 mW/cm² (50Hz) | ||||||
| 噪声等效功率(NEP) | 13nW/Hz¹ᐟ²/px (1Hz) | 13nW/Hz¹ᐟ²/px (1Hz) | ||||||
| 饱和光强(25Hz, 50Hz) | 3.0W/cm², 4.5W/cm² | 3.0W/cm², 4.5W/cm² | ||||||
| 损伤阈值功率 | ||||||||
| 阵列总功率 | 2W | 2W | ||||||
| 峰值功率密度 | 8W/cm² (斩波模式) 4W/cm² (连续光脉冲模式) | 8W/cm² (斩波模式) 4W/cm² (连续光脉冲模式) | ||||||
| 脉冲工作模式 | ||||||||
| 脉冲工作频率 | 单脉冲至 1000Hz | 单脉冲至 1000Hz | ||||||
| 脉冲宽度 | 1fs - 12.8ms | 1fs - 12.8ms | ||||||
| 最低可测信号 | 0.5nJ/px 8µJ/cm² | 0.5nJ/px 8µJ/cm² | ||||||
| 饱和能量 | 15mJ/cm² | 15mJ/cm² | ||||||
| 损伤阈值 | 20mJ/cm² (1ns pulse) 600mJ/cm² (1µs pulse) | 20mJ/cm² (1ns pulse) 600mJ/cm² (1µs pulse) | ||||||
| 触发输入 | ||||||||
| 高逻辑电平 | 3.5 - 6.0V DC | 3.5 - 6.0V DC | ||||||
| 低逻辑电平 | 0 - 0.8V DC | 0 - 0.8V DC | ||||||
| 脉冲宽度 | 最小 4µs | 最小 4µs | ||||||
| 触发方式 | 支持触发与频闪输出 | 支持触发与频闪输出 | ||||||
| 光电二极管触发（可选） | 铟镓砷响应：SP90409 | |||||||
| 供电 | 12VDC | 12VDC | ||||||
| 电源频率 | 60/50Hz 外置电源 | 60/50Hz 外置电源 | ||||||
| 功耗 | 12W | 12W | ||||||
| 工作温度 | 5°C to 50°C | 5°C to 50°C | ||||||
| 外形尺寸 | 140mm 高 x 130mm 宽 x 60mm 厚 | 147.3mm 高 x 147.1mm 宽 x 55.2mm 厚 | ||||||
| 重量 | 0.85Kg | 1.2kg | ||||||
| 电脑接口 | 千兆以太网(IEEE 802.3ab) 符合 GigE Vision 标准 | 千兆以太网(IEEE 802.3ab) 符合 GigE Vision 标准 | ||||||
| 支持操作系统 | Windows 7 (64), Windows 10 | Windows 7 (64), Windows 10 | ||||||
| 合规认证 | CE、UKCA、中国 RoHS | CE、UKCA、中国 RoHS | ||||||
| 阵列质量 | 坏点＜75个，均可校正 无不可校正坏点簇 | 坏点＜300个，均可校正 无不可校正坏点簇 | ||||||
| BeamGage专业版 | PY-III-HR-C-A-PRO | SP90405 | PY-III-HR-C-MIR-PRO | SP90415 | PY-IV-C-A-PRO | SP90404 | PY-IV-C-MIR-PRO | SP90414 |

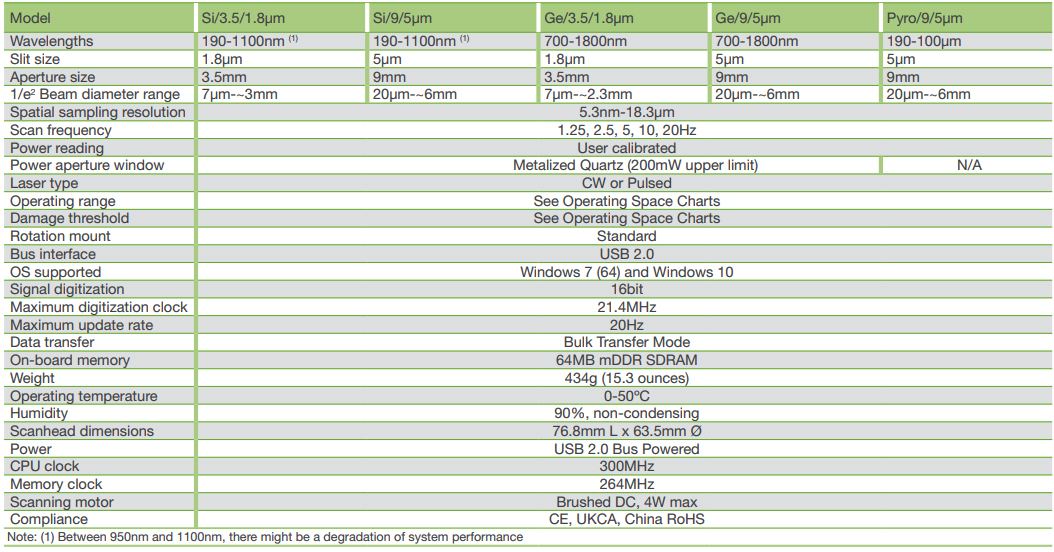

| 型号 | Si/3.5/1.8 m | Si/9/5 m | Ge/3.5/1.8 m | Ge/9/5 m | Pyro/9/5 m |
|---|---|---|---|---|---|
| 波长 | 190-1100nm | 700-1800nm | 190-100um | ||
| 狭缝尺寸 | 1.8 um | 5 um | 1.8 um | 5 um | 5 um |
| 孔径尺寸 | 3.5mm | 9mm | 3.5mm | 9mm | 9mm |
| 1/e²光束直径范围 | 7um--3mm | 20 um--6mm | 7 um--2.3mm | 20 um--6mm | 20 um--6mm |
| 空间采样分辨率 | 5.3nm-18.3 m | ||||
| 扫描频率 | 1.25、2.5、5、10、20Hz | ||||
| 功率读数 | 用户校准 | ||||
| 功率孔径窗口 | 无 金属化石英（上限200mW） | N/A | |||
| 激光类型 | 连续光或脉冲光 | ||||
| 工作范围 | 联系我们 | ||||
| 损伤阈值 | 联系我们 | ||||
| 旋转支架 | 标配 | ||||
| 总线接口 | USB2.0 | ||||
| 支持操作系统 | Windows 7 (64) 和 Windows 10 | ||||
| 信号数字化 | 16bit | ||||
| 最大数字化时钟 | 21.4MHz | ||||
| 最大更新速率 | 20Hz | ||||
| 数据传输 | 批量传输模式 | ||||
| 板载内存 | 64MB mDDR SDRAM | ||||
| 重量 | 434g | ||||
| 工作温度 | 0-50°C | ||||
| 湿度 | 90%，无冷凝 | ||||
| 扫描头尺寸 | 76.8mm 长 × 63.5mm 直径 | ||||
| 供电 | USB 2.0 总线供电 | ||||
| CPU时钟 | 300MHz | ||||
| 内存时钟 | 264MHz | ||||
| 扫描电机 | 有刷直流，最大4W | ||||
| 合规认证 | CE、UKCA、中国RoHS | ||||
| NanoScan Standard | NS2s-SI/3.5/1.8-STD | NS2s-SI/9/5-STD | NS2s-Ge/3.5/1.8-STD | NS2s-Ge/9/5-STD | NS2s-Pyro/9/5-STD |
| PH00456 | PH00457 | PH00459 | PH00460 | PH00462 | |
| NanoScan Professional | NS2s-Si/3.5/1.8-PRO | NS2s-Si/9/5-PRO | NS2s-Ge/3.5/1.8-PRO | NS2s-Ge/9/5-PRO | NS2s-Pyro/9/5-PRO |
| PH00464 | PH00465 | PH00467 | PH00468 | PH00470 | |
