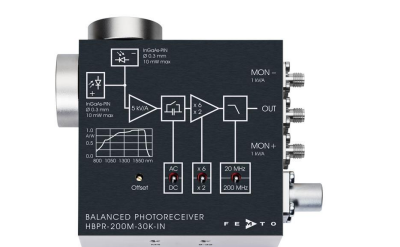

一、产品特征
1、 带宽DC至200 MHz
2、 共模抑制比(CMRR)45 dB典型值。
3、 InGaAs PIN探测器,有效直径0.3 mm
4、 光谱范围800-1700 nm
5、 极低NEP,降至4.4 pW/√赫兹
6、 跨阻抗增益可切换10 x 103 V/A,30 x 103 V/A/A
7、 高动态输入范围高达2 x 10 mW平衡光功率
8、 具有10 MHz带宽和1 x 103 V/A增益的快速监视器输出
9、 用于最小化宽带噪声的可切换低通滤波器
10、 自由空间输入1.035“-40螺纹,或25 mm直径无螺纹
11、 UNC 8-32和M4螺纹孔,用于安装在带有公制和英制螺纹的标准柱上
二、产品参数
规格参数 | 实验条件 VS=±15 V,TA=25°C,信号输出端接50Ω, 监视器输出端为1 MΩ |
增益 | 跨阻抗增益10 x 103 V/A(2nd gain x2),10 x 103 A/A(2nd gain x6) 可切换(@50Ω 负载) 增益精度±1%电气 转换增益9.5 x 103 V/W典型值。(2nd gain x2,1550 nm) 28.5 x 103 V/W典型值。(2nd gain x6,1550 nm时) 共模抑制比50 dB(典型值)。f≦ 100兆赫 (CMRR)45 dB典型值。f≦ 200兆赫 |
频率响应 | 较低截止频率DC/10 Hz,可切换 上限截止频率200 MHz,可切换至20 MHz |
时间响应 | 上升/下降时间(10%-90%)1.85 ns 17.5 ns(低通滤波器20 MHz) |
输入 | 噪声等效功率(NEP)最小4.4 pW/√Hz(1550 nm时) 4.9 pW/√Hz(1550 nm,20 MHz) 12.0 pW/√Hz(1550 nm,100 MHz) 19.0 pW/√Hz(1550 nm,200 MHz) 最大差分CW功率105µW(2nd gain x2,直流耦合,1550 nm) 线性放大35µW(2nd gain x6,直流耦合,1550 nm) 500µW(交流耦合,1550 nm) 最大光学连续波平衡功率10 mW(每个光电二极管上,1550 nm) (共模电源) 监测光学饱和功率10.5 mW(1550 nm) (线性放大极限) |
探测器 | 探测器InGaAs PIN光电二极管 有效面积Ø300µm 光谱范围800-1700 nm 灵敏度0.95 A/W典型值。(1550 nm时) |
信号输出 | 输出电压范围±1.0 V(@50Ω 负载) 用于线性操作和低谐波失真 最大输出电压±2.0 V(@50Ω 负载) 偏移电压补偿±100 mV典型值。,偏置电位计可调 输出阻抗50Ω (以50结尾Ω 负载) 转换速率2800 V/µs 最大输出电流70 mA 输出回波损耗S22 30 dB@<100 MHz <800 MHz时20分贝 输出噪声2.1 mVRMS(14 mVPP)(2nd gain x2时) 6.0 mVRMS(40 mVPP)(2nd gain x6时) 0.3 mVRMS(2.0 mVPP)典型值。(2nd gain x2,带宽:20 MHz) 0.8 mVRMS(5.2 mVPP)标准。(2nd gain x6,带宽:20 MHz) (@ 50 Ω 负载,探测器无信号,测量带宽2 GHz) |
监视器输出 | 监视器输出增益1 x 103 V/A(@≥ 10万Ω 负载) 监视器输出电压范围0…+10 V(@≥ 10万Ω 负载) 监视器输出阻抗50Ω (以终止≥ 10万Ω 负载) 监视器输出最大30 mA(典型值)。 输出电流 监视器输出带宽DC…10 MHz 监视器输出噪声0.6 mVRMS(4 mVPP) (100 k时Ω 负载,探测器无信号,测量带宽200 MHz) |
