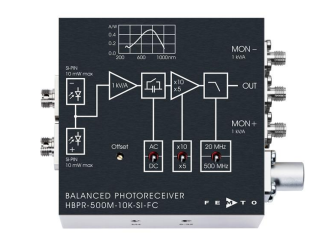

一、产品特征
1、 带宽DC至500 MHz
2、 共模抑制比(CMRR)45 dB典型值。
3、 SI-PIN光电二极管
4、 FC光纤输入
5、 光谱范围320-1000 nm
6、 极低NEP，低至12 pW/赫兹
7、 跨阻抗增益可切换5 x 103 V/A，10 x 103 V/A
8、 高动态输入范围高达2 x 10 mW平衡光功率
9、 具有10 MHz带宽和1 x 103 V/A增益的快速监视器输出
10、 用于最小化宽带噪声的可切换低通滤波器
11、 UNC 8-32和M4螺纹孔，用于安装在带有公制和英制螺纹的标准柱上
二、产品参数
| 规格参数 | 实验条件 VS=±15 V，TA=25°C，信号输出端接50Ω, 监视器输出端为1 MΩ |
| 增益 | 跨阻抗增益5 x 103 V/A（2nd gain x5），10 x 103 V/A（2nd gain x10） 可切换（@50Ω 负载） 增益精度±1%电气 转换增益2.55 x 103 V/W典型值。（2nd gain x5，760 nm时） 5.1 x 103 V/W典型值。（2nd gain x10，760 nm） 共模抑制比50 dB（典型值）。f≦ 100兆赫） （CMRR）40 dB典型值。 f≦ 500兆赫） |
频率响应 | 较低截止频率DC/10 Hz，可切换 上限截止频率500 MHz（第2增益x5时）； 460 MHz（第2增益x10），可切换至20 MHz |
时间响应 | 上升/下降时间（10%-90%）0.85 ns（2nd gain x5）；0.95 ns（第2增益x10时） 17.5 ns（低通滤波器20 MHz） |
| 输入 | 最小12 pW/√赫兹（760纳米） 13 pW/√Hz（760 nm，20 MHz） 29 pW/√Hz（760 nm，200 MHz） 60 pW/√Hz（760 nm，500 MHz） 最大差分CW功率400µW（2nd gain x5，直流耦合，760 nm） 线性放大200µW（2nd gainx10，直流耦合，760 nm） 2.5 mW（交流耦合，760 nm） 最大光学连续波平衡功率10 mW（每个光电二极管上，760 nm） （共模电源） 监测光学饱和功率12 mW（760 nm） （受最大额定值限制） |
探测器 | 探测器SI-PIN光电二极管 FC光纤连接器 有效面积Ø400µm，集成球透镜 适用于纤芯直径达200µm的光纤 光谱范围320-1000 nm 灵敏度0.51 A/W典型值。（@760 nm） |
信号输出 | 输出电压范围±1.0 V（@50Ω 负载） 用于线性操作和低谐波失真 最大输出电压±2.0 V（@50Ω 负载） 偏移电压补偿±100 mV典型值。，偏置电位计可调 输出阻抗50Ω （以50结尾Ω 负载） 转换速率2800 V/µs 最大输出电流70 mA 输出回波损耗S22 30 dB@<100 MHz <800 MHz时20分贝 输出噪声2.3 mVRMS（15 mVPP）（2nd gainx5时） 3.9 mVRMS（26 mVPP）（2nd gainx10时） 0.25 mVRMS（1.7 mVPP）标准。（2nd gain x5，带宽：20 MHz） 0.4 mVRMS（2.5 mVPP）典型值。（2nd gain x10，带宽：20 MHz） (@ 50 Ω 负载，探测器无信号，测量带宽2 GHz） |
监视器输出 | 监视器输出增益1 x 103 V/A（@≥ 10万Ω 负载） 监视器输出电压范围0…+10 V（@≥ 10万Ω 负载） 监视器输出阻抗50Ω （以终止≥ 10万Ω 负载） 监视器输出最大30 mA（典型值）。 输出电流 监视器输出带宽DC…10 MHz 监视器输出噪声0.6 mVRMS（4 mVPP） （100 k时Ω 负载，探测器无信号，测量带宽200 MHz） |
