2GHz高速电流电压信号放大器德国FEMTO HSA-X-2-40

HSA-X-2-40 一款是用于测量小电压或小电流的 GHz 放大器，带宽在 2 GHz 范围内，具有固定增益，并针对 50 Ω 系统进行了优化。

一、主要特点

带宽 10 kHz … 2 GHz

上升时间 180 ps

增益 40 dB

集成偏置电路

二、技术规格

HSA-X-2-40
增益
增益	40 dB (x 100)
跨阻增益	5,000 V/A (40 dB x 50 Ω)
增益精度	±1 dB
频率响应
下限截止频率 (-3 dB)	10 kHz (±25 %)
上限截止频率 (-3 dB)	2.0 GHz (±15 %)
上升/下降时间 (10 % - 90 %)	180 ps
输入
直流输入阻抗	50 Ω
射频输入阻抗	50 Ω
50 Ω 噪声系数	4.5 dB (@f < 1 GHz)
等效输入电压噪声	620 pV/√Hz
输入电压驻波比	1.4 : 1 (@f < 2 GHz)
输入回波损耗	15.5 dB (@f < 2 GHz)
输出
输出阻抗	50 Ω
输出电压驻波比	2.5:1 (@f < 3 GHz)
输出回波损耗	7.3 dB(@f < 3 GHz)
输入功率 P1dB	+10.5 dBm(@f < 1 GHz)
输出峰峰值电压	1.9 Vpp(@f < 500 MHz, 用于线性放大)
输出噪声	典型值 3.5 mVrms 或 23 mVpp (测量带宽: 4 GHz)*
	峰峰值输出噪声由 RMS 噪声推导得出： Vpp = Vrms x 6.6
其它参数
供电电压	+15 V
供电电流	+125 mA
重量	100 g (0.23 lbs)
材质	AlMg4.5Mn, 镀镍
存储温度	-40 ... +100 °C
工作环境温度	0 ... +60 °C

集成直流电流路径，用于光电探测器应用。带有 M4 和 8-32″ 螺纹孔以供安装。供电通过 3 针 Lemo® 插座，附带一个配套插头。可选配的 PS-15 系列电源适配器需另行购买。更多详细信息请参阅使用说明书或联系我们。

三、使用说明

HSA-X-2-40 .pdf

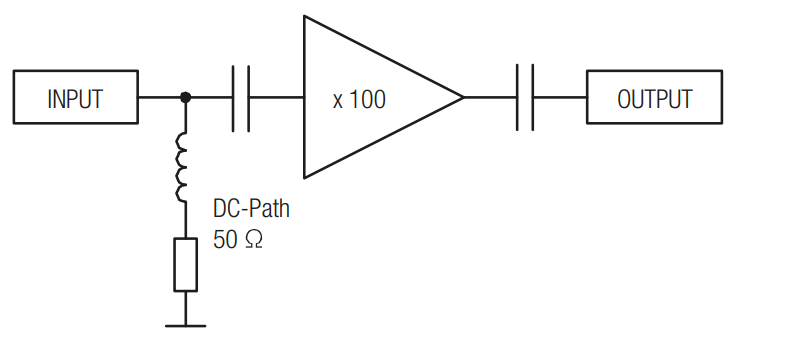

四、电路图


五、应用

用于超快探测器(微通道板、光电倍增管、雪崩光电二极管和 PIN 光电二极管)的前置放大器

示波器和瞬态记录仪前置放大器

时间分辨脉冲和瞬态测量
