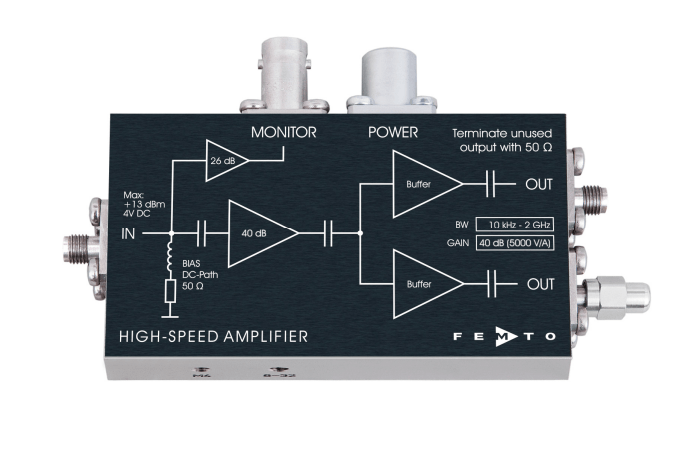

HSA-Y-2-40 是一款固定增益宽带 GHz 电流/电压放大器，专为 10 kHz 至 1.9 GHz 频率范围内的微弱电压与电流信号实现超高速放大而设计。具有固定增益，并针对50Ω系统进行了优化。
一、主要特点
带宽：10 kHz – 1.9 GHz
下限截止频率低至 10 kHz，可实现脉冲信号优化处理，无波形畸变
上升时间：185 ps
增益：40 dB
输入回波损耗：20.8 dB
集成偏置电路
配备监测输出
两路同规格信号输出
二、技术规格
| HSA-Y-2-40 | |
|---|---|
| 增益 | |
| 增益 | 40 dB (× 100) |
| 跨阻增益 | 5000 V/A（50 Ω 输入阻抗 × 100 增益） |
| 增益精度 | ±1 dB |
| 增益漂移与温度的关系 | 0.023 dB/°C typ. |
| 频率响应 | |
| 下限截止频率 (-3 dB) | 10 kHz |
| 上限截止频率 (-3 dB) | 1.9 GHz |
| 上升/下降时间 (10 % - 90 %) | 185 ps |
| 群时延 | 1.0 ns typ. |
| 输入 | |
| 直流输入阻抗 | 50 Ω |
| 射频输入阻抗 | 50 Ω |
| 50 Ω 噪声系数 | 4.9 dB (@ f <1 GHz) |
| 等效输入电压噪声 | 650 pV/Hz (@ f <1 GHz) |
| 等效输入电流噪声 | 13 pA/√Hz 计算方法：650pV/√Hz 除以 50 Ω |
| 输入反射 S11 | –21 dB (@ f <1.5 GHz) –15 dB (@ f <3 GHz) |
| 输出 | |
| 两个相同的射频输出 | |
| 输出电压峰峰值范围 | 1.7 V (±0.85 V) (@ <500 MHz，用于线性放大) |
| 输出阻抗 | 50 Ω（接 50 Ω 负载） |
| 输出反射 S22 | –10.9 dB (@ f <3 GHz) |
| 输出功率 P1dB | +12 dBm (@ f <1 GHz) |
| 输出之间的隔离 | 20 dB (@ f <3 GHz) |
| 监视器输出 | |
| 增益 | 26 dB (1 kV/A) |
| 监测输出阻抗 | 50 Ω（请接≥10 kΩ 负载） |
| 低截止频率 | DC |
| 高截止频率 | 100 kHz |
| 输出电压 | ±10 V (@ 10 kΩ load) |
| 其它参数 | |
| 供电电压 | ±15V（±14.75V...±16.5V） |
| 供电电流 | +185 / –10 mA typ. （建议电源容量最小为 ±250 mA） |
| 重量 | 190 g |
| 材质 | AlMg4.5Mn, 镀镍 |
| 存储温度 | –40 °C ... +85 °C |
| 工作环境温度 | 0 °C ... +60 °C |
集成直流通路，适用于光电探测器。8-32 和 M4 安装螺纹。通过 3 针 Lemo® 插座供电。 器件随附配套连接器。可选配 PS-15 电源。更多信息请参阅使用说明书 或 联系我们。
三、使用说明书
注意!严禁超过 + 13 dBm(20 mW)的最大允许输入功率。如有不确定，需在放大器输入端加装衰减器。
HSA-Y-2-40 设有两路完全相同的射频输出。设备工作时，必须将两路射频输出端接入 50 Ω 负载;若仅使用一路输出，闲置的 SMA 输出接口必须用设备标配的 50 Ω 终端匹配器进行端接。

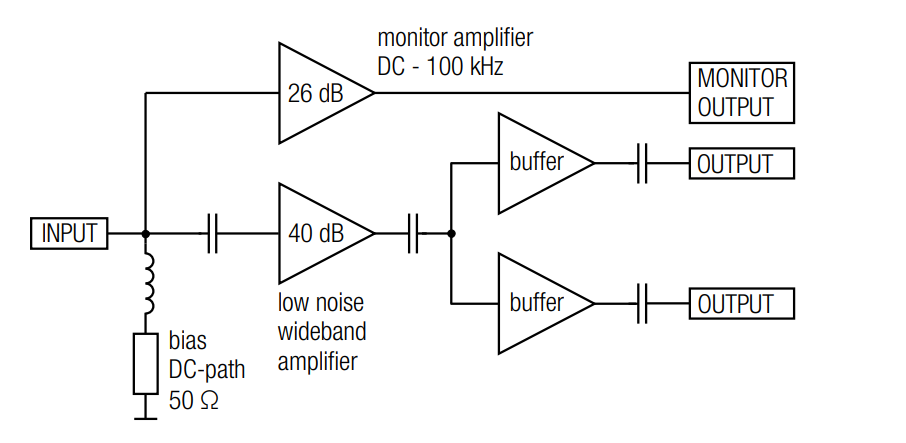

四、电路图
五、应用
超快探测器专用前置放大器(适配微通道板、光电倍增管、雪崩光电二极管、PIN 光电二极管等器件)
示波器与瞬态记录仪配套前置放大器
时间分辨脉冲与瞬态信号测量
六、GHz 高速放大器
| Model | HSA-Y-1-40 | HSA-Y-1-60 | HSA-Y-2-20 |
| Lower Cut-Off Frequency | 10 kHz | 10 kHz | 10 kHz |
| Upper Cut-Off Frequency | 1.0 GHz | 1.1 GHz | 2 GHz |
| Rise/Fall Time | 330 ps | 320 ps | 175 ps |
| Gain | 40 dB (x 100) | 60 dB (x 1,000) | 20 dB (x 10) |
| Transimpedance* | 5,000 V/A | 50,000 V/A | 500 V/A |
| Input | 50 Ω, SMA | 50 Ω, SMA | 50 Ω, SMA |
| Input Noise [/√Hz]** | 330 pV (6.6 pA) | 330 pV (6.6 pA) | 680 pV (13.6 pA) |
| Input VSWR | 1.45 : 1 | 1.4 : 1 | 1.15 : 1 |
| Output | Two identical signal outputs, 50 Ω, SMA | ||
| Maximum Output Voltage @ 50 Ω | 2.0 VPP | 2.3 VPP | 2.5 VPP |
| Output VSWR | 1.6 : 1 | 1.4 : 1 | 2.5 : 1 |
| Monitor Output | Gain: 26 dB (x 20), transimpedance*: 1 kV/A, output voltage range: ±10 V (RLoad > 10 kΩ), bandwidtd: DC - 100 kHz | ||
| Power Requirements | ±15 V +200 / -10 mA, typ. | ±15 V +180 / -10 mA, typ. | ±15 V +160 / -10 mA, typ. |
| Case | 110 x 70 x 25 mm (L x W x H), weight 180 g (0.41 lb) | ||
