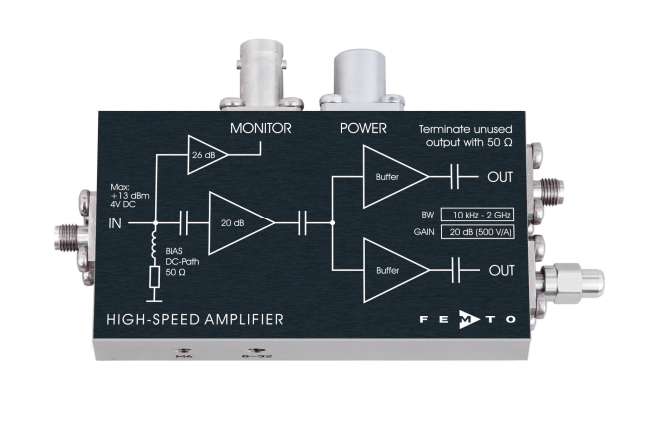

HSA-Y-2-20 是一款固定增益宽带 GHz 电流/电压放大器，专为 10 kHz 至 2 GHz 频率范围内的微弱电压和电流信号进行超高速放大而设计。具有固定增益，并针对50Ω系统进行了优化。
一、主要特点
带宽：10 kHz – 2 GHz
低至 10 kHz 的下限截止频率，可实现无波形失真的理想脉冲信号处理
上升时间：175 ps
增益：20 dB
输入回波损耗：23.1 dB
集成偏置电路
监测输出端口
两路相同的信号输出端口
二、技术规格
| HSA-Y-2-20 | |
|---|---|
| 增益 | |
| 增益 | 20 dB (× 10) |
| 跨阻增益 | 500 V/A（50 Ω 输入阻抗 × 10 倍增益） |
| 增益精度 | ±1 dB |
| 增益漂移与温度的关系 | 0.015 dB/°C typ. |
| 频率响应 | |
| 下限截止频率 (-3 dB) | 10 kHz |
| 上限截止频率 (-3 dB) | 2 GHz |
| 上升/下降时间 (10 % - 90 %) | 175 ps |
| 群时延 | 0.8 ns typ. |
| 输入 | |
| 直流输入阻抗 | 50 Ω |
| 射频输入阻抗 | 50 Ω |
| 50 Ω 噪声系数 | 5.2 dB (@ f <1 GHz) |
| 等效输入电压噪声 | 680 pV/Hz (@ f <1 GHz) |
| 等效输入电流噪声 | 13.6 pA/√Hz 计算方法：680 pV/√Hz 除以 50 Ω |
| 输入反射 S11 | –23.1 dB (@ f <1.5 GHz) –16.5 dB (@ f <3 GHz) |
| 输出 | |
| 两个相同的射频输出 | |
| 输出电压峰峰值范围 | 2.5 V（±1.25 V）（在＜500 MHz ，用于线性放大） |
| 输出阻抗 | 50 Ω（接 50 Ω 负载） |
| 输出反射 S22 | –7.4 dB (@ f <3 GHz) |
| 输出功率 P1dB | +12.5 dBm (@ f <1 GHz) |
| 输出之间的隔离 | 15 dB (@ f <3 GHz) |
| 监视器输出 | |
| 增益 | 26 dB (1 kV/A) |
| 监测输出阻抗 | 50 Ω（请接≥10 kΩ 负载） |
| 低截止频率 | DC |
| 高截止频率 | 100 kHz |
| 输出电压 | ±10 V (@ 10 kΩ load) |
| 其它参数 | |
| 供电电压 | ±15V（±14.75V...±16.5V） |
| 供电电流 | +160 / –10 mA typ. 建议电源容量最小为 ±250 mA） |
| 重量 | 190 g |
| 材质 | AlMg4.5Mn, 镀镍 |
| 存储温度 | –40 °C ... +85 °C |
| 工作环境温度 | 0 °C ... +60 °C |
集成直流通路，适用于光电探测器。8-32 和 M4 安装螺纹。通过 3 针 Lemo® 插座供电。 器件随附配套连接器。可选配 PS-15 电源。更多信息请参阅使用说明书 或 联系我们!
三、使用说明书
注意! 不得超过最大允许输入功率 +13 dBm(20 mW)。若有疑问，请在放大器输入端使用衰减器。
HSA-Y-2-20 设有两路完全相同的射频输出。设备工作时，必须在两路射频输出端均接 50 Ω 负载。若仅使用其中一路输出，未使用的 SMA 输出接口需使用产品标配的 50 Ω 负载终端进行端接。

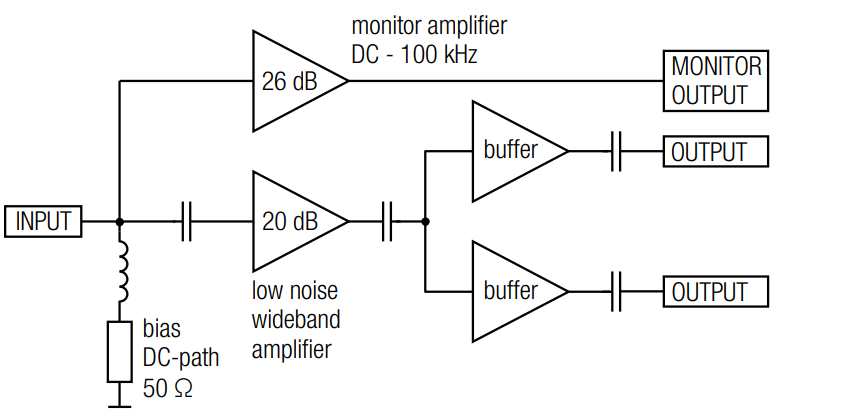

四、电路图
五、应用
用于超快探测器的前置放大器(微通道板、光电倍增管、雪崩光电二极管、PIN 光电二极管等)
示波器与瞬态记录仪前置放大器
时间分辨脉冲与瞬态信号测量

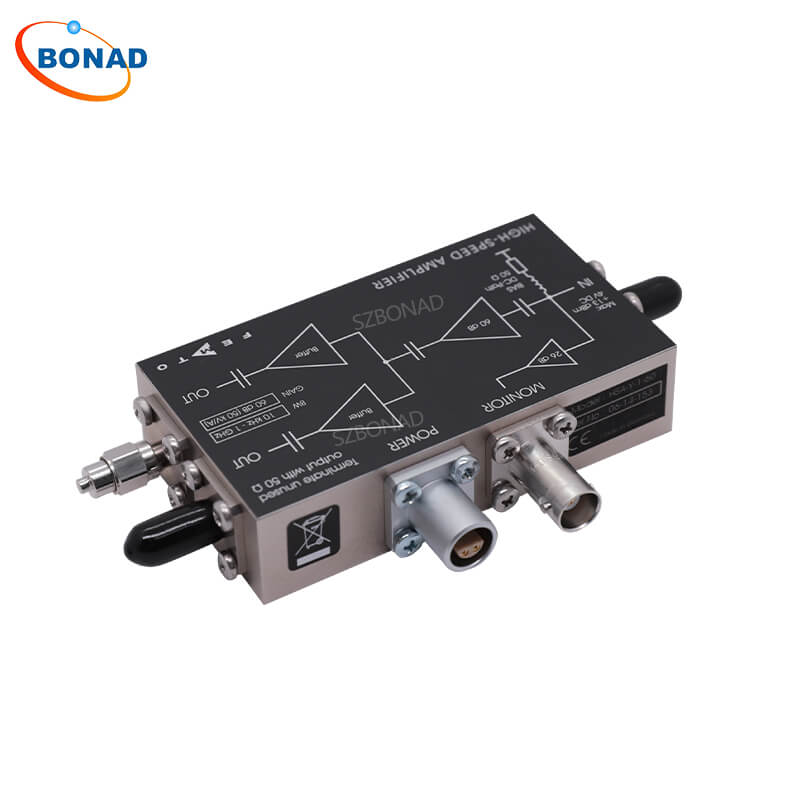

六、GHz高速放大器
| Model | HSA-Y-1-40 | HSA-Y-1-60 | HSA-Y-2-40 |
| Lower Cut-Off Frequency | 10 kHz | 10 kHz | 10 kHz |
| Upper Cut-Off Frequency | 1.0 GHz | 1.1 GHz | 1.9 GHz |
| Rise/Fall Time | 330 ps | 320 ps | 185 ps |
| Gain | 40 dB (x 100) | 60 dB (x 1,000) | 40 dB (x 100) |
| Transimpedance* | 5,000 V/A | 50,000 V/A | 5,000 V/A |
| Input | 50 Ω, SMA | 50 Ω, SMA | 50 Ω, SMA |
| Input Noise [/√Hz]** | 330 pV (6.6 pA) | 330 pV (6.6 pA) | 650 pV (13 pA) |
| Input VSWR | 1.45 : 1 | 1.4 : 1 | 1.2 : 1 |
| Output | Two identical signal outputs, 50 Ω, SMA | ||
| Maximum Output Voltage @ 50 Ω | 2.0 VPP | 2.3 VPP | 1.7 VPP |
| Output VSWR | 1.6 : 1 | 1.4 : 1 | 1.8 : 1 |
| Monitor Output | Gain: 26 dB (x 20), transimpedance*: 1 kV/A, output voltage range: ±10 V (RLoad > 10 kΩ), bandwidtd: DC - 100 kHz | ||
| Power Requirements | ±15 V +200 / -10 mA, typ. | ±15 V +180 / -10 mA, typ. | ±15 V +185 / -10 mA, typ. |
| Case | 110 x 70 x 25 mm (L x W x H), weight 180 g (0.41 lb) | ||
