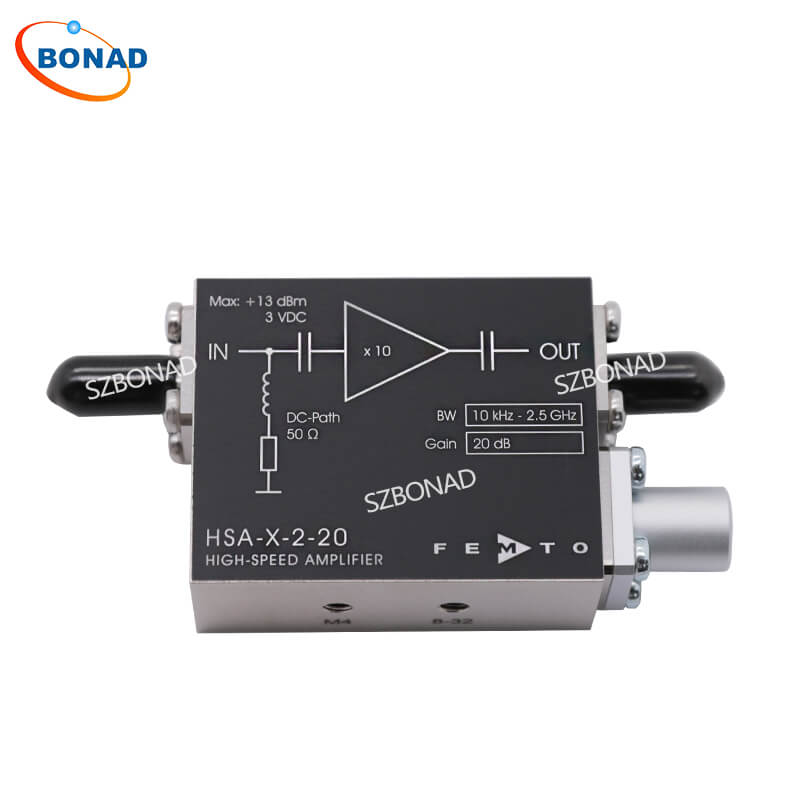

2.5 GHz高速宽带电流/电压信号放大器FEMTO HSA-X-2-20

HSA-X-2-20是一款是用于测量微弱电压或电流的GHz 高速放大器，带宽处于2.5 GHz 范围。该类放大器增益固定，且针对 50 Ω 系统进行了优化。

一、主要特点

带宽 10 kHz … 2.5 GHz

上升时间 140 ps

增益 20 dB

输入电压驻波比(VWSR)1.23:1

集成偏置电路

二、技术参数

HSA-X-2-20
增益
增益	20 dB (x 10)
互阻增益	500 V/A (20 dB x 50 Ω)
增益精度	±1 dB
频率响应
下限截止频率（–3 dB）	10 kHz (±20 %)
上限截止频率（–3 dB）	2.5 GHz (±15 %)
上升/下降时间（10 % - 90 %）	140 ps
输入
直流输入阻抗	50 Ω
射频输入阻抗	50 Ω
50 Ω 噪声系数	4.5 dB (@ f < 1 GHz)
等效输入电压噪声	610 pV/√Hz (@ f < 1 GHz)
输入电压驻波比	1.23 : 1 (@ f < 2.5 GHz)
输入回波损耗	20 dB (@ f < 2.5 GHz)
输出
输出阻抗	50 Ω
输出电压驻波比	1.4 : 1 (@ f < 2.5 GHz)
输出回波损耗	15.5 dB (@ f < 2.5 GHz)
输出1dB压缩点功率	+13.5 dBm (@ f < 1 GHz)
输出噪声	typ. 0.42 mVRMS or 2.8 mVPP* (measurement BW: 4 GHz)
输出峰峰值电压	2.0 VPP (@ f < 500 MHz, for linear amplification)
输出噪声注释*	峰峰值输出噪声由有效值噪声按如下公式得出： VPP = VRMS x 6.6 （99.9%的时间内输出噪声电压将在规定峰峰值范围内。）
电源
电源电压	+15 V
电源电流	+105 mA
外壳
重量	100 g
材质	AlMg4.5Mn, 镀镍
温度范围
储存温度	0 ... +60 °C
工作环境温度	–40 ... +100 °C
绝对最大额定值
电源电压	+18.5 V
直流及低频输入电压	±3 V
射频输入功率	+13 dBm

集成直流通路，用于光电探测器。8-32 和 M4 安装螺纹。通过 3 针 Lemo® 插座供电，设备随附配套连接器。可选配 PS-15 电源。更多信息请查阅使用说明书或联系我们。

三、使用说明书

HSA-X-2-20.pdf

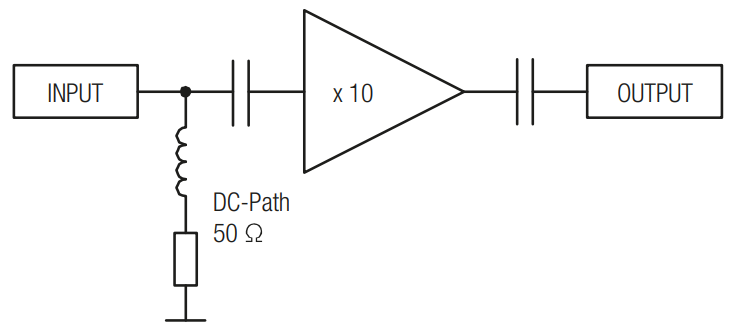

四、电路图


五、应用

用于超高速探测器(微通道板、光电倍增管、雪崩光电二极管及 PIN 光电二极管)的前置放大器

示波器与瞬态记录仪前置放大器

时间分辨脉冲及瞬态测量
