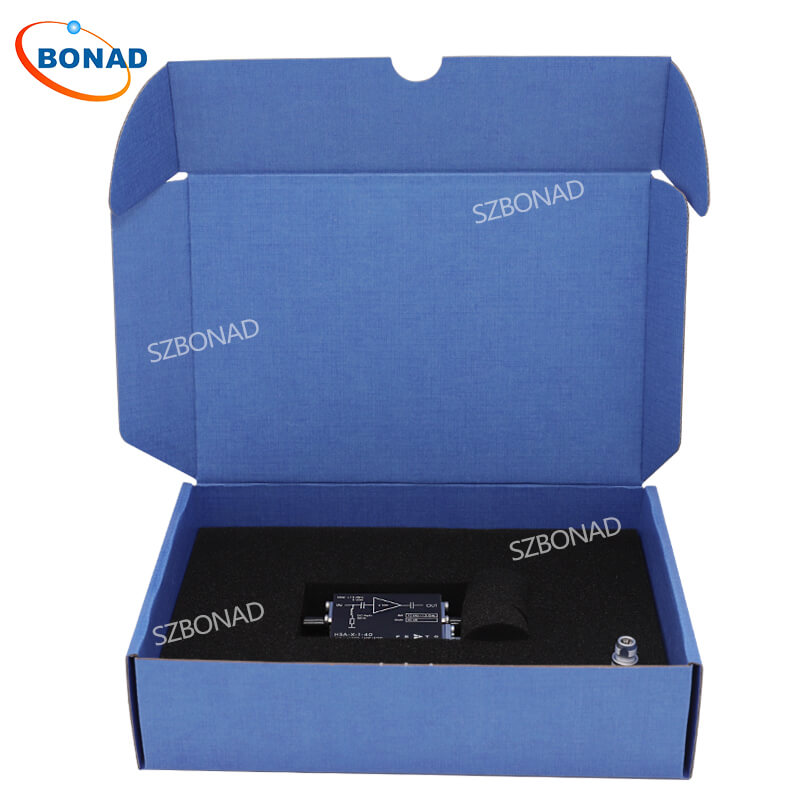

低噪声1.2 GHz宽带前置放大器德国FEMTO HSA-X-1-40

HSA-X-1-40是一款是用于测量微弱电压或电流的GHz 高速放大器，带宽处于1.2 GHz 范围。该类放大器增益固定，且针对 50 Ω 系统进行了优化。

一、主要特点

带宽 10 kHz … 1.2 GHz

上升时间 290 ps

增益 40 dB

噪声系数 1.7 dB

集成偏置电路

二、技术参数

HSA-X-1-40
增益
增益	40 dB (x 100)
互阻增益	5,000 V/A (40 dB x 50 Ω)
增益精度	±1 dB
频率响应
下限截止频率（–3 dB）	10 kHz (±20 %)
上限截止频率（–3 dB）	1.2 GHz (±15 %)
上升/下降时间（10 % - 90 %）	290 ps
输入
直流输入阻抗	50 Ω
射频输入阻抗	50 Ω
50 Ω 噪声系数	1.7 dB (@ f < 700 MHz)
等效输入电压噪声	310 pV/√ Hz (@ f < 700 MHz)
输入电压驻波比	1.6 : 1 (@ f < 2 GHz)
输入回波损耗	13 dB (@ f < 2 GHz)
输出
输出阻抗	50 Ω
输出电压驻波比	1.35 : 1 (@ f < 1.2 GHz)
输出回波损耗	16.5 dB (@ f < 1.2 GHz)
输出1dB压缩点功率	+12.5 dBm (@ f < 500 MHz)
输出噪声	2.1 mVRMS or 14 mVPP* (measurement BW: 4 GHz)
输出峰峰值电压	2.0 VPP typ. (@ f < 500 MHz, for linear amplification)
输出噪声注释*	峰峰值输出噪声由有效值噪声按如下公式得出： VPP = VRMS x 6.6 （99.9%的时间内输出噪声电压将在规定峰峰值范围内。）
电源
电源电压	+15 V
电源电流	+140 mA
外壳
重量	100 g
材质	AlMg4.5Mn, 镀镍
温度范围
储存温度	0 ... +60 °C
工作环境温度	–40 ... +100 °C
绝对最大额定值
电源电压	+18.5 V
直流及低频输入电压	±3 V
射频输入功率	+13 dBm

集成直流通路，用于光电探测器。8-32 和 M4 安装螺纹。通过 3 针 Lemo® 插座供电，设备随附配套连接器。可选配 PS-15 电源。更多信息请查阅使用说明书或联系我们。

三、使用说明书

HSA-X-1-40.pdf

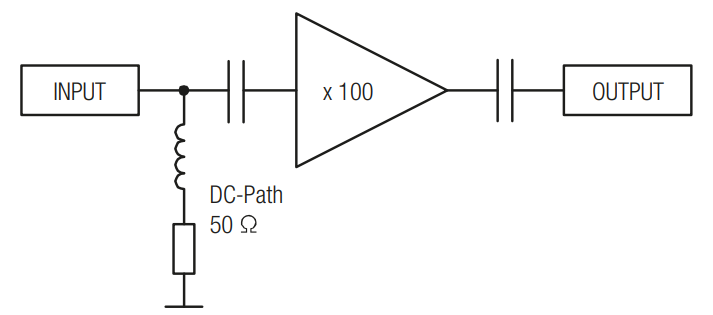

四、电路图


五、应用

用于超高速探测器(微通道板、光电倍增管、雪崩光电二极管及 PIN 光电二极管)的前置放大器

示波器及瞬态记录仪前置放大器

时间分辨脉冲与瞬态测量

六、HSA系列高速GHz放大器
