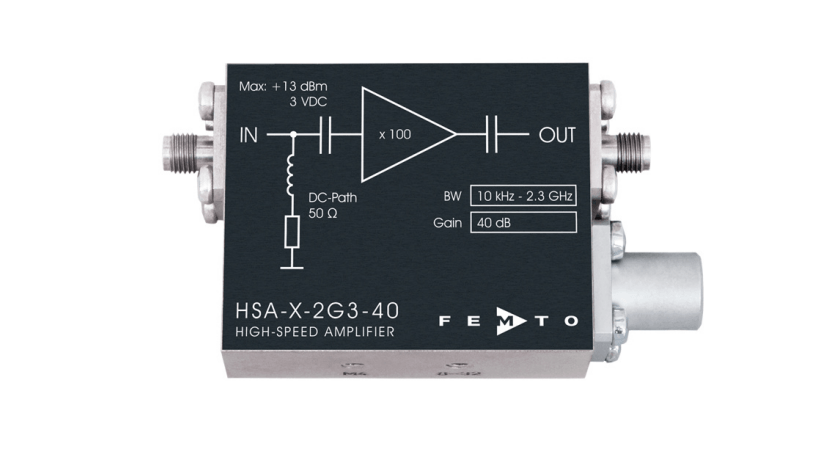

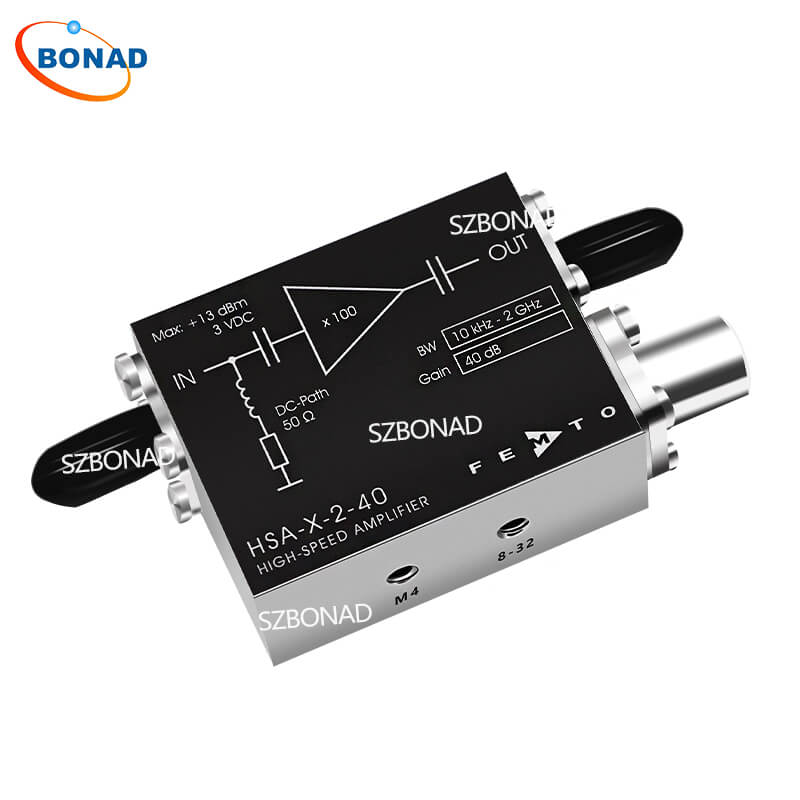

GHz低噪声超快固定增益电流电压信号放大器FEMTO HSA-X-2G3-40

HSA-X-2G3-40 一款是用于测量小电压或小电流的 GHz 放大器，带宽在 2.3 GHz 范围内，具有固定增益，并针对 50 Ω 系统进行了优化。

一、主要特点

带宽 10 kHz – 2.3 GHz

上升时间 170 ps

集成偏置电路

二、技术规格

HSA-X-2-40
增益
增益	40 dB (x 100)
跨阻增益	5.0 × 10³ V/A (40 dB × 50 Ω)
增益精度	±1 dB
频率响应
下限截止频率 (-3 dB)	10 kHz (±25 %)
上限截止频率 (-3 dB)	2.3 GHz (±15 %)
上升/下降时间 (10 % - 90 %)	170 ps (±15 %)
输入
直流输入阻抗	50 Ω
射频输入阻抗	50 Ω
50 Ω 噪声系数	2.8 dB (@f < 1GHz)
等效输入电压噪声	typ. 430 pV/√Hz
等效输入电流噪声	typ. 8.6 pA/√Hz（计算值：430 pV/√Hz 除以 50 Ω）
输入电压驻波比	1.45 : 1 (@ f < 2 GHz)
输入反射 S11	-15 dB (@ f < 2 GHz)
输出
输出阻抗	50 Ω
输出驻波比	1.4 : 1 (@ f < 3 GHz)
输出反射 S22	-15.5 dB (@ f < 3 GHz)
输入功率 P1dB	+12.5 dBm (@ f < 1 GHz)
输出峰峰值电压	2.0 V(@f < 500 MHz, 用于线性放大)
输出噪声	typ. 3.0 mV RMS or 20 mV PP(测量带宽: 4 GHz)*
	峰峰值输出噪声由 RMS 噪声推导得出： Vpp = Vrms x 6.6
其它参数
供电电压	+15 V
供电电流	135 mA
重量	100 g
材质	AlMg4.5Mn, 镀镍
存储温度	-40 ... +100 °C
工作环境温度	0 ... +60 °C

集成直流电流路径，用于光电探测器应用。带有 M4 和 8-32″ 螺纹孔以供安装。供电通过 3 针 Lemo® 插座，附带一个配套插头。可选配的 PS-15 系列电源适配器需另行购买。更多详细信息请参阅使用说明书或联系我们。

三、使用说明书

HSA-X-2G3-40.pdf

HSA-X-2G3-40 是一款低噪声、超快固定增益放大器。凭借其集成的偏置器，适用于从光电二极管和光电倍增管中采集信号。操作大多不言自明。如有疑问，请查阅本文档或联系我们。

为确保安全操作，请参阅本文档中“绝对最大额定值”、“温度范围”和“电源”部分规定的损坏阈值。

操作环境必须无烟雾、粉尘、油脂、油污、冷凝水以及其他可能影响操作或性能的污染物。

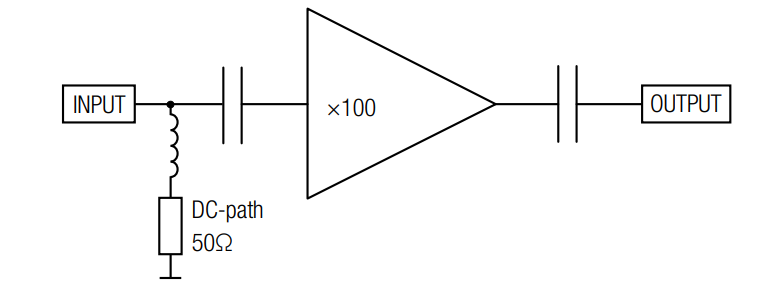

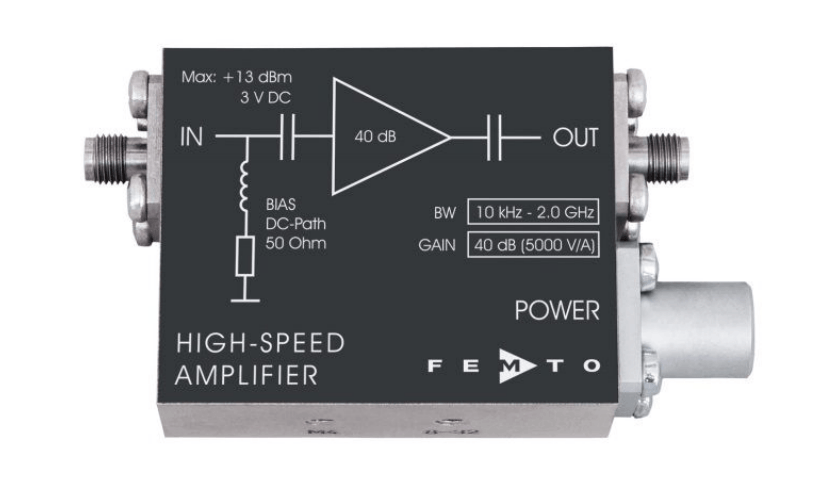

四、电路图


五、应用

用于超快探测器(微通道板、光电倍增管、雪崩光电二极管和 PIN 光电二极管)的前置放大器

示波器和瞬态记录仪前置放大器

时间分辨脉冲和瞬态测量
