Ophir 的 BeamSquared 光束传播分析仪是一款结构紧凑的工具，可以扫描激光光束，并提供连续波和脉冲激光的主要光束参数。可以选择手动或自动测量。在自动模式下，它可以按照 ISO 11146 规范的要求，提供最少 11 个点的光束特性： M2、发散、光束参数乘积和瑞利长度，最快只需一分钟!
在全自动模式下，BeamSquared 不需要任何输入，只需对准它并点击!它将自动扫描光束传播路径，并确定获得符合 ISO 要求的光束轮廓的最佳位置。
如果由于某种原因，全自动模式无法提供足够的数据，BeamSquared 会自动切换到 "自动步进模式"。只需输入开始、停止和步进参数，剩下的就交给 BeamSquared !
一、选择适合的 BeamSquared
Ophir 提供两种 BeamSquared 分析仪。两者都能在 1 分钟内收集数据，适合连续使用。
1、 BeamSquared SP920，波长范围为 266 纳米到 1100 纳米，分辨率为 1624 x 1224 像素，像素间距为 4.4 微米。
2、BeamSquared XC130，用于 900 纳米到 1700 纳米波长(近红外和短波红外)。
这两种型号都配有摄像头和镜头系统。(对于已有合适相机的用户，也可以选择不带相机的光束分析仪)。
一旦确定了最适合特定激光器的 BeamSquared，就可以在计算机上安装 BeamSquared 软件。该软件可在运行 Windows 7 或 Windows 10 的 64 位计算机上运行。
该软件有 4 个选项：
二、BeamSquared 数据采集选项
自动 ISO 设置

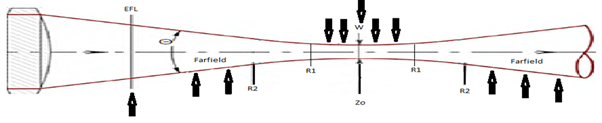

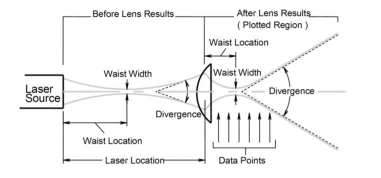

此设置按照 ISO 11146 标准的要求，沿光束传播轴 Z 选择 11 个点：
在束腰(= 光束最窄的部分)的一个瑞利长度("+R1")范围内选择 3 个等距点、在 X 轴光束腰和 Y 轴光束腰处选择 2 个点、另外 6 个等距点在距离束腰两个瑞利长度("+R2")之外。
第 11 个点在透镜的有效焦距(= EFL)处测量--见图 3：

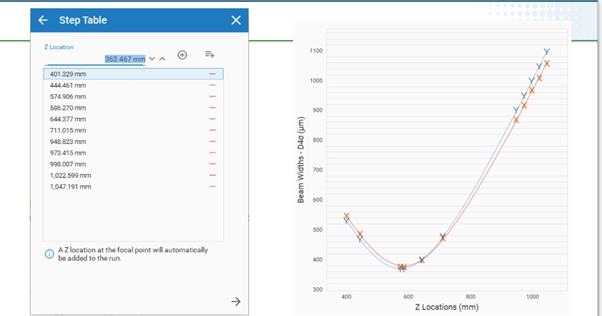

然后使用数据填写步骤表，并由各个数据点处的波束宽度组成图表：
三、自动步进
在某些情况下，BeamSquared 无法找到足够的点来填充步进表。原因可能包括
1、光束太亮/太暗，或有效焦距太小/太大
2、光束未对准
3、无法在有效焦距的 1 毫米范围内找到有效点
4、散光过高
在这种情况下，自动 ISO 设置将使用推荐的 Z-起始值、Z-停止值和 Z-步进值填充自动步进输入。
四、四次切割
这种方法适用于散光和发散极小的光束。在距离光束腰部的不同距离上选择一组四个点，在每个点上测量光束直径("切割")。与其他手动方法相比，这种方法能更快地提供 M2 数据。
