真正比例DIN导轨LVDT信号调理器A-308

一、产品介绍

A-308 是一款高精度、真正比例的 DIN 导轨安装信号调节器，专为需要模拟直流电压输出或 4-20mA 电流输出的任何 LVDT/RVDT 应用而设计。

该装置只能与 5 或 6 线传感器一起使用。该信号调节器的读数是真正的比例读数。它计算：(Va-Vb)/(Va+Vb) 并将结果乘以增益。通过调整 OFFSET 微调电位器可以使机械零点与电零点相匹配。

True Ratiometric Din 导轨安装 LVDT 信号调节器是一个独立单元。它由 +9 至 +26V DC(自动 - 连续)供电。LVDT 传感器通过可拆卸的螺丝端子连接到它。该装置将输出一个与位移(受 LVDT 传感器制造商规格限制)高度线性(优于 0.05%)的电压或具有相同线性度的 4-20mA 电流环路信号。该装置安装在标准 DIN 导轨外壳(22.5 毫米宽)中。

LVDT 调节器模块围绕高精度 ASIC 设计，可产生用于驱动 LVDT 传感器的低失真正弦波激励。

激励驱动器可以像大多数航空航天 LVDT 传感器一样驱动具有低激励阻抗的传感器。激励可以提供高达 250 mA 的电流来驱动 LVDT 传感器，从而允许足够的电流来驱动低阻抗传感器以及并联的少量传感器(以减少干扰)。

该 ASIC 还解调来自 LVDT 传感器的信号并将其转换为高精度、低噪声直流耦合信号，准备好与最高精度的 A/D 转换器和测量单元连接。所有敏感元件都在硅芯片级热耦合，使 LVDT 调节器几乎对温度变化不敏感。

由于采用了最先进的真正比例测量技术，LVDT 信号调节器板对激励电平变化和激励负载也不敏感。只有次级输出之间的比率是实时测量的——与激励水平无关。

A-308 板几乎可以与写入这些线路时可用的任何类型的 5/6 线 LVDT 或 RVDT 传感器一起工作。它的宽动态范围(具有宽范围的增益和直流偏移控制)使其适用于各种 LVDT/RVDT 传感器灵敏度。这些控件的调整非常简单，没有经验的用户使用小螺丝刀即可完成。

对于未经培训的用户来说，所有设置都很容易。用户可以设置最常见的激励频率(13 种设置)，并进行微调以匹配您的传感器频率。4 个低通滤波器限制输出噪声并允许您控制传感器的动态响应(50Hz、100Hz、250Hz、500Hz)。

A-308 5/6 线 DIN 导轨安装 LVDT 信号调节器也可以使用很长的LVDT 电线。无需复杂的超前/滞后补偿网络。由于激励可以驱动非常高的电流，很少有传感器可以连接到相同的激励信号，从而减少它们之间的干扰。可以在不同的信号调节器(来自同一型号)上读取输出，而无需在它们之间进行同步。

精密差分测量 - 每个单元都有一个模拟输入，从模块读数中求和或减去，以配置差值或添加测量值(厚度测量等)。可以配置 1 个以上的模块，以实现具有相同功能的多

LVDT 传感器的同步操作励磁频率和相位(主从配置)。

前面板上的极性 LED 指示灯便于中心(零)设置。

二、技术参数

● 小尺寸。

● 励磁输出:高达26Vrms @ 250mA，连续可变。

● 可轻松配置5,6线LVDT/RVDT传感器。

● 可调增益，偏移，激励水平，激励频率，带宽。

● 13个用户自定义的激励频率与微调调整。非标准频率也可以免费配置。

● 4个固定输出低通滤波器:50hz, 100Hz, 250Hz, 500Hz。

● 高线性度:0.05%

● 可作为主或从单元使用(多个传感器使用相同的激励频率和相位，以避免干扰)

● 低漂移:<50ppm/°C的F.S.

● 高频响应:50,100,250,500Hz。标准，高达20khz可选。

● 操作与远程传感器:高达100米。

● 真正的比率测量。

● 直流输出与位置成正比。

● 单电源工作电压- +9V至+26V

● 不需要任何补偿网络的长电缆。

● 内置控制频率，滤波器，偏移，增益，激励。

● 精密差分测量-模拟“数学”输入从电流模块输出电压中添加或减去(用于连接两个模块和两个传感器在一起)。

三、产品参数

四、应用

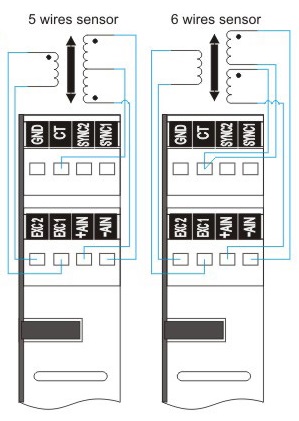

5/6 线 LVDT 传感器的连接

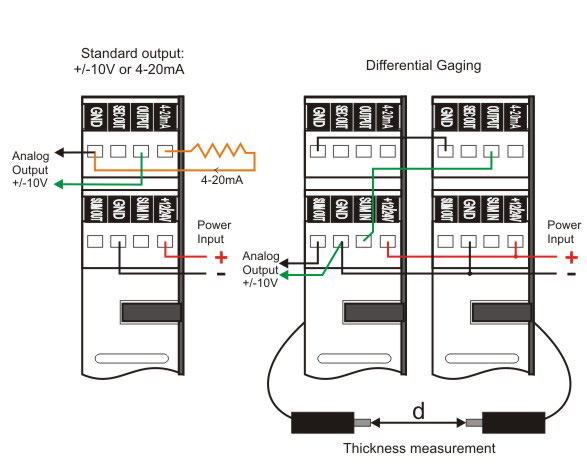

+/-10V 或 4-20mA 输出。差分测量
