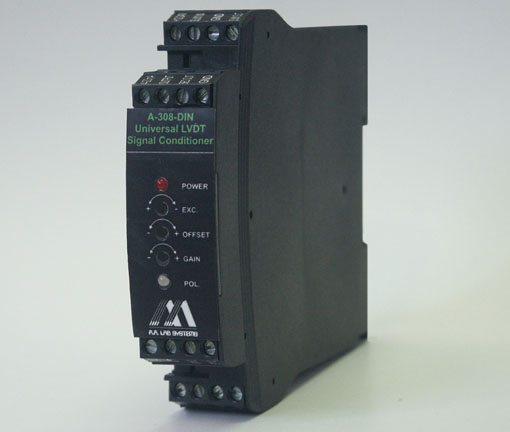

DIN导轨安装LVDT信号调理器A-308

一、产品介绍

A-308 是一款高精度、低成本、DIN 导轨安装信号调节器，专为需要模拟直流电压输出或 4-20mA 电流输出的任何 LVDT 应用而设计。

这些装置还可与任何 LVDT 传感器一起使用。带 3,4、5 或 6 线、RVDT 或半桥传感器(3 线)。

安装在通用 Din 导轨上的 LVDT 信号调节器是一个独立的单元。它由 +9 至 +28V DC 供电(由用户切换)。LVDT 传感器通过简单的螺丝端子连接到它。该装置将输出与位移高度线性 (0.05%) 的电压(受 LVDT 传感器制造商规格限制)或具有相同线性度的 4-20mA 电流环路信号。该装置安装在标准 DIN 导轨外壳(22.5 毫米宽)中。

LVDT 调节器板围绕高精度 ASIC 设计，可产生低失真正弦波激励以驱动 LVDT 传感器。该 ASIC 还解调来自 LVDT 传感器的信号并将其转换为高精度、低噪声信号，准备好与最高精度的 A/D 转换器单元连接。所有敏感元件都在硅芯片级热耦合，使 LVDT 调节器几乎对温度变化不敏感。

由于采用了最先进的比例测量技术，LVDT 信号调节器板对激励电平和激励负载也不敏感。实时测量 LVDT 激励，并针对激励电压电平的任何变化实时补偿输出。

A-308 板可以与几乎任何类型的 LVDT 传感器一起工作，当写入这些线路时可用。它的宽动态范围(具有宽范围的增益和直流偏移控制)使其适用于各种 LVDT 传感器灵敏度。这些控件的调整非常容易，用户可以使用小螺丝刀完成。

对于未经培训的用户来说，所有设置都很容易。最常见的激励频率可由用户设置(16 种设置)，并进行微调以匹配您的传感器频率。4 个低通滤波器限制输出噪声并允许您控制传感器的动态响应(50Hz、100Hz、250Hz、500Hz)。

A-308 DIN 导轨安装 LVDT 信号调节器也可以使用很长的LVDT 通过设置内部超前/滞后补偿网络(板载)来布线。

精密差分测量 - 每个单元都有一个模拟输入，从模块读数中求和或减去，以配置差值或添加测量值(厚度测量等)。可以配置 1 个以上的模块，以实现具有相同功能的多

LVDT 传感器的同步操作励磁频率和相位(主从配置)。

前面板上的极性 LED 指示灯便于中心(零)设置。

二、技术参数

● 小尺寸

● 可轻松配置3、4、5、6线LVDT/RVDT传感器。

● 可调增益，偏移，激励水平，激励频率，带宽。

● 16个用户定义的激励频率与微调调整。非标准频率也可以免费配置。

● 4个固定输出低通滤波器:50hz, 100Hz, 250Hz, 500Hz。

● 高线性度:0.05%

● 可作为主或从单元使用(多个传感器使用相同的激励频率和相位，以避免干扰)

● 低漂移:<50ppm/°C的F.S.

● 高频响应:50,100,250,500Hz。标准，高达20khz可选。

● 操作与远程传感器:高达100米。

● 半桥LVDT换能器的操作。

● 直流输出与位置成正比。

● 单电源工作电压- 12V或24V

● 超前滞后相位补偿用于长电缆运行。

● 内置控制频率，滤波器，偏移，增益，激励。

● 精密差分测量-模拟“数学”输入从电流模块输出电压中添加或减去(用于连接两个模块和两个传感器在一起)。

三、产品参数

四、应用

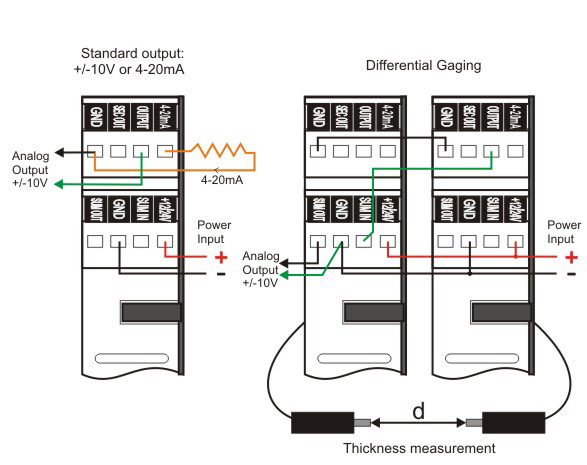

3/4/5/6 线 LVDT 传感器的连接

+/-10V 或 4-20mA 输出。差分测量
