一、产品介绍
GAGE-3001 是一款微型接口板，用于连接任何桥式传感器，如应变计、压力传感器和其他桥式传感器，以及电压产生设备，如压电传感器、温度传感器、光电二极管和脑电图/心电图输入。
GAGE-3001 提供可变激励，能够在 1V 至 20V 的电压范围内提供高达 80 mA 的电流。激励电压关于地电平对称，因此共模电压约为。0V。例如：12V 的激励电压将是相对于地的±6V。

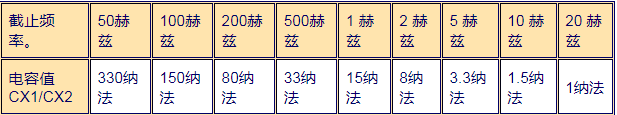

GAGE-3001 还包含一个仪表放大器，具有 150-1500 的可变增益和可变偏移控制。仪表放大器的输出被馈送到双极低通滤波器，然后通过驱动缓冲器传递到输出端口。低通滤波器的截止频率可以通过用其他值的电容器替换两个电容器 CX1 和 CX2 来改变。下表提供了一些常用截止频率的电容器值：
GAGE-3001 还有一个桥式负载电阻 Rx，与一个指定为 P2 的可变微调电位器(可变电阻)串联。该电阻器用于校正桥的失调，其具有高失调电平，无法通过使用板载失调控制进行校正。该电阻必须由用户定义和连接。请注意，此电阻可能会对电桥的线性度产生不利影响，因此建议通过固定传感器来校正高偏移。
GAGE-3001 的激励可以通过使用指定为 P6 的微调电位器来改变，而激励电平可以在 -EXC 和 +EXC 测试点之间测量。使用 P1 调整增益。
GAGE-3001 需要一个 ±8V 至 ±15V 的外部稳压电源。还可以提供可选的电池电源。
GAGE-3001 在所有输入、输出和电源线中都与 Gage-3001 接口卡引脚兼容。
与 GAGE-3001 相比，GAGE-3001 具有更宽的带宽、更低的噪声和更低的漂移
二、特征
● 适用于任何桥式传感器、压力计、应变计等。
● 高增益 - 1500 标准，高达 10000 可选。
● 超高输入阻抗 - 1 GW。
● 高频响应 - 高达 50kHz。
● 内置用户可编程低通滤波器。
● 内置激励。
● 高共模抑制 - 120dB 最小值。
● 低噪声、低失调和漂移。
● 低成本
三、应用
● 称重系统
● 称重传感器与 A/D 卡的接口。
● 低电平传感器(压力传感器、光敏器件、热敏电阻等)的放大 医疗应用：脑电图、心电图等
四、产品参数
| 范围 | 参数 |
| 增益 | 100-1500（用户可调）最高10000-可选 |
| 增益非线性 | ± 0.006% |
| 增益温度系数 | 30 ppm/摄氏度 |
| 输入失调漂移 | 1 微伏/摄氏度 |
| 输出失调漂移 | 100 微伏/摄氏度 |
| 输入偏移比。供应 | 85分贝 |
| 输入阻抗 | 2GΩ |
| 偏差。电容 | 5皮法 |
| 共模抑制比 (直流 - 100 赫兹) | 120分贝 |
| 带宽（增益 100 - 1000） | 最小 50 kHz （-3 分贝） |
| 将时间设置为 0.01% | 30 微秒。（未安装过滤器） |
| 输入噪声电压 (@ 1 kHz) | 10纳伏/√HZ |
| 输出噪音 | 100纳伏/√HZ |
| 电源电压范围 | ±8V 至 ±15V |
| 激发水平 | ±1V 至 ±10V |
| 励磁电流（最大） | 80毫安 |
| 激发漂移 | 5 ppm/摄氏度 ±10 微伏/摄氏度 |
| 激励噪声（DC - 100 kHz） | 0.6 mV 最大值（@300R 负载） |
| 激励噪声（DC - 1 kHz） | 0.2 mV 最大值（@300R 负载） |
| 工作温度 | 0 - 70 摄氏度 |
| 电桥电阻范围 | 50 Ω- 20,000Ω |
