一、产品介绍
A-310 压电驱动器/压电放大器是一种适用于大功率应用的高压、快速压电驱动器/线性放大器。 它专门设计为高电容压电电动执行器(也称为“压电放大器”)、堆栈、压电片、双压电晶片元件和其他设备的线性放大器/驱动器。 压电驱动器/压电放大器基于高压、高频和大电流 MOSFET 放大器，能够在 DC 至 250 kHz 的频率下以 ±2.5A 驱动高达 ±95V(190V ptp)。 A-310 放大器有两种配置：
1、单功放+/-95V输出，+/-2.5A输出电流，DC-250KHz。频率带宽。
2、双放大器 - 2 个具有独立输入和输出的独立放大器。+/-95V 输出，+/-1.25A 输出电流能力，DC-250 KHz。频率带宽。
通过将 2 个放大器以反相差分方式连接到浮动负载，可以向负载提供高达 +/-190V @ +/-1.25A(~240W 峰值或~120W RMS)。
二、特征
● 高频放大器 -DC-250KHz
● 极低电噪声 -<5mVptp
● 低失真<0.01% @ (DC-1KHz)
● 高转换率 -150 伏/微秒
三、产品参数
| 放大器部分 | |
| 最大输入电压 | ± 12 伏 |
| 最大输出电压 | ± 95 V (190Vptp) |
| 最大电流 | ± 2.5A（在双放大器配置中为 +/-1.25A） |
| 带宽 | 装入1KΩ阻性负载 |
| 直流至 250 kHz (-3 dB) | |
| 进入容性负载（单安培） | |
| 直流至 250 kHz (- 3 dB)（0 至 20nF） | |
| 直流至 75 kHz (- 3 dB) ( 50 nF) | |
| 直流至 38 kHz (- 3 dB) (0.1 µF) | |
| 直流至 3500 赫兹 (-3 分贝) (1 微法) | |
| 直流至 350Hz (-3 dB) (10 µF) | |
| 输出功率 | ~250 瓦峰值 |
| 直流增益 | 10（最多 50 个可选） |
| 耦合 | 输入和输出：直接直流耦合 |
| 直流偏移 | 可调至 ± 90 伏 (RTO)+ 开/关开关 |
| 输入阻抗 | 10KΩ |
| 转换率 | 1 50V/微秒 |
| 输出阻抗 | 1个Ω |
| 输出噪声（输入短路，250 KHz。带宽） | 最大 6 mV PTP （最大 1.3 mV RMS） |
| 可变增益选项 | 0-10X 或 0-20X 或 0-40X 可用 |
| 交流输入 | |
| 线路输入电压 | 110/120 伏，60 赫兹或 220/230 伏，50/60 赫兹。 出厂预设 |
| 线路输入电流 | 6 A 峰值 (@220VAC) |
| 选项 | |
| 01- 一个通道，+/-100V @+/-2.5A | 1 个输入，1 个输出 |
| 02-双通道，+/-100V @ +/-1.2A X2 | 2 个输入，2 个输出 |
| 02-更高的增益 | 高达50 |
| 04-可变增益 | 0-10X 或 0-20X - 免费 |
标准放大器具有非常低的噪声。 噪音水平 @ 250 KHz。BW，输入短路 --> 显示设置 @ 5 mV/div。100nS/格。 总噪声小于 1mV RMS！ | |
| 输出噪声 - 250 KHz。带宽5MHz BW 限制 | |
四、应用

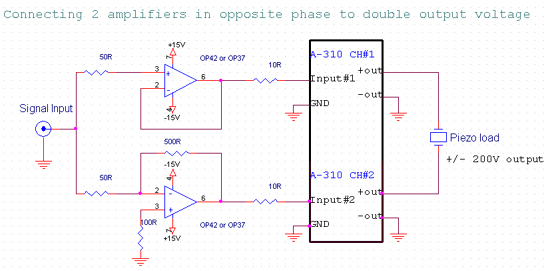

2 个放大器可以串联或并联连接，以将输出电压或输出电流加倍。
串联连接(+/- 400V 到浮动负载 = 800V ptp)。
