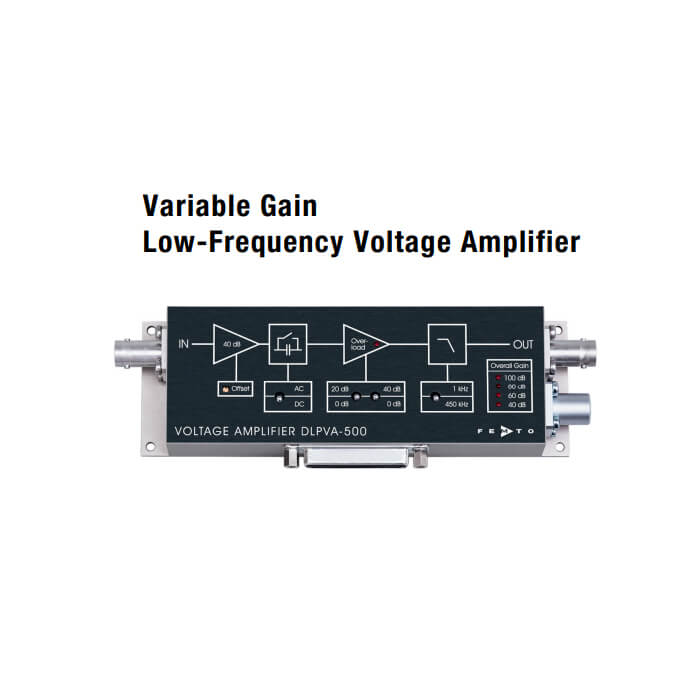

DLPVA-500-BLN-S是一款可调电压放大器，用于微弱电压测量，最高带宽可达 500 kHz，包含单端输入或差分输入，同时具备不同输入阻抗可选。
一、主要特点
增益 40‑100 dB，以 20 dB 步长切换
双极输入级，推荐用于小于 100 Ω 的低阻抗信号源
直流耦合，单端输入
极低输入电压噪声，低至 700 pV/√Hz
带宽 DC‑450 kHz，可切换至 1 kHz
直流漂移 0.5 µV/°C
可切换 AC/DC 耦合
本地与远程控制
二、技术规格

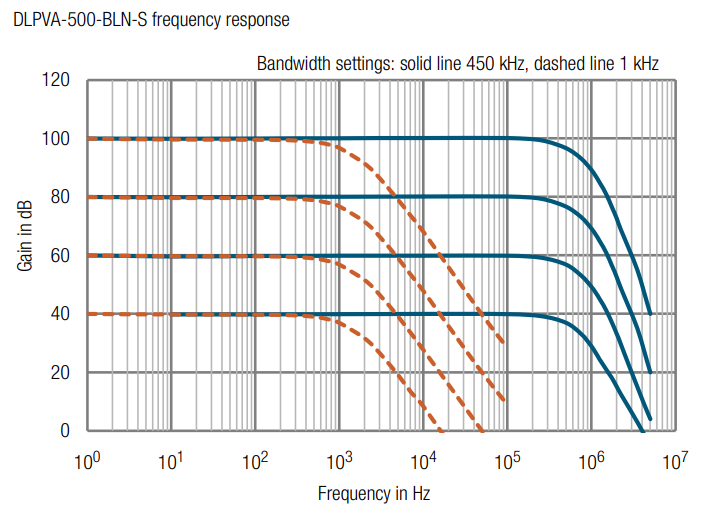

| DLPVA-500-BLN-S | |
|---|---|
| 增益 | |
| 增益档位 | 40, 60, 80, 100 dB，LED指示，@输出负载≥100 kΩ²) |
| 增益精度 | ±0.05dB |
| 频率响应 | |
| 下限截止频率 | DC/1.5 Hz，可切换 |
| 上限截止频率(-3 dB) | 450 kHz / 1 KHz，可切换 |
| 上限截止频率滚降 | 12dB/oct. |
| 时间响应 | |
| 上升/下降时间(10 %‑90 %) | 0.78 µs (@带宽450 kHz) 350 us(@带宽1kHz) |
| 输入 | |
| 输入阻抗 | 1 MΩ || 13 pF |
| 输入电压温漂 | 0.5 µV/°C |
| 等效输入噪声电压 | 增益设置：40dB 60/80/100dB 噪声：0.8 nV/√Hz 0.7 nV/√Hz |
| 等效输入噪声电流 | 3 pA/√Hz |
| 1/f噪声拐点 | 100Hz |
| 输入偏置电流 | 1uA |
| 输入偏置电流温漂 | 8 nA/°C |
| 输入失调电压 | ±0.5 mV，可通过失调调节电位器与外部控制电压调整 |
| 输出 | |
| 输出电压范围 | ±10V(@≥100 kΩ输出负载) |
| 输出阻抗 | 50 Ω（接≥100 kΩ负载可获得最佳性能） |
| 最大输出电流 | +20 mA（具备短路保护） |
| 输出过载恢复时间 | 0.5 ms（20倍过载之后） |
| 过载指示灯 | |
| 本放大器配备用于指示过载状态的LED。当信号通路内信号幅值超出线性工作范围时，过载LED点亮。为保证放大器正常工作、避免信号失真，请降低增益档位直至过载LED熄灭。 放大器输入开路或接高源电阻（例如外部交流耦合）时，过载LED也可能点亮。该情形下偏置电流会产生可观的输入电压。正常工作请使用小于100 Ω的源电阻，或调低增益档位。 | |
| 数字控制 | |
| 控制输入电压范围 | 低电平：‑0.8 ...+0.8V 高电平：+1.8 ... +12 V，兼容TTL/ CMOS |
| 控制输入电流 | 0 mA @0V，1.5 mA @ +5 V，4.5 mA @+12V |
| 过载输出 | 未激活：+5 V，最大1 mA 激活：0.8 V，最大‑10 mA |
| 外部失调控制 | |
| 失调控制电压范围 | ±10 V（+10 V对应+0.5 mV输入失调电压） |
| 失调控制输入阻抗 | 200 kΩ |
| 供电电源 | |
| 供电电压 | DC ±15 V（±14.5 V ~ ±16 V） |
| 供电电流 | 典型±75 mA（建议电源输出能力最小±150 mA） |
| 外壳 | |
| 重量 | 320 g |
| 材质 | AlMg4.5Mn，镀镍 |
| 温度范围 | |
| 存储温度 | –40 °C ... +80 °C |
| 工作温度 | 0 °C ... +60 °C |
| 绝对最大额定值 | |
| 数字控制输入电压 | –5 V/+16 V，相对于数字地DGND（9引脚） |
| 模拟控制输入电压 | ±15 V，相对于模拟地AGND（3引脚） |
| 供电电压 | ±20 V |
| 信号输入电压 | ±0.7 V |
| 信号输入端过电压会严重劣化噪声性能甚至烧毁放大器！ | |
三、使用说明书

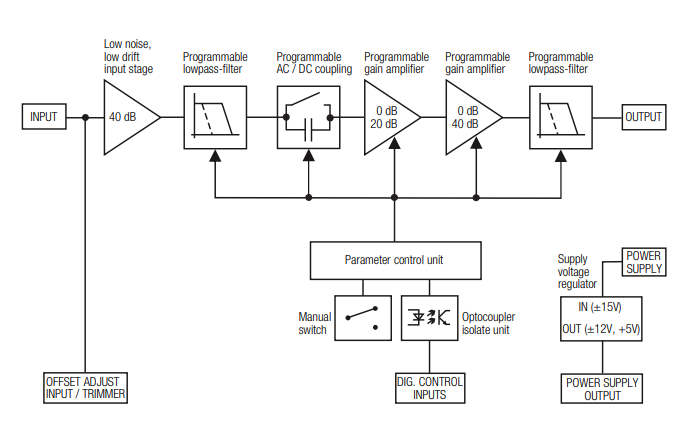

四、电路图
五、应用场景
低噪声实验室放大器
脉冲热电动势分析
工业传感器
探测器前置放大器
集成测量系统
六、同系列型号
| 型号 | DLPVA‑500‑B‑S | DLPVA‑500‑B‑D | DLPVA‑500‑F‑S | DLPVA‑500‑F‑D |
| 输入级 | 单端、双极型 | 差分、双极型 | 单端、场效应管 | 差分、场效应管 |
| 输入 | 1 MΩ，BNC | 1 MΩ，LEMO | 1 TΩ，BNC | 1 TΩ，LEMO |
| 下限截止频率 | DC 可切换1.5 Hz | DC 可切换1.5 Hz | DC 可切换1.5 Hz | DC 可切换1.5 Hz |
| 上限截止频率 | 500 kHz 可切换1 kHz | 500 kHz 可切换1 kHz | 500 kHz 可切换1 kHz | 500 kHz 可切换1 kHz |
| 增益 | 20/40/60/80 dB | 20/40/60/80 dB | 20/40/60/80 dB | 20/40/60/80 dB |
| 输入电压噪声 | 2.0 nV/√Hz | 3.0 nV/√Hz | 5.0 nV/√Hz | 6.5 nV/√Hz |
| 输入电压温漂 | 0.7 μV/K | 0.7μV/K | 1.3 μV/K | 1.3 μV/K |
| 共模抑制比 | — | 最大120 dB | — | 最大120 dB |
| 输出 | 50 Ω，BNC | |||
| 输出电压 | ±10 V（@ 100 kΩ负载） | |||
| 控制接口 | 3路光隔离数字输入，兼容TTL/CMOS | |||
