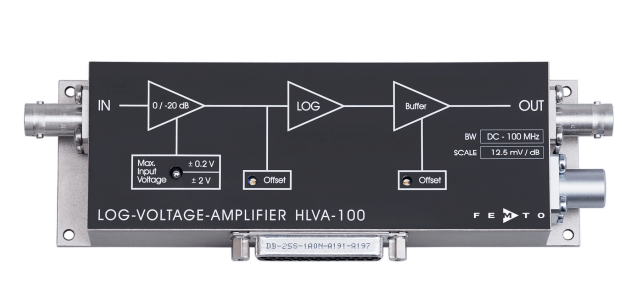

HLVA-100 是一款对数宽带电压放大器，用于测量动态范围极大的微弱电压。
一、主要特点
宽动态范围 典型值 60 dB，最大值 80 dB
40 dB 阶跃条件下上升 / 下降时间 5 ns
最小脉宽 20 ns 时精度 ±1 dB
输入量程可切换 ±20 µV … ±200 mV 或 ±200 µV … ±2 V
直流耦合输入
本地及远程控制
集成采样保持基线校正
二、规格参数

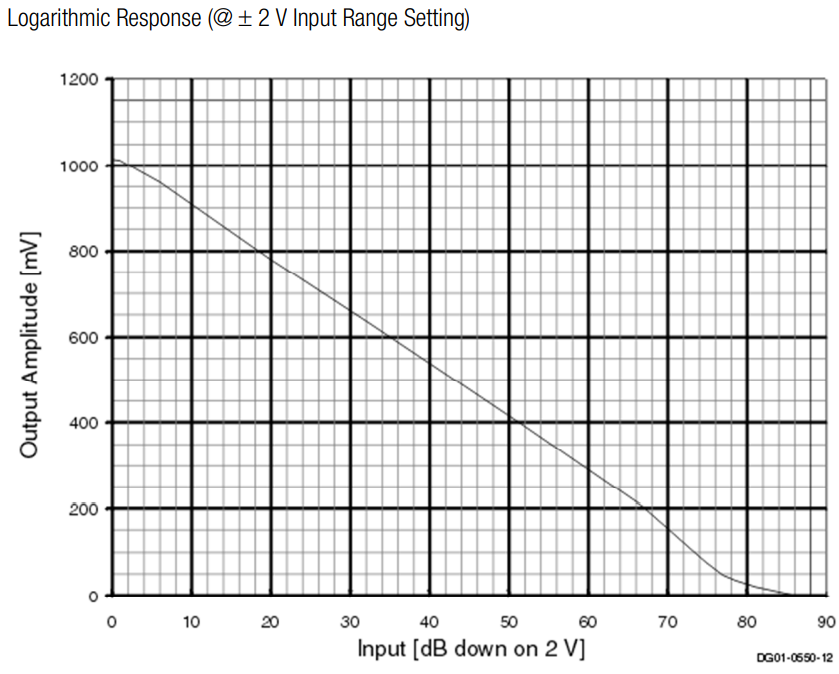

| HLVA-100 | |
|---|---|
| 动态性能 | |
| 动态范围 | typ. 60 dB (for accurate amplitude measurements) max. 80 dB (signal detection) |
| 输入电压范围 | ± 20 µV ... ± 200 mV / ± 200 µV ... ± 2 V switchable |
| 缩放比例 | 12.5 mV/dB equals 250 mV/decade (@ 50 Ω Load) |
| 线性度 | ± 1 dB (for pulse of min. 20 ns pulse width) |
| 脉冲响应 | |
| 上升/下降时间 | 5 ns @ 40 dB step |
| 输入 | |
| 输入阻抗 | 50 Ω |
| 输入电压温漂 | 0.6 µV/K |
| 等效输入电压噪声 | 2 nV/√Hz |
| 输入偏置电流 | < 4 µA |
| 输入失调电压 | ± 2.5 mV, adjustable by Offset-Trimpot and external Control Voltage |
| 输出 | |
| 输出阻抗 | 50 Ω |
| 输出电压范围 | +50 ... +1075 mV typ. (@ 50 Ω Load) |
| 输出失调电压范围 | ± 500 mV, adjustable by Offset-Trimmer |
| 数字控制 | |
| 控制输入电压范围 | Low: - 0.8 ...+ 0.8 V High: + 3 ... + 12 V, TTL / CMOS compatible |
| 控制输入电流 | Low: 0 mA High: + 1.5 mA @ + 5 V (输入范围), + 7 mA @ + 5 V (基线校正) |
| 基线校正 | |
| 采集时间 | 30 µs (min. sample pulse width) |
| 基线保持下降率 | 1 µV/s (typ. @ 25°C) |
| 环路截止频率 | 1.5 kHz |
| 外部失调控制 | |
| 控制电压范围 | ± 10 V (for ± 2.5 mV Offset Control) |
| 失调控制输入阻抗 | 100 kΩ |
| 其它参数 | |
| 供电电压 | ± 15 V |
| 供电电流 | + 90 / - 120 mA typ. |
| 稳压电源输出 | ± 12 V / max. 100 mA, + 5 V / max. 50 mA |
| 重量 | 320 g |
| 材质 | AlMg4.5Mn, nickel-plated |
| 存储温度 | -40 ... +100 °C |
| 工作温度 | 0 ... +60 °C |
偏置可通过微调电位器或外部控制电压调节，通过 3 针 Lemo® 插座供电，设备随附配套连接器，可选配 PS-15 电源。更多信息请查阅数据手册或联系我们。
三、使用说明书

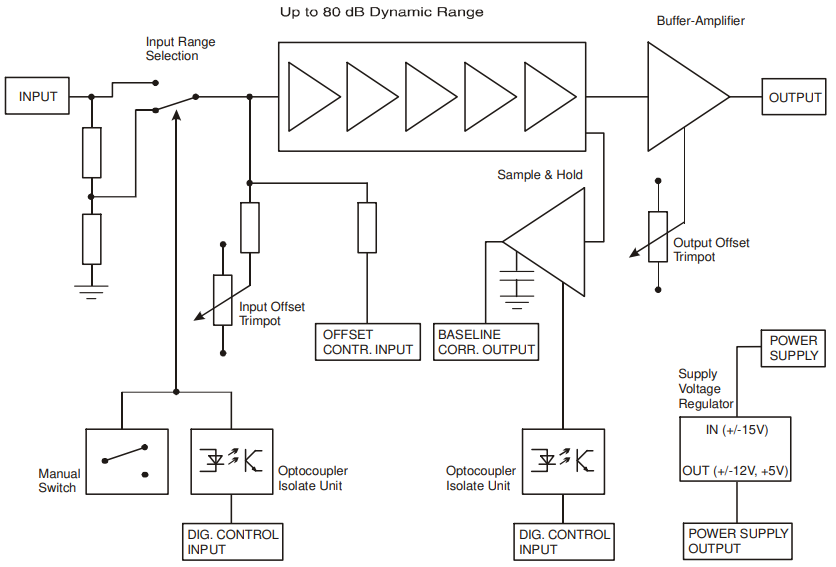

四、电路图
