LPVA‑500‑F‑S 是一款可变增益电压放大器，用于微弱电压测量，增益档位 20/40/60/80 dB，单端(FET 输入)，典型源阻抗<1 MΩ，输入阻抗 1 TΩ(BNC 接口)，带宽 DC/1.5 Hz – 1/500 kHz。
一、主要特点
可变增益 20‑80 dB，20 dB 步长切换
FET 输入级，输入阻抗 1 TΩ
具备 ±3 kV 瞬态保护
提供单端、真差分输入型号
带宽 DC‑500 kHz，可切换至 1 kHz
直流漂移 1.3 µV/°C
共模抑制比 120 dB CMRR
输入噪声低至 5 nV/√Hz
AC/DC 耦合可切换
本地与远程控制
二、产品参数

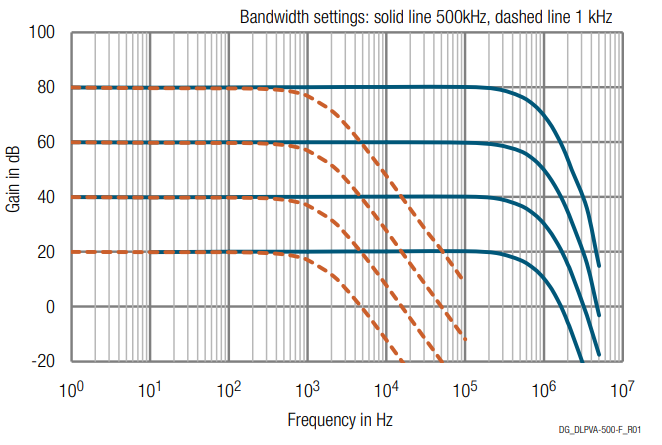

| DLPVA-500-F-S | |
|---|---|
| 增益 | |
| 增益档位 | 20, 40, 60, 80 dB 由LED指示灯显示，(@输出负载 ≥ 100 k Ω ) |
| 增益精度 | ±0.05 dB |
| 频率响应 | |
| 低频截止频率 | DC / 1.5 Hz，可切换 |
| 高频截止频率(–3 dB) | 500 kHz / 1 KHz，可切换 |
| 高频截止滚降 | 12 dB/oct |
| 时间响应 | |
| 上升/下降时间(10 %‑90 %) | 0.7 µs (@带宽500 kHz) 350 µs (@带宽1 kHz) |
| 输入 | |
| 输入阻抗 | 1 T Ω || 18 pF |
| 输入电压温漂 | 1.3 µV/°C |
| 等效输入噪声电压 | 增益20 dB：6.5 nV/ √Hz |
| 增益40、60、80 dB：5.0 nV/ √ Hz | |
| 等效输入噪声电流 | 1.6 fA/√ Hz |
| 1/f噪声转角频率 | 80 Hz |
| 输入偏置电流 | 3 pA 典型值 |
| 输入偏置电流温漂 | 2.3倍 / 10 °C |
| 输入失调电压 | ±5 mV，可通过失调微调电位器与外部控制电压调节 |
| 输出 | |
| 输出电压范围 | ±10 V (@输出负载 ≥100 k Ω) |
| 输出阻抗 | 50 Ω（负载≥100 k Ω端接可获得最佳性能） |
| 最大输出电流 | ±20 mA（具备短路保护） |
| 输出过载恢复时间 | 0.5 ms（20倍过载后） |
| 过载指示灯 | |
| 本放大器配备过载状态LED指示灯。当信号通路内信号电平超出线性工作范围，过载指示灯点亮。为保证放大器正常工作、避免信号失真，请调低增益档位直至过载指示灯熄灭。 过载指示灯也可能在以下工况点亮： ‑ 放大器输入开路，或信号源电阻较高，例如外部交流耦合。由于输入阻抗接近无穷大，输入端电荷会得以留存。正常使用时信号源电阻应小于100 MΩ，或调低增益档位。 | |
| 数字控制 | |
| 控制输入电压范围 | 低电平：–0.8 ...+0.8 V 高电平：+1.8 ... +12 V，兼容TTL / CMOS |
| 控制输入电流 | 0 mA @ 0 V，1.5 mA @ +5 V，4.5 mA @ +12 V |
| 过载输出 | 未触发：+5 V，最大1 mA 触发：0.8 V，最大‑10 mA |
| 外部失调控制 | |
| 失调控制电压范围 | ±10 V（+10 V对应+5 mV输入失调电压） |
| 失调控制输入阻抗 | 200 k Ω |
| 供电电源 | |
| 供电电压 | DC±15 V（ ±14.5 V ~ ±16 V） |
| 供电电流 | ±75 mA 典型值（随议电源输出能力最小 ±150 mA） |
| 外壳 | |
| 重量 | 320 g |
| 材质 | AlMg4.5Mn，镀镍 |
| 温度范围 | |
| 存储温度 | –40 °C ... +80 °C |
| 工作温度 | 0 °C ... +60 °C |
三、使用说明书
四、应用范围
通用实验室放大器
自动化测量
工业传感器
探测器前置放大器
集成测量系统

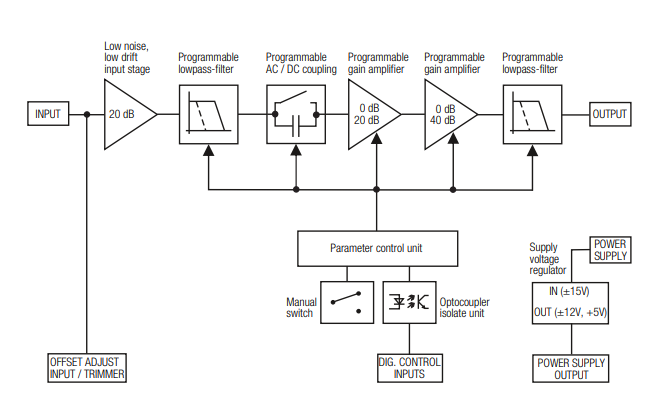

五、电路图
六、同系列型号
| 型号 | DLPVA‑500‑BLN‑S | DLPVA‑500‑B‑S | DLPVA‑500‑B‑D | DLPVA‑500‑F‑D |
| 输入级 | 单端、双极型 | 单端、双极型 | 差分、双极型 | 差分、场效应管 |
| 输入 | 1 MΩ，BNC | 1 MΩ，BNC | 1 MΩ，LEMO | 1 TΩ，LEMO |
| 下限截止频率 | DC 可切换1.5 Hz | DC 可切换1.5 Hz | DC 可切换1.5 Hz | DC 可切换1.5 Hz |
| 上限截止频率 | 450 kHz 可切换1 kHz | 500 kHz 可切换1 kHz | 500 kHz 可切换1 kHz | 500 kHz 可切换1 kHz |
| 增益 | 40/60/80/100 dB | 20/40/60/80 dB | 20/40/60/80 dB | 20/40/60/80 dB |
| 输入电压噪声 | 0.7 nV/√Hz | 2.0 nV/√Hz | 3.0 nV/√Hz | 6.5 nV/√Hz |
| 输入电压温漂 | 0.5 μV/K | 0.7 μV/K | 0.7 μV/K | 1.3 μV/K |
| 共模抑制比 | — | — | 最大120 dB | 最大120 dB |
| 输出 | 50 Ω，BNC | |||
| 输出电压 | ±10 V（@ 100 kΩ负载） | |||
| 控制接口 | 3路光隔离数字输入，兼容TTL/CMOS | |||
