DLPVA-500-B-S 是一款可调电压放大器，用于微弱电压测量，增益档位 20/40/60/80 dB，单端(双极输入)，典型源阻抗<1 kΩ，输入阻抗 1 MΩ(BNC 接口)，带宽 DC/1.5 Hz – 1/500 kHz。
一、主要特点
可变增益 20‑80 dB，20 dB 步长切换
双极输入级，推荐用于小于 1 kΩ 的低阻抗信号源
提供单端以及真差分输入型号
带宽 DC‑500 kHz，可切换至 1 kHz
直流漂移 0.7 µV/°C
共模抑制比 120 dB CMRR
输入噪声低至 2.0 nV/√Hz
AC/DC 耦合可切换
本地与远程控制
二、产品参数

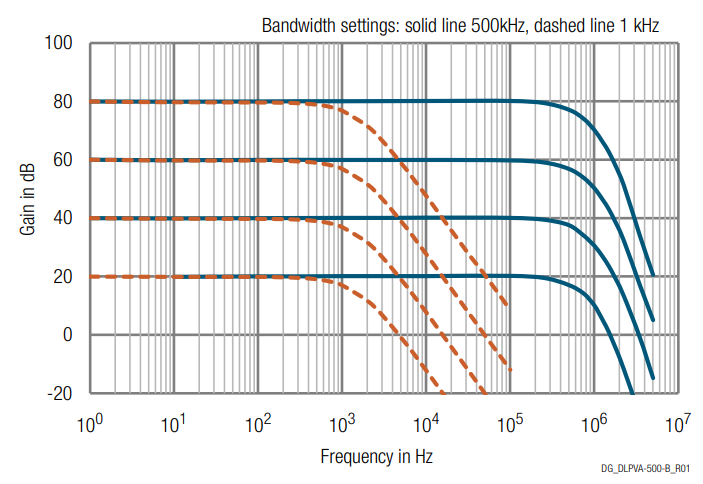

DLPVA‑500‑B‑S | |
|---|---|
| 增益 | |
| 增益档位 | 20/40/60/80 dB LED指示灯指示（输出负载 ≥ 100 kΩ） |
| 增益精度 | ± 0.05 dB |
| 频率响应 | |
| 下限截止频率 | 直流 / 1.5 Hz，可切换 |
| 上限截止频率（–3 dB） | 500 kHz / 1 KHz，可切换 |
| 上限截止频率滚降 | 12 dB/oct. |
| 时间响应 | |
| 上升/下降时间（10 %‑90 %） | 0.7 µs（带宽500 kHz） 350 µs（带宽1 kHz） |
| 输入特性 | |
| 输入阻抗 | 1 MΩ || 105 pF |
| 输入电压温漂 | 0.7 µV/°C |
| 等效输入噪声电压 | DLPVA‑500‑B‑S： 5.0 nV/√Hz（20 dB增益档） 2.0 nV/√Hz（40、60、80 dB） |
| DLPVA‑500‑B‑D： 5.0 nV/√Hz（20 dB增益档） 3.0 nV/√Hz（40、60、80 dB） | |
| 等效输入噪声电流 | 2 pA/√Hz |
| 1/f噪声转角频率 | 80 Hz |
| 输入偏置电流 | 0.8 µA |
| 输入偏置电流温漂 | 6 nA/°C |
| 输入失调电压 | ±4 mV，可通过失调调节电位器与外部控制电压调整 |
| 输出 | |
| 输出电压范围 | ± 10 V（输出负载 ≥100 kΩ） |
| 输出阻抗 | 50 Ω（接≥100 kΩ负载可获得最佳性能） |
| 最大输出电流 | ± 20 mA（具备短路保护） |
| 输出过载恢复时间 | 0.5 ms（20倍过载后） |
| 过载指示灯 | |
| 本放大器配有过载状态指示LED。当信号通路内信号幅值超出线性工作范围时，过载LED点亮。为保证放大器正常工作且信号无失真，请降低增益档位直至过载LED熄灭。 放大器输入开路或信号源电阻较高（例如外部交流耦合）时，过载LED也可能点亮；该场景下偏置电流会产生可观的输入电压。DLPVA‑500‑B‑S使用时信号源电阻应小于1 kΩ；DLPVA‑500‑B‑D应小于10 kΩ，或调低增益档位。 | |
| 数字控制 | |
| 控制输入电压范围 | 低电平：–0.8 …+0.8 V 高电平：+1.8 … +12 V，兼容TTL / CMOS |
| 控制输入电流 | 0 mA @ 0 V，1.5 mA @ +5 V，4.5 mA @ +12 V |
| 过载输出 | 未触发：+5 V，最大1 mA； 触发：0.8 V，最大‑10 mA |
| 外部失调控制 | |
| 失调控制电压范围 | ±10 V（+10 V对应输入失调电压+4 mV） |
| 失调控制输入阻抗 | 200 kΩ |
| 供电电源 | |
| 电压 | DC ±15 V（±14.5 V ~ ±16 V） |
| 电流 | 典型 ± 75 mA（建议电源输出能力最小 ± 150 mA） |
| 外壳 | |
| 重量 | 320 g |
| 材质 | AlMg4.5Mn，镀镍 |
三、使用说明书
四、应用范围
通用实验室放大器
自动化测量
工业传感器
探测器前置放大器
集成测量系统

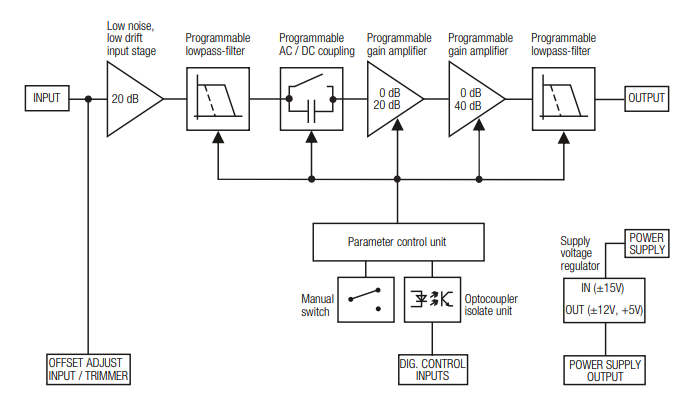

五、电路图
六、DLPVA-500系列
| 型号 | DLPVA‑500‑BLN‑S | DLPVA‑500‑B‑D | DLPVA‑500‑F‑S | DLPVA‑500‑F‑D |
| 输入级 | 单端、双极型 | 差分、双极型 | 单端、场效应管 | 差分、场效应管 |
| 输入 | 1 MΩ，BNC | 1 MΩ，LEMO | 1 TΩ，BNC | 1 TΩ，LEMO |
| 下限截止频率 | DC 可切换1.5 Hz | DC 可切换1.5 Hz | DC 可切换1.5 Hz | DC 可切换1.5 Hz |
| 上限截止频率 | 450 kHz 可切换1 kHz | 500 kHz 可切换1 kHz | 500 kHz 可切换1 kHz | 500 kHz 可切换1 kHz |
| 增益 | 40/60/80/100 dB | 20/40/60/80 dB | 20/40/60/80 dB | 20/40/60/80 dB |
| 输入电压噪声 | 0.7 nV/√Hz | 3.0 nV/√Hz | 5.0 nV/√Hz | 6.5 nV/√Hz |
| 输入电压温漂 | 0.5 μV/K | 0.7 μV/K | 1.3 μV/K | 1.3 μV/K |
| 共模抑制比 | — | 最大120 dB | — | 最大120 dB |
| 输出 | 50 Ω，BNC | |||
| 输出电压 | ±10 V（@ 100 kΩ负载） | |||
| 控制接口 | 3路光隔离数字输入，兼容TTL/CMOS | |||
