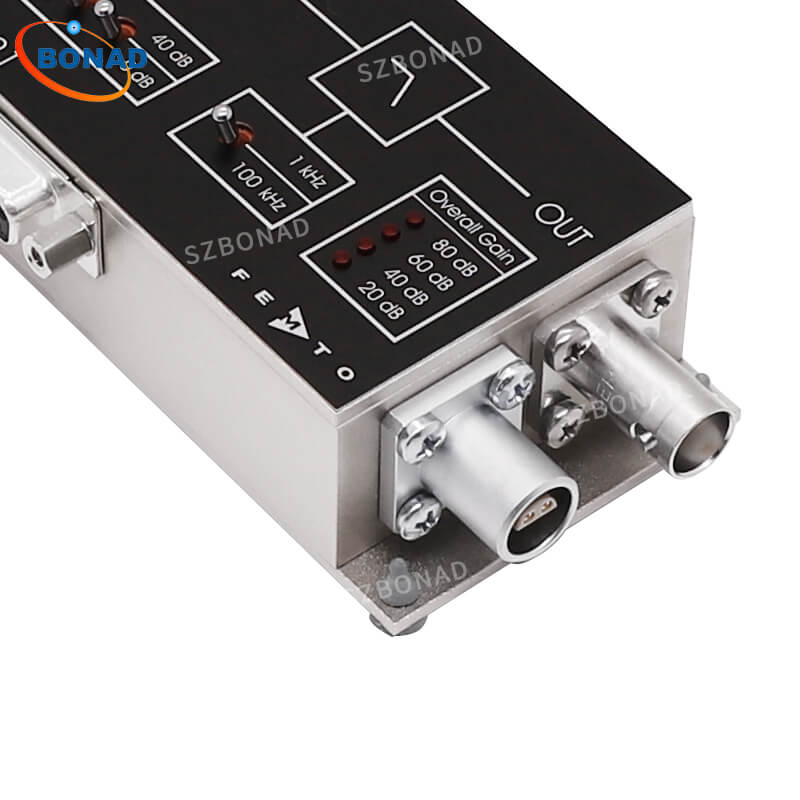

DLPVA-101-F-S是一款可调电压放大器，适用于测量小电压，带宽最高可达 100 kHz。该产品配备单端输入，且拥1 TΩ输入电阻。
一、主要特点
可变增益电压放大器增益设置 20/40/60/80 dB，
单端(场效应管)
典型源电阻 < 1 MΩ，
输入电阻 1 TΩ(BNC 接口)
带宽 DC/1.5 Hz – 1/100 kHz
二、技术参数
| DLPVA-101-F-S | |
|---|---|
| 增益 | |
| 增益值 | 20、40、60、80 dB，由LED指示灯指示（输出负载≥100 kΩ时） |
| 增益精度 | ± 0.05 dB |
| 频率响应 | |
| 低截止频率 | 直流/1.5 Hz，可切换 |
| 高截止频率（–3 dB） | 100 kHz/1 kHz，可切换 |
| 高截止频率滚降 | 12 dB/oct |
| 时间响应 | |
| 上升/下降时间 | 3.5 µs（带宽100 kHz时） 350 µs（带宽1 kHz时） |
| 输入 | |
| 输入阻抗 | 1 TΩ || 18 pF |
| 输入电压漂移 | 1.3 µV/°C |
| 等效输入噪声电压 | 增益档位： 20 dB：6.5 nV/√Hz 40、60、80 dB：5.0 nV/√Hz |
| 等效输入噪声电流 | 1.6 fA/√Hz |
| 1/f噪声拐点 | 80 Hz |
| 输入偏置电流 | 3 pA 典型值 |
| 输入偏置电流漂移系数 | 2.3 / 10 °C |
| 输入失调电压 | ±5 mV，可通过失调微调器和外部控制电压调节 |
| 共模电压范围 | ±8 V |
| 共模抑制比 | 120 dB（100 Hz时） 100 dB（10 kHz时） 80 dB（60 kHz时） |
| 输出 | |
| 输出电压范围 | ±10 V（输出负载≥100 kΩ时） |
| 输出阻抗 | 50 Ω（接≥100 kΩ负载可获得最佳性能） |
| 最大输出电流 | ±20 mA（防短路） |
| 输出过载恢复时间 | 0.5 ms（20倍过载后） |
| 过载指示灯 | 该放大器配备过载指示灯，用于指示过载状态。当信号通路内的信号电平超出线性工作范围时，过载指示灯将亮起。为保证放大器正常工作且无信号失真，需降低增益档位直至过载指示灯熄灭。 在以下工作条件下，过载指示灯也可能亮起： - 放大器在输入开路或高源阻抗下工作（如外部交流耦合）。由于输入阻抗接近无穷大，输入端的电荷会持续存在。为保证正常运 |
| 数字控制 | |
| 控制输入电压范围 | 低电平：–0.8~+0.8 V 高电平：+1.8~+12 V，兼容TTL/CMOS电平 |
| 控制输入电流 | 0 V时：0 mA +5 V时：1.5 mA +12 V时：4.5 mA |
| 过载输出 | 非激活状态：+5 V，最大1 mA 激活状态：0.8 V，最大–10 mA |
| 外部失调控制 | |
| 失调控制电压范围 | ±10 V（+10 V对应+5 mV输入失调电压） |
| 失调控制输入阻抗 | 200 kΩ |
| 电源 | |
| 供电电压 | 直流±15 V（工作范围±14.5 V至±16 V） |
| 供电电流 | ±75 mA 典型值（随工作条件变化，建议电源最小输出能力为±150 mA） |
| 外壳 | |
| 重量 | 320 g（0.7 lbs） |
| 材质 | 铝镁合金AlMg4.5Mn，镀镍处理 |
| 存储温度 | –40 °C~+80 °C |
| 工作温度 | 0 °C~+60 °C |
偏置可通过微调电位器或外部控制电压调节。通过 LED 指示选定的增益设置。输出端具备短路保护功能。通过 3 针 LEMO® 插座供电，设备随附配套连接器。可选配电源 PS-15，更多信息请参阅产品数据手册。
三、使用说明书

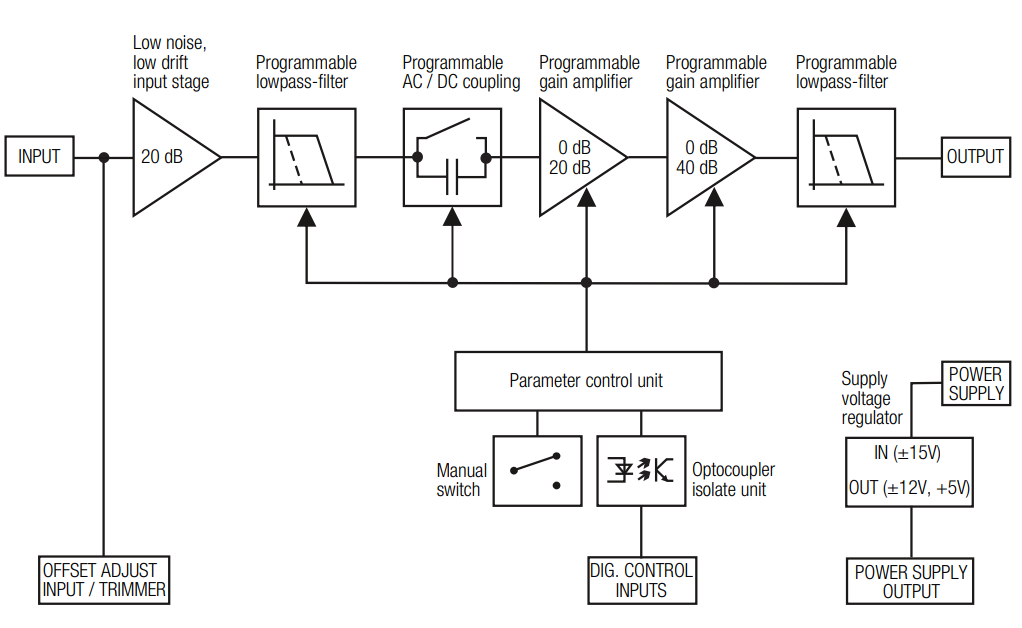

四、电流图
五、应用
通用实验室放大器
自动化测量
工业传感器
探测器前置放大器
集成测量系统
六、DLPVA系列
| Model | DLPVA-100-BUN-S | DLPVA-101-BLN-S | DLPVA-101-B-S | DLPVA-101-B-D | DLPVA-101-F-D |
| Input stage | Single ended, bipolar | Single ended, bipolar | Single ended, bipolar | Differential, bipolar | Differential, FET |
| Input | 1 kΩ, BNC | 1 MΩ, BNC | 1 MΩ, BNC | 1 MΩ, LEMO® | 1 TΩ, LEMO® |
| Lower Cut-Off Frequency | 1.5 Hz (AC only) | DC/1.5 Hz | DC/1.5 Hz | DC/1.5 Hz | DC/1.5 Hz |
| Upper Cut-Off Frequency [kHz] | 1/100 | 1/100 | 1/100 | 1/100 | 1/100 |
| Gain [dB] | 40/60/80/100 | 40/60/80/100 | 20/40/60/80 | 20/40/60/80 | 20/40/60/80 |
| Input Voltage Noise [nV/√Hz] | 0.4 | 0.7 | 2.0 | 3.0 | 6.5 |
| Input Voltage Drift [µV/°C] | - | 0.5 | 0.7 | 0.7 | 1.3 |
| CMRR | - | - | - | 120 dB max. | 120 dB max. |
| Output | <100 Ω, BNC | 50 Ω, BNC | |||
| Output Voltage | ±10 V (@ 100 kΩ Load) | ||||
| Control Interface | TTL, CMOS, opto-isolated | ||||
