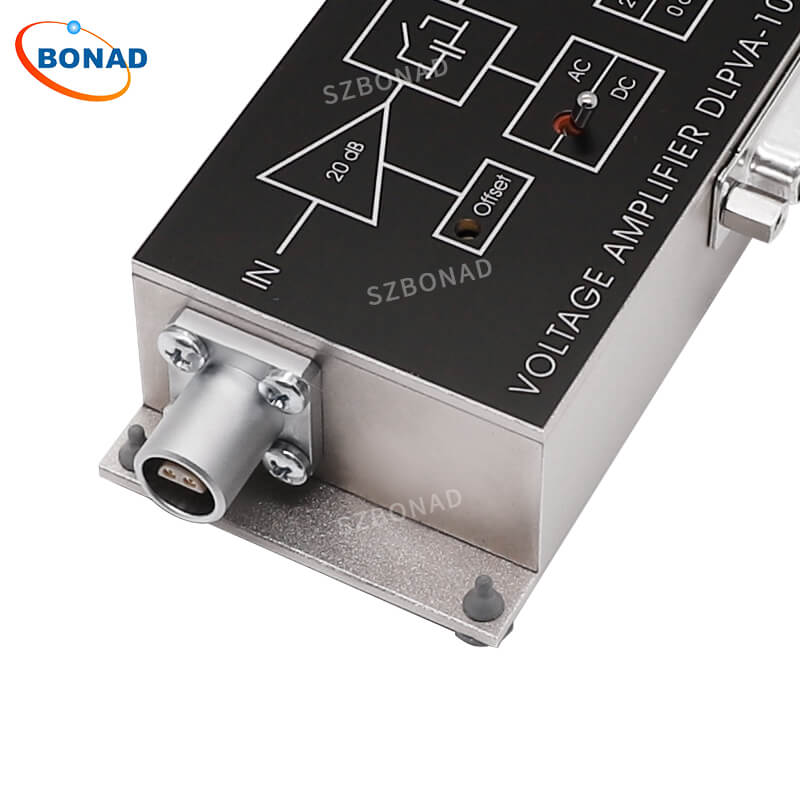

DLPVA-101-B-S是一款可调低频电压放大器，适用于微小电压测量，带宽最高可达 100 kHz。具备单端或差分输入类型，且配备 1 MΩ输入阻抗。
一、主要特点
可变增益电压放大器，增益档位 20/40/60/80 dB
真差分（双极型）
典型源阻抗 < 10 kΩ
输入阻抗 1 MΩ（LEMO®）
带宽 DC/1.5 Hz – 1100 kHz
二、规格参数
| DLPVA-101-B-D | |
|---|---|
| 增益 | |
| 增益值 | 20、40、60、80 dB（输出负载≥100 kΩ时） |
| 增益精度 | ±0.05 dB |

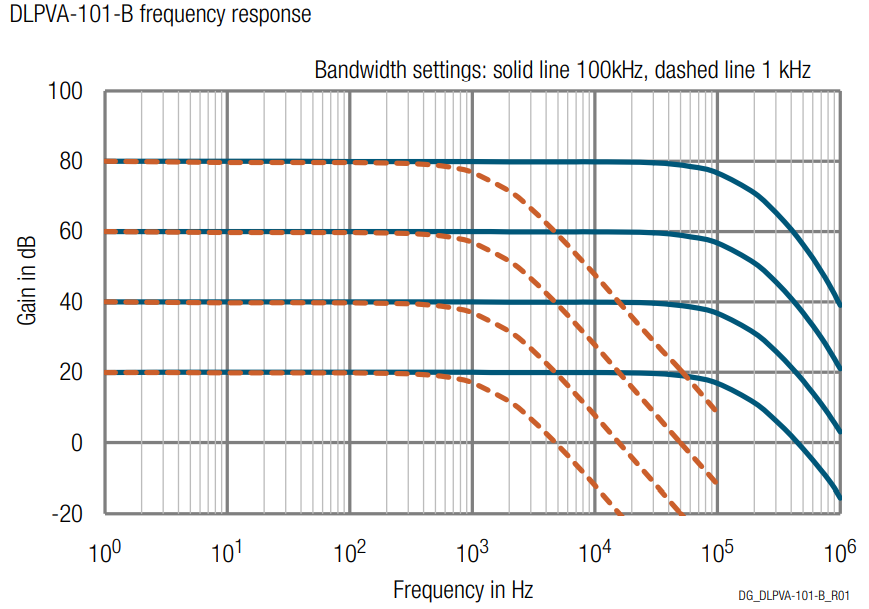

| 频率响应 | |
| 下限截止频率 | 直流/1.5 Hz，可切换 |
| 上限截止频率（–3 dB） | 100 kHz/1 kHz，可切换 |
| 上限截止频率滚降 | 12 dB/倍频程 |
| 时间响应 | |
| 上升/下降时间（10%–90%） | 3.5 µs（带宽100 kHz时） 350 µs（带宽1 kHz时） |
| 输入 | |
| 输入阻抗 | 1 MΩ || 105 pF |
| 输入电压漂移 | 0.7 µV/°C |
| 等效输入噪声电压 | 20 dB：5.0 nV/√Hz 40、60、80 dB：3 nV/√Hz（差分） |
| 等效输入噪声电流 | 2 pA/√Hz |
| 1/f噪声拐点 | 80 Hz |
| 输入偏置电流 | 0.8 µA |
| 输入偏置电流漂移 | 6 nA/°C |
| 输入失调电压 | ±4 mV，可通过失调微调器和外部控制电压调节 |
| 真差分输入 | 共模电压范围 ±8 V |
| 共模抑制比 120 dB（@ 100 Hz） 100 dB（@ 10 kHz） 80 dB（@ 60 kHz） | |
| 输出 | |
| 输出电压范围 | ±10 V（输出负载≥100 kΩ时） |
| 输出阻抗 | 50 Ω（建议接≥100 kΩ负载以获得最佳性能） |
| 最大输出电流 | ±20 mA（具备短路保护功能） |
| 输出过载恢复时间 | 0.5 ms（20倍过载后） |
| 过载指示灯 | 该放大器配备LED指示灯，用于显示过载状态。当信号通路内的信号电平超出线性工作范围时，过载指示灯将亮起。为确保放大器正常工作且无信号失真，请降低增益设置直至过载指示灯熄灭。
以下工作条件下，过载指示灯也可能亮起： - 放大器在输入开路或高源阻抗条件下工作（例如外部交流耦合）。这种情况下，偏置电流可能会产生明显的输入电压。为保证正常工作，DLPVA-101-B-D型号请使用小于10 kΩ的源阻抗，或切换至更低的增益设置。 - 当使用具备差分输入级的 DLPVA-101-B-D 时，若共模输入电压超出共模电压范围，过载指示灯可能会亮起。这种情况在信号源相对于放大器接地端处于浮空状态时容易发生。为保证设备正常工作，请确保共模电压相对于放大器接地端维持在允许的共模电压范围内。请在信号源接地端与放大器接地端之间建立电气连接，以防止输入电压漂移至允许的共模范围之外。 |
| 数字控制 | |
| 控制输入电压范围 | 低电平：–0.8…+0.8 V 高电平：+1.8…+12 V，兼容TTL/CMOS电平 |
| 控制输入电流 | 0 V时：0 mA；+5 V时：1.5 mA；+12 V时：4.5 mA |
| 过载输出 | 非激活状态：+5 V，最大1 mA 激活状态：0.8 V，最大–10 mA |
| 外部失调控制 | |
| 失调控制电压范围 | ±10 V（+10 V对应+4 mV输入失调电压） |
| 失调控制输入阻抗 | 200 kΩ |
| 电源 | |
| 供电电压 | 直流±15 V（允许范围±14.5 V至±16 V） |
| 供电电流 | ±75 mA typ.（建议电源最小输出能力为±150 mA） |
| 外壳 | |
| 重量 | 320 g（0.7 lbs） |
| 材质 | 铝镁合金AlMg4.5Mn，表面镀镍 |
| 存储温度 | –40 °C…+80 °C |
| 工作温度 | 0 °C…+60 °C |

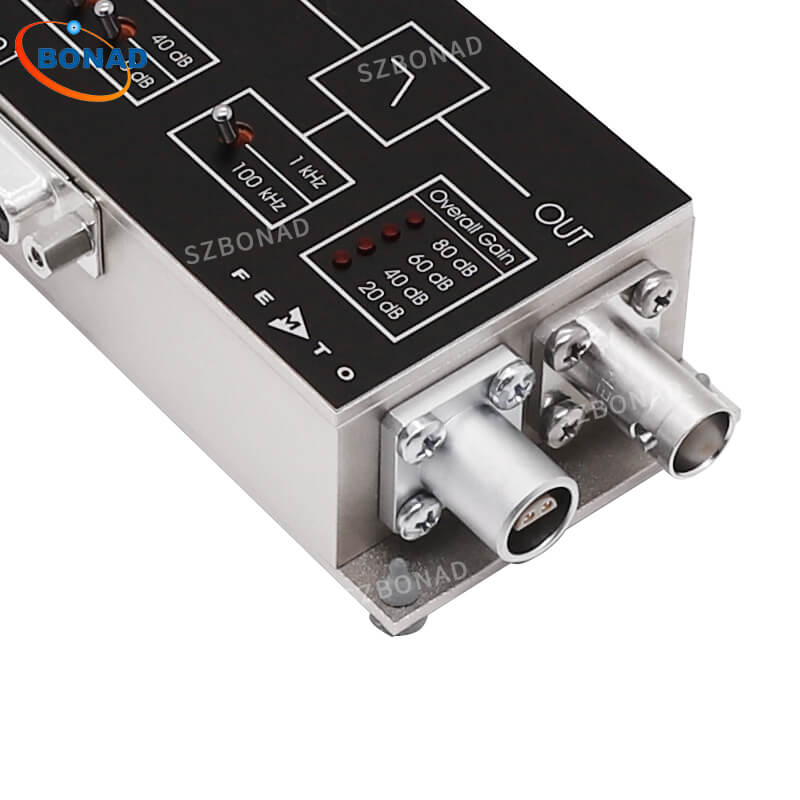

失调电压可通过微调电位器或外部控制电压调节。通过 LED 指示所选增益档位。输出具备短路保护功能。电源通过 3 针 LEMO® 接口供电。设备随附配套连接器。可选配电源 PS-15。更多详情请查阅产品规格书。
三、使用说明书
四、电路图
五、应用
通用实验室放大器
自动化测量
工业传感器
探测器前置放大器
集成测量系统
六、DLPVA 系列
| Model | DLPVA-100-BUN-S | DLPVA-101-BLN-S | DLPVA-101-B-S | DLPVA-101-F-S | DLPVA-101-F-D |
| Input stage | Single ended, bipolar | Single ended, bipolar | Single ended, bipolar | Single ended, FET | Differential, FET |
| Input | 1 kΩ, BNC | 1 MΩ, BNC | 1 MΩ, BNC | 1 TΩ, BNC | 1 TΩ, LEMO® |
| Lower Cut-Off Frequency | 1.5 Hz (AC only) | DC/1.5 Hz | DC/1.5 Hz | DC/1.5 Hz | DC/1.5 Hz |
| Upper Cut-Off Frequency [kHz] | 1/100 | 1/100 | 1/100 | 1/100 | 1/100 |
| Gain [dB] | 40/60/80/100 | 40/60/80/100 | 20/40/60/80 | 20/40/60/80 | 20/40/60/80 |
| Input Voltage Noise [nV/√Hz] | 0.4 | 0.7 | 2.0 | 5.0 | 6.5 |
| Input Voltage Drift [µV/°C] | - | 0.5 | 0.7 | 1.3 | 1.3 |
| CMRR | - | - | - | - | 120 dB max. |
| Output | <100 Ω, BNC | 50 Ω, BNC | |||
| Output Voltage | ±10 V (@ 100 kΩ Load) | ||||
| Control Interface | TTL, CMOS, opto-isolated | ||||
