DLPVA-101-F-D是一款可调电压放大器，用于测量小电压，带宽最高可达 100 kHz。可提供FET 输入以及 1 TΩ输入阻抗。
一、主要特点
增益可调 20～80 dB，以 20 dB 步进切换
FET 输入级，阻抗 1 TΩ
具备 ±3 kV 瞬态保护
单端及真差分输入型号
带宽 DC–100 kHz，可切换至 1 kHz
1.3 µV/°C 直流漂移
120 dB 共模抑制比
低至 5 nV/√Hz 输入噪声
可切换 AC/DC 耦合
二、技术规格
| DLPVA-101-F-D | |
|---|---|
| 增益 | |
| 增益值 | 20, 40, 60, 80 dB，由LED指示（@输出负载 ≥100 kΩ） |
| 增益精度 | ± 0.05 dB |
| 频率响应 | |
| 下限截止频率 | DC / 1.5 Hz，可切换 |
| 上限截止频率（–3 dB） | 100 kHz / 1 kHz，可切换 |
| 上限截止频率滚降 | 12 dB/oct |
| 时间响应 | |
| 上升/下降时间 | 3.5 µs（@带宽 100 kHz） 350 µs（@带宽 1 kHz） |
| 输入 | |
| 输入阻抗 | 1 TΩ || 18 pF |
| 输入电压温漂 | 1.3 µV/°C |
| 等效输入噪声电压 | 增益设置（DLPVA-101-F-D）： 20 dB：7.5 nV/√Hz 40、60、80 dB：6.5 nV/√Hz |
| 等效输入噪声电流 | 1.6 fA/√Hz |
| 1/f噪声拐角频率 | 80 Hz |
| 输入偏置电流 | 3 pA typ. |
| 输入偏置电流温漂 | 系数：2.3 / 10 °C |
| 输入失调电压 | ±5 mV，可通过失调微调电位器及外部控制电压调节 |
| 共模电压范围 | ±8 V |
| 共模抑制比 | 120 dB（@ 100 Hz） 100 dB（@ 10 kHz） 80 dB（@ 60 kHz） |
| 输出 | |
| 输出电压范围 | ±10 V（@ ≥100 kΩ 输出负载） |
| 输出阻抗 | 50 Ω（以≥100 kΩ负载端接可获得最佳性能） |
| 最大输出电流 | ±20 mA（具备短路保护） |
| 输出过载恢复时间 | 0.5 ms（20倍过载后） |
| 过载指示灯 | 该放大器配有LED用于指示过载状态。当信号通路内的信号电平超出线性工作范围时，过载指示灯点亮。为保证放大器无信号失真正常工作，请降低增益设置直至过载指示灯熄灭。 以下工作条件下过载指示灯也可能点亮： - 放大器输入开路或采用高源阻抗（如外部交流耦合）工作时。由于输入阻抗接近无穷大，输入端积累的电荷会保持存在。正常工作请使用小于100 MΩ的源阻抗，或切换至更低增益档位。 - 采用差分输入级的DLPVA-101-F-D时，若共模输入电压超出共模电压范围，过载指示灯可能点亮。这种情况易出现在信号源相对于放大器地悬浮时。正常工作需保证共模电压相对于放大器地处于允许的共模电压范围内。将信号源地与放大器地电气连接，确保输入不会超出容许的共模范围。 |
| 数字控制 | |
| 控制输入电压范围 | 低电平：–0.8 … +0.8 V 高电平：+1.8 … +12 V，兼容TTL/CMOS |
| 控制输入电流 | 0 mA @ 0 V 1.5 mA @ +5 V 4.5 mA @ +12 V |
| 过载输出 | 未激活：+5 V，最大 1 mA 激活：0.8 V，最大 –10 mA |
| 外部失调控制 | |
| 失调控制电压范围 | ±10 V（+10 V 对应 +5 mV 输入失调电压） |
| 失调控制输入阻抗 | 200 kΩ |
| 其它参数 | |
| 电源电压 | DC ±15 V（±14.5 V 至 ±16 V） |
| 电源电流 | ±75 mA typ.（取决于工作条件，推荐电源最小带载能力 ±150 mA） |
| 重量 | 320 g（0.7 lbs） |
| 材料 | AlMg4.5Mn，镀镍 |
| 存储温度 | –40 °C … +80 °C |
| 工作温度 | 0 °C … +60 °C |

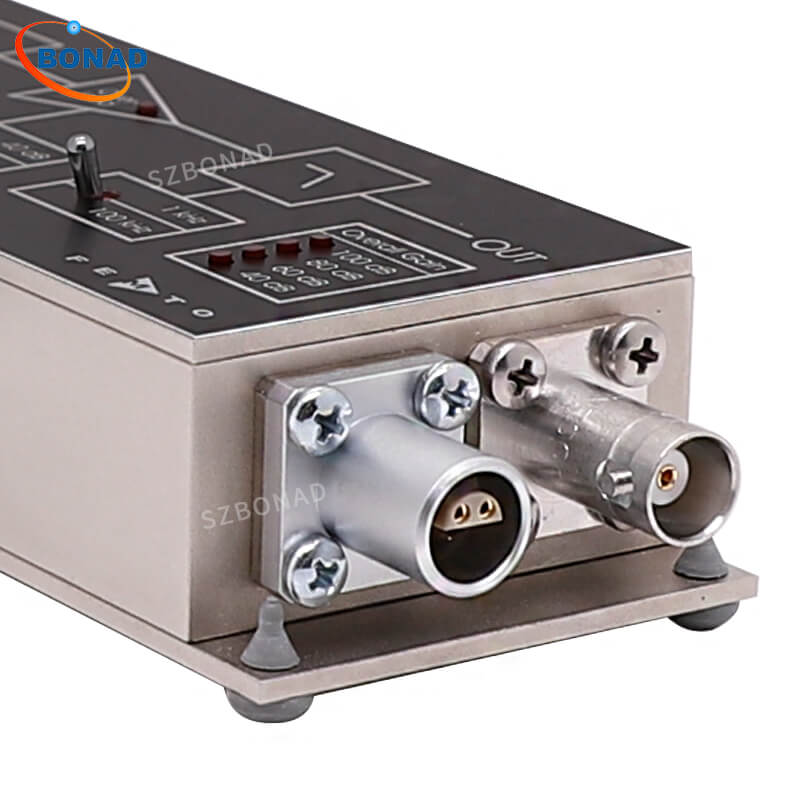

可通过微调电位器或外部控制电压调节偏置。LED 指示当前所选增益设置。输出具备短路保护。电源通过 3 针 LEMO® 插座供电，设备随附配套连接器。可选配 PS‑15 电源。更多信息请参阅数据手册。
三、使用说明书

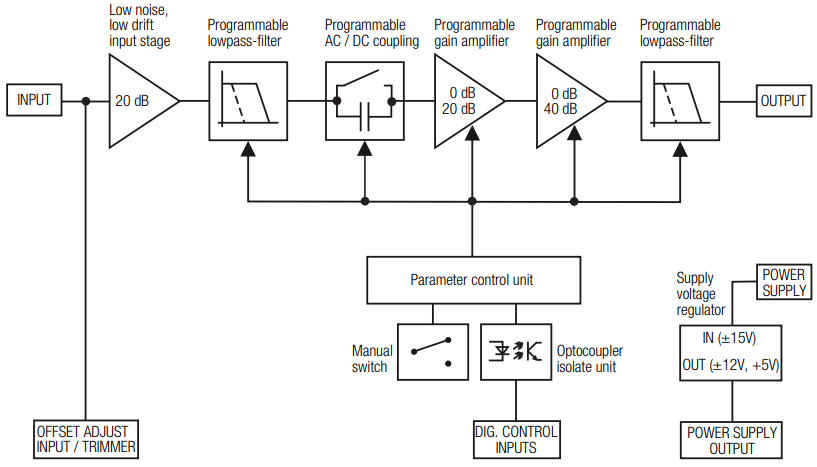

四、电路图
五、应用
通用实验室放大器
自动化测量
工业传感器
探测器前置放大器
集成测量系统
六、DLPVA系列
| Model | DLPVA-100-BUN-S | DLPVA-101-BLN-S | DLPVA-101-B-S | DLPVA-101-B-D | DLPVA-101-F-D |
| Input stage | Single ended, bipolar | Single ended, bipolar | Single ended, bipolar | Differential, bipolar | Differential, FET |
| Input | 1 kΩ, BNC | 1 MΩ, BNC | 1 MΩ, BNC | 1 MΩ, LEMO® | 1 TΩ, LEMO® |
| Lower Cut-Off Frequency | 1.5 Hz (AC only) | DC/1.5 Hz | DC/1.5 Hz | DC/1.5 Hz | DC/1.5 Hz |
| Upper Cut-Off Frequency [kHz] | 1/100 | 1/100 | 1/100 | 1/100 | 1/100 |
| Gain [dB] | 40/60/80/100 | 40/60/80/100 | 20/40/60/80 | 20/40/60/80 | 20/40/60/80 |
| Input Voltage Noise [nV/√Hz] | 0.4 | 0.7 | 2.0 | 3.0 | 6.5 |
| Input Voltage Drift [µV/°C] | - | 0.5 | 0.7 | 0.7 | 1.3 |
| CMRR | - | 120 dB max. | 120 dB max. | ||
| Output | <100 Ω, BNC | 50 Ω, BNC | |||
| Output Voltage | ±10 V (@ 100 kΩ Load) | ||||
| Control Interface | TTL, CMOS, opto-isolated | ||||
