DHPVA-101是一款可调电压放大器，用于测量小电压，带宽处于 100MHz 范围。
一、主要特点
增益可调 10～60 dB(×3～×1000)，以 10 dB 步进切换
带宽 DC～100 MHz，可切换至 10 MHz
内置温度补偿，低偏置漂移 0.3 µV/°C
2.3 nV/√Hz 输入噪声
可切换 AC/DC 耦合
带宽、频率及脉冲响应与增益设置无关
本地及远程控制
直流监测输出
二、技术规格
| DHPVA-101 | |
|---|---|
| 增益 | |
| 增益值 | 10、20、30、40、50、60 dB，以10 dB步进可调 |
| 增益精度 | ±0.15 dB |
| 频率响应 | |
| 下限截止频率 | DC / 10 Hz，可切换 |
| 上限截止频率 | 100 MHz，可切换至10 MHz（近似贝塞尔滤波特性，保证纯净脉冲响应） |

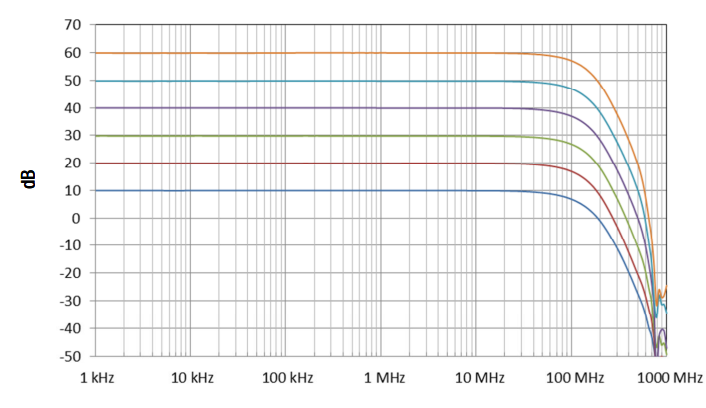

| 上限截止频率滚降 | 见频率响应曲线图 |
| 时间响应 | |
| 上升/下降时间（10 % - 90 %） | 3.5 ns（@ 100 MHz） 35 ns（@ 10 MHz） |
| 输入 | |
| 输入阻抗 | 50 Ω |
| 输入回波损耗 | –37 dB @ 50 MHz –31 dB @ 100 MHz –21 dB @ 200 MHz |
| 输入电压温漂 | 0.3 µV/°C |
| 等效输入电压噪声 | 2.3 nV/√Hz（@ 30 - 60 dB 增益） |
| 等效输入电流噪声 | 3.0 pA/√Hz |
| 1/f噪声拐角频率 | 20 kHz |
| 输入偏置电流 | <200 nA |
| 输入失调电压 | –10 mV … +10 mV，可通过失调电位器及外部控制电压调节 |
| 输出 | |
| 输出阻抗 | 50 Ω（接50 Ω负载可获得最佳性能） |
| 输出回波损耗 | –40 dB @ 50 MHz –35 dB @ 100 MHz –31 dB @ 200 MHz |
| 输出电压范围 | 2 VPP（线性放大状态下） |
| 最大输出功率 | +10 dBm |
| 最大输出电流 | 70 mA |
| 总谐波失真 | <0.5 %（@ 10 MHz，1 VPP） |
| 监控输出 | |
| 监控输出增益 | x1（负载≥1 MΩ） |
| 监控输出电压范围 | ±5 V |
| 监控输出电流 | ±10 mA |
| 监控输出带宽 | DC … 100 kHz |
| 监控输出阻抗 | 50 Ω（设计适配≥1 MΩ负载） |
| 指示灯 | |
| 功能 | 增益设置指示 |
| 数字控制 | |
| 控制输入电压范围 | 低电平：–0.8 … +0.8 V 高电平：+1.8 … +12 V，兼容TTL / CMOS |
| 控制输入电流 | 0 mA @ 0 V 1.5 mA @ +5 V 4.5 mA @ +12 V |
| 增益控制切换时间 | 5 ms |
| 外部失调控制 | |
| 外部失调控制电压范围 | ±10 V，对应±10 mV输入失调 |
| 失调控制输入阻抗 | 20 kΩ |
| 其它规格 | |
| 电源电压 | ±15 V |
| 电源电流 | 典型值±120 mA（取决于工作条件），最大值±400 mA |
| 稳压电源输出 | ±12 V / 最大50 mA，+5 V / 最大50 mA |
| 重量 | 560 g（1.24 lb） |
| 材料 | AlMg4.5Mn，镀镍 |
| 存储温度 | –40 °C … +85 °C |
| 工作温度 | 0 °C … +50 °C |
可通过微调电位器或外部控制电压调节失调电压。LED 指示所选增益设置。输出具备短路保护。通过 3 针 Lemo® 插座供电。设备随附配套连接器。可选购 PS-15 系列电源。更多信息请参见数据手册或联系 FEMTO。
改进型号 DHPVA-101 和 DHPVA-201 替代原有型号 DHPVA-100 和 DHPVA-200。二者完全兼容，电气性能至少达到同等水平或更优。若提供足够的替代散热条件，如将放大器安装至足够大的机箱 / 机架系统，可移除散热器。
三、使用说明书

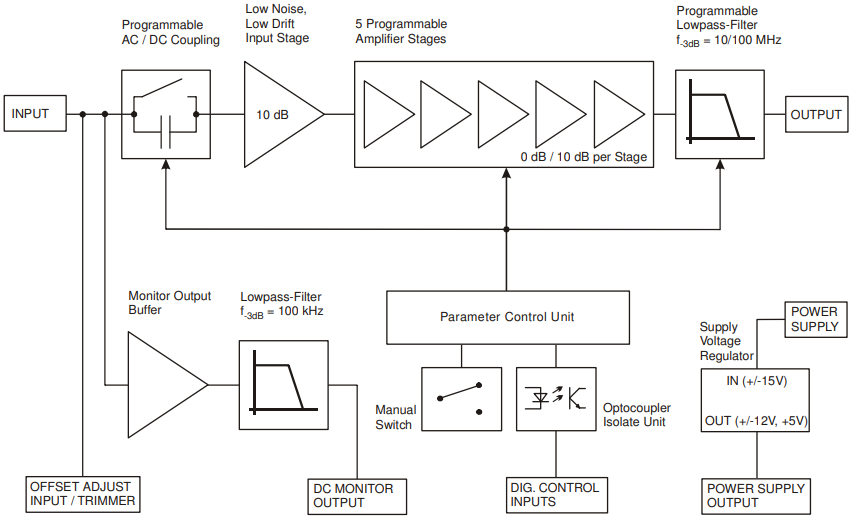

四、电路图
五、应用
示波器与瞬态记录仪前置放大器
光电倍增管与微通道板放大器
光接收器及电流放大器用信号放大器
时间分辨脉冲与瞬态测量
自动化测量系统
集成于紧凑型系统
六、大宽带电压放大器系列
| Model | DHPVA-101 | DHPVA-201 |
| Lower Cut-Off Frequency | DC/10 Hz, switchable | DC/10 Hz, switchable |
| Upper Cut-Off Frequency | 10/100 MHz, switchable | 20/200 MHz, switchable |
| Gain Flatness [dB] | ±0.15 | ±0.15 |
| Gain [dB] | 10/20/30/40/50/60, switchable | 10/20/30/40/50/60, switchable |
| Input Noise Voltage | 2.3 nV/√Hz | 2.3 nV/√Hz |
| Input Voltage Drift | 0.3 µV/°C | 0.3 µV/°C |
| Input/Output | 50 Ω, BNC | 50 Ω, BNC |
| Input Return Loss S11 | -31 dB @ 100 MHz | -22 dB @ 200 MHz |
| Output Return Loss S22 | -35 dB @ 100 MHz | -30 dB @ 200 MHz |
| Output Voltage (Power) | ±1 V (+10 dBm) | ±1 V (+10 dBm) |
| Monitor Output | DC - 100 kHz | DC - 100 kHz |
| Control Interface | TTL, CMOS, opto-isolated | TTL, CMOS, opto-isolated |
