PVOA-211C01331
一、产品介绍
PVOA 高精度系列可变光衰减器(PVOA)具有出色性能，插入损耗超低(0.2 dB)，工作范围覆盖 300 至 2100 nm。其特点是光路连续、无间隙，设置稳定性极高(0.1 dB)，且线性响应与输入光功率无关。PVOA 基于创新的微机电系统(MEMS)平台，配备快速压电执行器、集成激光器和光学位置传感器，由电信号控制实现精确、稳定的衰减，即使环境变化也能保持精度。与典型的反馈控制型 VOA 不同，它不抽取信号光(以免增加损耗)，即使在低光功率下也能保持精度，从而确保光传输不中断。这使其非常适用于干涉式传感器、高达 200 Gb/s 的超高速数据传输，以及需要宽波长覆盖的应用。它兼容外径 125 微米的光纤，其他直径可应要求提供。PVOA 可在精度要求下精确控制至 30 dB，在精度要求不高时衰减可达 65 dB。PVOA 也可作为带四个光纤端口的组件提供：两个用于 VOA，一个用于激光输入，一个用于连接探测器。激光器与探测器构成反馈控制回路，以精确管理衰减。
二、产品参数
| 参数 | Min | Typical | Max | Unit |
|---|---|---|---|---|
| 工作波长 | 300 | 2500 | nm | |
| 插入损耗 [1] | 0.1 | 0.2 | 0.5 | dB |
| 偏振相关损耗 | 0.1 | 0.3 | dB | |
| 波长相关损耗 | 0.01 | 0.1 | dB | |
| 衰减精度/重复性 0.5-30dB | 0.1 | 0.2 | dB | |
| 衰减设置重复性 | 0.1 | dB | ||
| 消光比（仅PM版本） | 19 | 25 | 28 | dB |
| 衰减 | 0 | 50 | 60 | dB |
| 偏振模色散（仅SM版本） | 0.01 | 0.05 | ps | |
| 回波损耗 [2] | 55 | dB | ||
| 响应时间 | 5 | 50 | ms | |
| 功耗 | 4 | W | ||
| 光功率承受能力 [3] | 600 | mW | ||
| 工作温度 | -5 | 75 | ℃ | |
| 存储温度 | -40 | 85 | ℃ | |
| 封装尺寸 | 40x25x10 | mm |
[1] 不含连接器且处于室温下。对于纤芯 > 8 mm 的光纤，纤芯越小损耗越高
[2] 适用于 SM 光纤
[3] 适用于纤芯尺寸 >8 mm 的光纤。小纤芯请参见末尾曲线
三、特点
0.3 dB 低损耗
0.1 dB 重复性
300–2100 nm 宽带
65 dB 衰减
SM、PM、MM、106 µm
1 W 光功率
线性响应
四、应用
传感器
通道平衡
仪器仪表

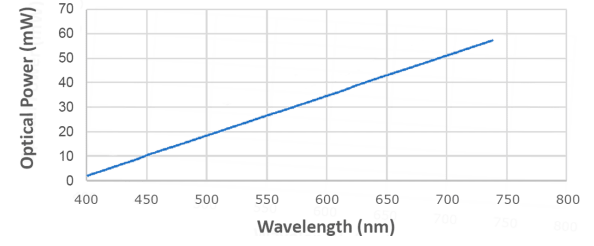

标准单模光纤的光功率承载能力与波长之间的关系

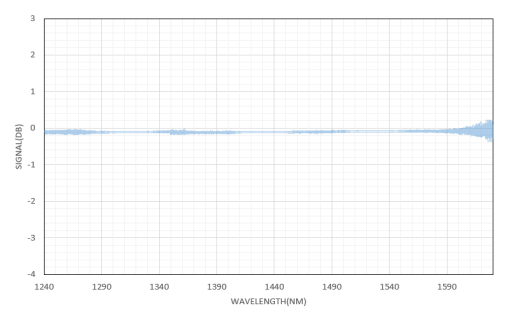

典型插入损耗与波长(1240–1630 nm)的关系
