PNSA-S15111331
一、产品介绍
精密高速光衰减器通过在 NanoSpeed(NS)衰减器的光纤输入与输出端集成双抽头探测器，并采用闭环反馈电路进行实时控制，从而实现与环境影响无关的恒定衰减或恒定输出功率。单级设计提供约 20 dB 动态范围，双级配置可扩展至约 30 dB;可将多个 NS 衰减器级联以获得更宽的波长覆盖，代价是插入损耗增加。
该器件提供常开(默认低损耗)和常遮挡(稳定光阻断)两种配置，可实现从亮到暗或暗到亮的受控转换。控制通过 0–5 V SMA 模拟输入或带 GUI 的 micro-USB 实现;由于回路动态特性，功率控制比衰减更快;典型 USB 响应时间约为 1 ms，采用基于 Linux 的控制时还可进一步缩短。输入与输出光功率均被持续监测，并可通过 GUI 和 USB 数字输出读取。
该模块可主动补偿缓慢的 PDL 变化并抑制快速光功率瞬变，完全非机械式，已通过军用规范和航天飞行认证，设计可连续运行 20 年以上。随附 12 V 电源适配器。低于 800 nm 的波长需要特殊晶体，成本更高。
二、产品参数
| 参数 | 最小 | 典型 | 最大 | 单位 | |
|---|---|---|---|---|---|
| 中心波长 | 760 | 2000 | nm | ||
| 波长范围 | 单级 VOA | 60 | nm | ||
| 双级 VOA | 120 | ||||
| 三级 VOA | 220 | ||||
| 插入损耗 [1] | 1260 -1650nm | 1.4 | 2.4 | dB | |
| 960 - 1100nm | 1.6 | 2.6 | dB | ||
| 760 – 960nm | 1.8 | 2.8 | dB | ||
| 衰减范围 [2] | 单级 | 18 | 20 | 25 | dB |
| 双级 | 30 | 35 | dB | ||
| 三级 | 50 | dB | |||
| 回波损耗 | 45 | 50 | dB | ||
| 响应时间 [3] | 1 | μs | |||
| 衰减调节分辨率 | 连续 | dB | |||
| 工作光功率 (CW) | 0.5 | 20 | W | ||
| 偏振消光比 | 20 | 24 | 32 [2] | dB | |
| 电控信号 (SMA 连接器) | 0 | 5 | V | ||
| 电源 | 11 | 12 | 13 | V | |
| 工作温度 [4] | -5 | 45 | ℃ | ||
| 存储温度 | -40 | 85 | ℃ | ||
| 重量 | 0.7 | lb | |||
[1] 针对单个器件。不含连接器。每个连接器增加 0.3dB。包含用于反馈控制的功率分接。
[2] 对于 SM 和 PM，对于 MM，该值与 mold fill ratio 有关。
[3] 高 ER 版本需特殊订购。
[4] VOA 可在更宽的温度范围内工作，最低可达 -10 至 70°C，但某些性能(如最大衰减)会下降。
三、主要特点
无活动部件
高可靠性
高速
高精度
高达 10W
四、应用
无漂移
高重复性
激光功率调节
浪涌功率防护
功率平衡
仪器仪表

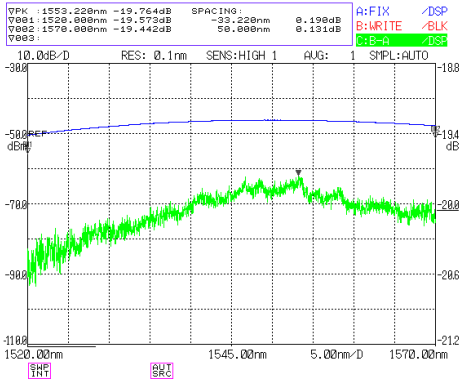

五、20dB 衰减下的典型波长依赖性

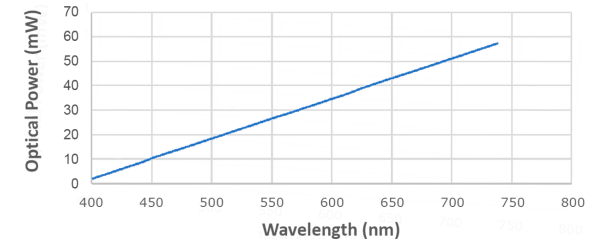

六、标准 SM 光纤的光功率处理能力与波长的关系
