MOPR-115A11131
一、产品介绍
光功率调节器旨在通过补偿输入波动来保持恒定的输出功率。其工作方式是用探测器抽取一小部分输出光，并将其馈入精密闭环电路，由该电路控制位于输入与输出之间的 MEMS 可变光纤衰减器。凭借宽动态范围，它可有效抑制高达 40 dB 的输入浪涌，对输出进行限制。输出功率电平可通过调节螺钉手动调整，或通过 USB 连接的 GUI 远程调整。系统需要约 2 dB 的插入损耗才能有效调节输出功率。此外，它还可补偿偏振相关损耗(PDL)变化以及光功率波动。该调节器为稳定和限制光功率提供了高性价比的解决方案，由随模块附带的 5 V 电源适配器供电。
二、产品参数
| 参数 | 最小 | 典型 | 最大 | 单位 | |
|---|---|---|---|---|---|
| 波长 | 450 | 2500 | nm | ||
| 插入损耗 [1] | 1 | 1.2 | 2 | dB | |
| 衰减范围 | 40 | 45 | 70 | dB | |
| 精度 [2] | 0.6-30dB | 0.05 | 0.1 | dB | |
| 30-60dB | 0.2 | 0.6 | dB | ||
| 60-80dB | 1 | 3 | dB | ||
| 消光比 (仅 PM 版本) | 18 | 23 | 25 | dB | |
| 偏振模色散 (仅 SM 版本) | 0.01 | 0.05 | ps | ||
| 回波损耗 | 55 | dB | |||
| 响应时间 [3] | 5 | 10 | 150 | ms | |
| 功耗 | 0.5 | W | |||
| 光功率处理 (CW) | 300 | 500 | mW | ||
| 工作温度 | -10 | 75 | ℃ | ||
| 存储温度 | -40 | 85 | ℃ | ||
| 重量 | 30 | g | |||
[1] 不含连接器且处于室温下
[2] 在 40 nm 波长范围内
[3] 与光强波动水平相关
三、主要特点
低损耗
0.1 dB 重复性
宽带
40 dB 动态范围
SM、PM、MM
USB
线性响应
四、应用
功率控制
功率调节
浪涌保护
仪器仪表

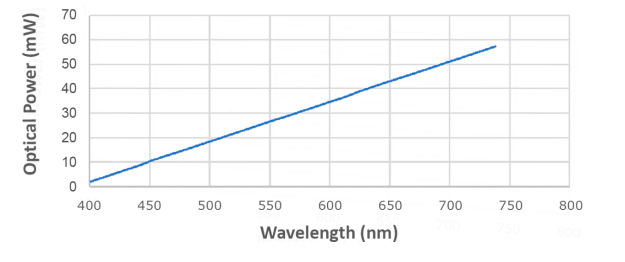

五、标准单模光纤的光功率承载能力与波长之间的关系

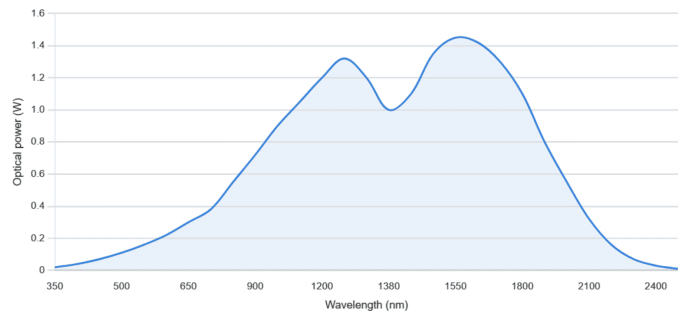

六、常规单模光纤/保偏光纤的光功率承载能力与波长的关系
单模光纤所能承载的光功率不仅受吸收效应(会导致损耗增加并产生热量)的限制，还受到非线性效应的制约。该曲线展示了标准单模光纤在连续波(CW)工作模式下大致的安全功率范围。实际的功率极限取决于光纤设计、纤芯尺寸、光纤长度以及激光器的特性。采用特种光纤可显著提高这一功率极限。
