HPNA-111511331111
一、产品介绍
HPNA 系列 VOA 测量级可变光衰减器专为精密实验室计量而设计，采用真正的光吸收机制，可提供 0.05 dB 重复性与 65 dB 衰减，且信号失真极小。与会改变空间分布的传统机械阻挡或微弯方法不同，这种基于吸收的架构保留了发射模场分布，且不会引入模式滤波伪影——使其成为准确表征多模与单模器件的理想选择——同时确保在宽动态功率范围内实现稳定的、与输入强度无关的衰减。该 VOA 兼容 SM、MM 或 PM 光纤，包含一个由 USB 或 RS232 控制的 PCB(带 GUI)以及可壁插式电源。
二、主要特点
低损耗
0.1 dB 重复性
70 dB 衰减
SM、PM、MM
USB
三、产品参数
| 参数 | Min | Typical | Max | Unit | |
|---|---|---|---|---|---|
| 中心波长 | 850 | 1550 | 2500 | nm | |
| 波长范围 | ±100 | nm | |||
| 插入损耗 [1] | 0.4 | 0.6 | 0.8 | dB | |
| 偏振相关损耗 [2] | 0.15 | 0.5 | dB | ||
| 波长相关损耗 [2] | 0.1 | 0.2 | dB | ||
| 衰减范围 | 50 | 60 | 80 | dB | |
| 衰减分辨率（10位步进电机） | 0.06 | dB | |||
| 精度/重复性 [3] | 0.6–30 dB | 0.1 | dB | ||
| 30–60 dB | 0.5 | dB | |||
| 消光比（仅PM版本） | 18 | 23 | 30 | dB | |
| 偏振模色散（仅SM版本） | 0.01 | 0.05 | ps | ||
| 回波损耗 | SM | 55 | dB | ||
| MM | 45 | dB | |||
| 响应 | 50 | 500 | ms | ||
| 功耗 | 1 | W | |||
| 光功率承受能力 (CW) | 300 | 500 | mW | ||
| 工作温度 | ﹣10 | +75 | ℃ | ||
| 存储温度 | ﹣40 | +85 | ℃ | ||
| 封装尺寸 | 80x50x40 | mm | |||
[1] 不带连接器且在室温下。
[2] 在衰减小于 20 dB 时。
[3] 在 40 nm 波长范围内。

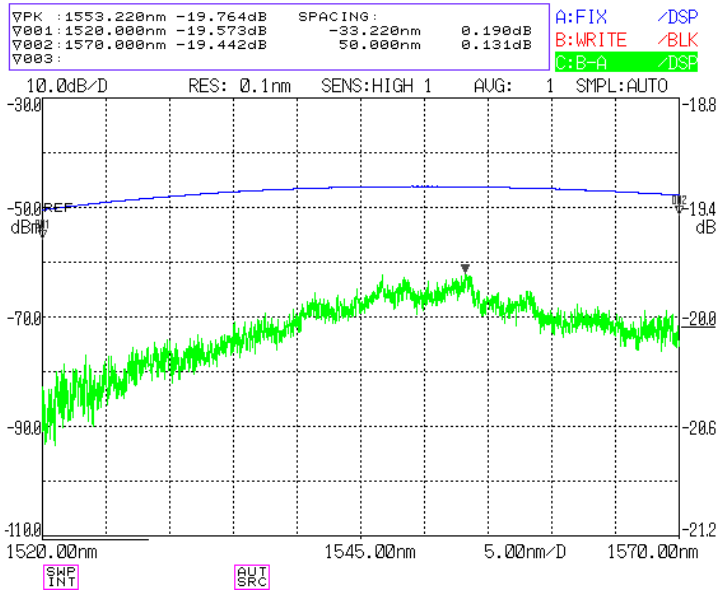

四、20dB 衰减下的典型波长依赖性
五、应用
功率控制
测量
校准
仪器仪表
