LCA系列是用于测量极小电流的跨阻放大器，带宽在kHz范围内。它们具有固定增益，并针对小带宽下的最高增益进行了优化。
一、特点
可切换跨阻(增益)：1 x 10¹² V/A 和 1 x 10¹³ V/A
极低输入噪声电流：0.18 fA/√Hz
上升时间：0.2 s
可切换低通滤波器：2 Hz、0.3 Hz 和 0.1 Hz
抗 ±2 kV 瞬态电压保护
二、规格参数
| 增益（跨阻） | 1 × 10¹² V/A 和 1 × 10¹³ V/A（@ ≥1 MΩ 负载） |
| 精度 | ±2 % |
| 下限截止频率 | 直流（DC） |
| 上限截止频率（-3 dB） | 2 Hz、0.3 Hz 和 0.1 Hz |
| 上升/下降时间（10% - 90%） | 0.2 s、1 s 和 5 s |
| 等效输入噪声电流 | 0.18 fA/√Hz（@ 0.2 Hz） |
| 积分输入噪声 | 0.3 fA 峰峰值（@ 0.1 Hz 带宽设置） |
| 0.6 fA 峰峰值（@ 0.3 Hz 带宽设置） | |
| 2 fA 峰峰值（@ 2 Hz 带宽设置） | |
| 输入偏置电流 | 典型值 20 fA / 最大值 30 fA |
| 输入偏置电流温漂系数 | 2 / 10 °C |
| 失调补偿范围 | ±50 fA，可通过失调微调电位器调节 |
| 最大输入电流 | ±10 pA（@ 1 × 10¹² V/A 增益下线性放大） |
| ±1 pA（@ 1 × 10¹³ V/A 增益下线性放大） | |
| 输入失调电压 | <0.5 mV |
| 直流输入阻抗 | 1 kΩ（虚拟）// 5 pF |
| 输出电压 | ±10 V（@ ≥1 MΩ 负载） |
| 输出阻抗 | 50 Ω（为获得最佳性能，需接 ≥1 MΩ 负载） |
| 最大输出电流 | ±10 mA（线性放大状态） |
| 供电电压 | ±15 V |
| 供电电流 | 典型值 ±15 mA（取决于工作条件，建议电源最小输出能力为 ±50 mA） |
| 重量 | 210 g（0.5 lbs） |
| 外壳材质 | AlMg4.5Mn 铝合金，镀镍 |
| 存储温度 | –40 … +100 °C |
| 工作温度 | 0 … +60 °C |
注：带宽和频率响应与探测器电容无关。每台放大器均经过100%测试，确保在10 nF电容下性能达标(LCA-400K-10M型号最高支持1 nF)。输出电压 ±10 V(@ >10 kΩ 负载)。失调可通过微调电位器调节。输出短路保护。通过3针LEMO®插座供电，设备随附配套连接器。可选电源PS-15有售。如需更多信息，请查看数据手册或联系我们。
三、数据手册
四、应用
超高灵敏度电流和电荷测量
光谱学
光电二极管放大器
导电原子力显微镜(cAFM)
电离探测器和电荷探测器专用放大器
有源电子元件特性分析
示波器、模数转换器、数字电压表等设备的前置放大器

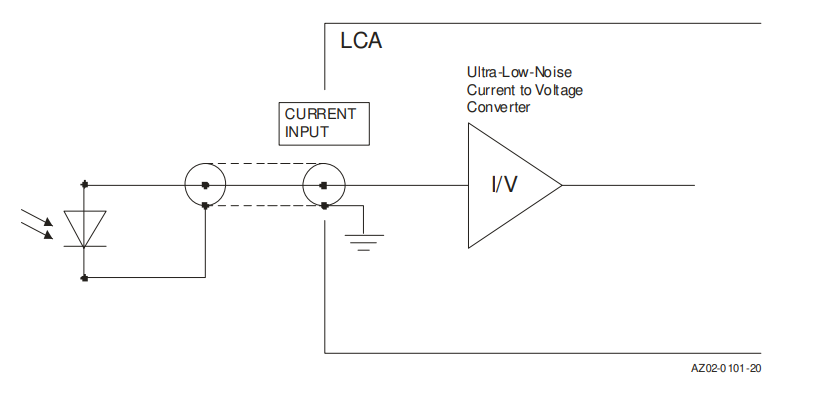

五、电路图说明
光电探测器光伏模式偏置：适用于低速应用，可实现最小暗电流。
