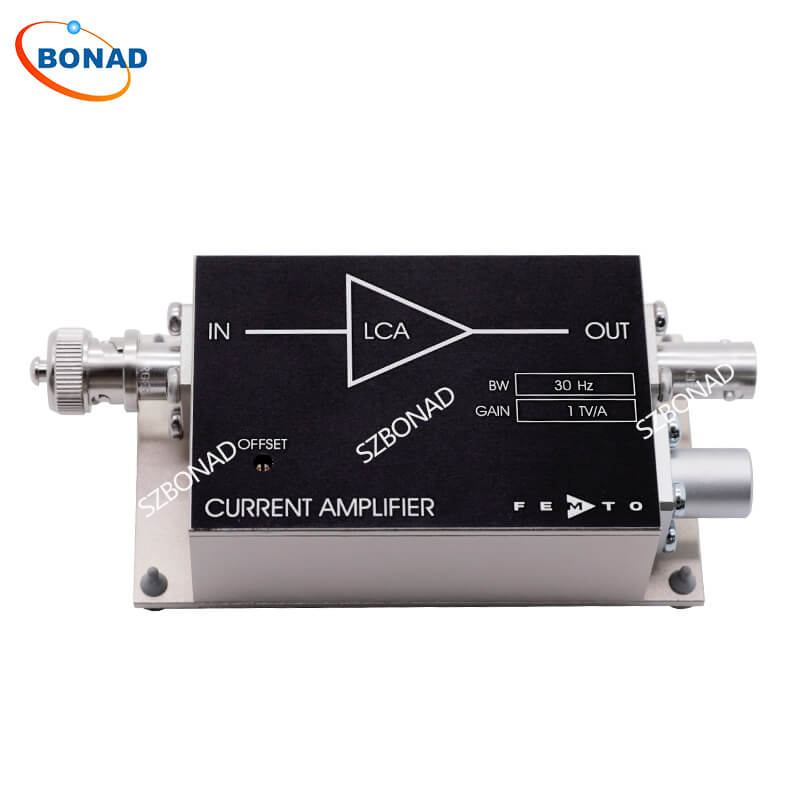

LCA系列为跨阻放大器，适用于测量千赫兹频段内的极小电流。该系列放大器增益固定，经过优化设计，可在窄带宽条件下实现高增益性能。
一、特点
带宽与频率响应不受探测器电容影响(最大支持10 nF)
噪声极低，等效输入噪声电流低至0.5 fA/√Hz
带宽范围 直流(DC)~ 30 Hz
跨阻(增益)达1 x 10¹² V/A
二、规格参数
| 增益 | |
|---|---|
| 跨阻 | 1 x 10¹² V/A (>10 kΩ 负载) |
| 精度 | ± 1% |
| 频率响应 | |
| 下限截止频率 | 直流（DC） |
| 上限截止频率 | 30 Hz (- 3 dB) |
| 上升/下降时间 | 12 ms (10% - 90%) |
| 增益平坦度 | ± 0.1 dB |
| 输入 | |
| 等效输入噪声电流 | 0.5 fA/√Hz (@ 10 Hz) |
| 等效输入噪声电压 | 90 nV/√Hz (@ 10 Hz) |
| 输入偏置电流 | 典型值 20 fA / 最大值 30 fA |
| 输入偏置电流漂移 | 系数 2 / 10 K |
| 失调电流补偿 | ± 3 pA，可通过偏移微调电位器调节 |
| 最大输入电流 | ± 10 pA（线性放大） |
| 输入失调电压 | < 0.5 mV |
| 直流输入阻抗 | 1 kΩ（虚拟）// 5 pF |
| 输出 | |
| 输出电压 | ± 10 V (>10 kΩ 负载) |
| 输出阻抗 | 50 Ω（为获得最佳性能，负载应>10 kΩ） |
| 最大输出电流 | ± 10 mA（线性放大） |
| 电源供应 | |
| 供电电压 | ± 15 V |
| 供电电流 | 典型值 ± 15 mA |
| 外壳 | |
| 重量 | 210 gr. (0.5 lbs) |
| 材质 | 铝镁合金 4.5Mn，镀镍 |
| 温度范围 | |
| 存储温度 | -40 ... +100 °C |
| 工作温度 | 0 ... +60 °C |
注：带宽与频率响应不受探测器电容影响。每台放大器均经过100%测试，确保在探测器电容≤10 nF时性能稳定。负载>10 kΩ时，输出电压可达±10 V。失调电压可通过微调电位器调节。输出端具备短路保护功能。电源通过3针LEMO®接口供电，设备标配配套连接器。可选配PS-15电源。更多详细信息请查阅数据手册或联系我们。
三、数据手册
四、应用
光电二极管与光电倍增管放大器
光谱学研究
电荷放大器
电离探测器
锁相放大器、模数转换器等设备的前置放大器

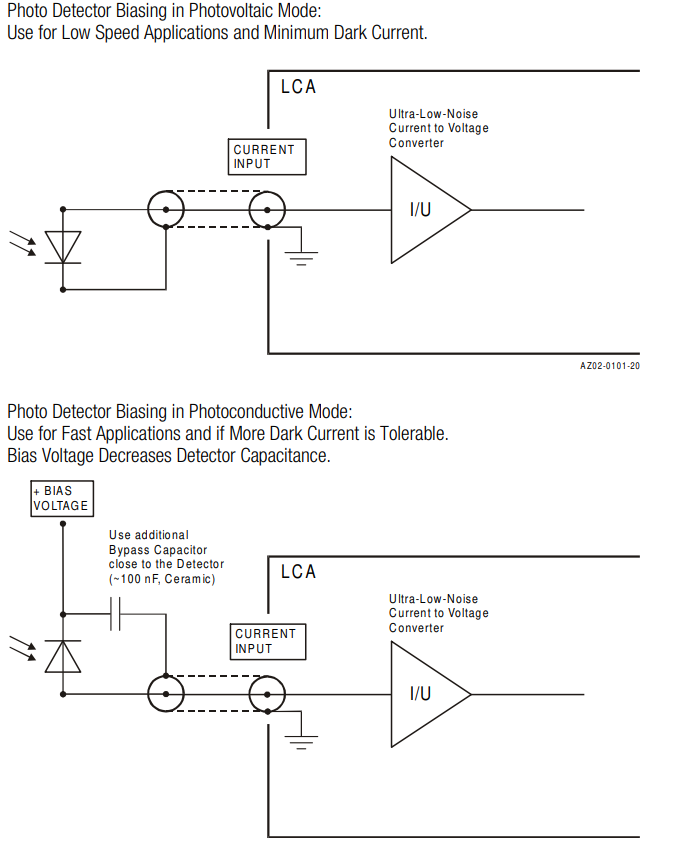

五、电路图
