ILCA-500K-10M 是一款采用 OEM 设计的紧凑型低噪声跨阻放大器，用于测量 DC - 500 kHz 量级带宽下的微小电流，设计用于设备和系统中靠近信号源进行集成。
一、主要特点
紧凑、轻便且坚固
跨阻(增益)范围 1 × 10⁷ V/A 和 1 × 10⁸ V/A
带宽 50 kHz / 500 kH
增益和带宽可切换(本地和远程)
带电流隔离的远程控制信号
输入噪声电流低至50 fA/√Hz
OEM 设计——可直接集成到工业测量系统中
二、产品参数
| ILCA-500K-10M | |
|---|---|
| 增益 | |
| 跨阻增益 | 1.0 × 107 ... 1 × 108 V/A （@ 输出负载 ≥ 100 kΩ） |
| 增益精度 | ±2 %（电气） |
| 增益漂移 | 见性能部分 |
| 频率响应 | |
| 下限截止频率 | DC（可按要求切换 AC/DC 耦合） |
| 上限截止频率（–3 dB） | 高达 500 kHz（见下表） 可切换至全带宽的 1/10 |
| 增益平坦度 | ± 0.1 dB |
| 输入 | |
| 等效输入噪声电流 | 见性能部分 |
| 等效输入噪声电压 | 5 nV/√Hz（@ 5 kHz） |
| 输入偏置电流 | 2 pA（典型值） |
| 输入偏置电流漂移系数 | 2 / 10K |
| 最大输入电流 | 见性能部分（线性放大时的值） |
| 性能 | |
| 增益设置，低 | 1 × 107 V/A |
| 增益设置，高 | 1 × 108 V/A |
| 带宽，FBW（–3 dB，5 %）+ | 500 kHz |
| 带宽，LOW（–3 dB，5 %）+ | 50 kHz |
| 上升/下降时间，FBW（10 % – 90 %） | 0.7 µs |
| 上升/下降时间，LOW（10 % – 90 %） | 7 µs |
| 输入噪声电流密度（@FBW） | 50 fA/√Hz |
| 在 1 kHz 测得 | 1 kHz |
| 积分输入噪声电流（rms）* | 90 pA |
| 以带宽（–3 dB）测得 | 5 MHz |
| 低增益时最大输入电流 | 1 µA |
| 高增益时最大输入电流 | 100 nA |
| 直流输入阻抗（|| 5 pF） | 50 Ω |
| 最大源电容+ | 3 nF |
| 输出 | |
| 输出电压 | ±10 V（@ ≥100 kΩ 输出负载） |
| 输出补偿范围 | ±1 V（由内部微调电位器设置） |
| 输出阻抗 | 50 Ω（用 ≥100 kΩ 负载端接） |
| 最大输出电流 | ±30 mA（短路保护） |
| DIP 开关设置 | |
| 增益设置 1 | OFF：低增益 x1，ON：高增益 x10 |
| 带宽设置 2 | OFF：全带宽（FBW），ON：FBW / 10 |
| 数字控制 | |
| 控制输入电压范围 | LOW 位：–0.8 V ... +1.2 V HIGH 位：+2.3 V ... +12 V |
| 控制输入电流 | 0 mA @ 0 V 1.5 mA @ +5 V 4.5 mA @ +12 V |
| 外部偏置控制 | |
| 控制电压范围 | ±10 V |
| 偏置控制输入阻抗 | 90 kΩ |
| 外部偏置控制范围 | ±1 V |
| 外部偏置控制建立时间 | >300 ms |
| 电源 | |
| 电源电压 | ±15 V（±14.75 V ... ±16.5 V） |
| 最大电源电流 | ±45 mA （建议电源能力最小 ±60 mA） |
| 外壳 | |
| 重量 | 40 g |
| 材料 | 前端盖：AlMg4,5Mn |
| 温度范围 | |
| 存储温度 | –40 °C ... +80 °C |
| 工作温度 | 0 °C ... +40 °C |
| 绝对最大额定值 | |
| 信号输入电压 | ±5 V |
| 瞬态输入电压 | ±6.5 V** |
| 数字控制输入电压 | –5 V/+16 V 相对于数字地 DGND |
| 模拟控制输入电压 | ±10 V 相对于模拟地 AGND |
| 电源电压 | ±20 V |
注释
+ ： 带宽与源电容无关，最高约 1 nF
* ： 集成输入噪声是在全带宽("FBW")设置下，以开路但屏蔽的放大器输入测得的。输入折算峰峰值噪声可按如下由 rms 噪声计算：IPP = IRMS × 6.6。输出噪声由下式给出：UPP = IPP × gain。本表给出的积分输入噪声电流仅为典型值，取决于源电容。为获得最佳噪声性能，请通过使用短输入电缆使源电容尽可能低。
** ： 可选配 750 V (HBM) 和 2000 V (CDM) 浪涌保护。这可能会降低规定的性能。如需进一步信息，请联系 我们。
三、数据手册
四、型号说明
ILCA-5K-1G ： 跨阻放大器，增益 1 × 10⁹ V/A / 1 × 10¹⁰ V/A，带宽 500 Hz / 5 kHz
ILCA-50K-100M ： 跨阻放大器，增益 1 × 10⁸ V/A / 1 × 10⁹ V/A，带宽 5 kHz / 50 kHz
ILCA-500K-10M ： 跨阻放大器，增益 1 × 10⁷ V/A / 1 × 10⁸ V/A，带宽 50 kHz / 500 kH
五、可选配件
| 电源 | PS-15-25-L |
| USB DAQ 与控制系统 | LUCI-M |
| USB 控制接口 | LUCI-10 |
| 光纤适配器 | PRA-FC PRA-FCA PRA-FSMA AT-W1 |
| 柱适配器板 | PRA-PAP |
| 连接器 | 连接器 |
| 低噪声电缆 | CAB-LN1 |
| 低电容电缆 | CAB-SC1 |
| 射频电缆 | CAB-HF1 |
六、应用
可测量低至皮安的微弱电流
光电探测器放大器
高阻抗探测器前置放大器(Faraday Cups、Ionization Chambers 等)

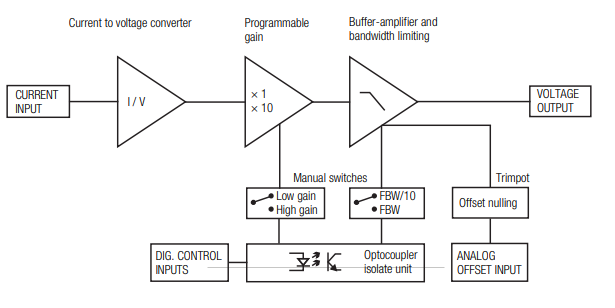

七、电路图
八、同系列型号
| Model | ILCA-5K-1G | ILCA-50K-100M |
| Bandwidth (switchable) | DC - 500 Hz DC - 5 kHz | DC - 5 kHz DC - 50 kHz |
| Rise / Fall Time 10 % - 90 % | 70 µs | 7 µs |
| Gain / Transimpedance (switchable) | 109 V/A 1010 V/A | 108 V/A 109 V/A |
| Equivalent Input Current Noise Density | 7 fA/√Hz | 20 fA/√Hz |
| Integrated Equivalent Input Current | 800 fA | 7 pA |
| Maximum Input Current (depending on the gain) | ±10 nA ±1 nA | ±100 nA ±10 nA |
| Maximum Source Capacitance | 5 nF | 5 nF |
| DC Input Impedance | 50 Ω | |
| Output Voltage | ±10 V | |
| Output Impedance | 50 Ω, to be terminated with high impedance (≥ 100 kΩ) | |
