DDPCA-300 是一款可调跨阻放大器，适用于测量亚 kHz 范围内带宽的微弱电流，能实现最大增益，且动态范围宽。
一、特点
0.4 fA 峰峰值噪声
跨阻放大器，增益范围 10⁴ 至 10¹³ V/A
240 dB 动态范围，可测量亚 fA 至 mA 级电流
可调输入电压，用于被测器件(DUT)偏置
紧凑外壳设计，适合靠近信号源使用
支持手动控制和远程控制
二、技术参数
| 型号 | DDPCA-300 | |||||||||
| 跨阻 [V/A] | 10⁴ | 10⁵ | 10⁶ | 10⁷ | 10⁸ | 10⁹ | 10¹⁰ | 10¹¹ | 10¹² | 10¹³ |
| 带宽 *（-3 dB）[Hz] | 400 | 400 | 400 | 400 | 150 | 150 | 20 | 20 | 1 | 1 |
| 上升时间 *（10%-90%）[ms] | 0.8 | 0.8 | 0.8 | 0.8 | 2.3 | 2.3 | 17 | 17 | 350 | 350 |
| 积分输入噪声 *（峰峰值） | 7 nA | 7 nA | 70 pA | 70 pA | 1.2 pA | 1.2 pA | 50 fA | 50 fA | 2 fA | 2 fA |
| 频谱输入噪声密度 [/√Hz] | 45 pA | 45 pA | 0.5 pA | 0.5 pA | 15 fA | 15 fA | 1.3 fA | 1.3 fA | 0.2 fA | 0.2 fA |
| 精度性能 | ±1% | |||||||||
| 可调低通滤波器 | 3 档设置：全带宽、0.7 Hz 和 0.1 Hz | |||||||||
| 输出 | ±10 V，±30 mA | |||||||||
| 偏置电压 | ±10 V，最大 10 mA，连接至放大器输入，可通过微调电位器或远程控制电压调节 | |||||||||
| 电源供应 | ±15 V，典型值 +70 mA/-15 mA，推荐 ±150 mA | |||||||||
| 控制接口 | 4 路光隔离数字输入，兼容 TTL/CMOS，模拟偏置控制电压输入 | |||||||||
| 尺寸 | 170 x 60 x 45 mm（长 x 宽 x 高），重量 320 g | |||||||||

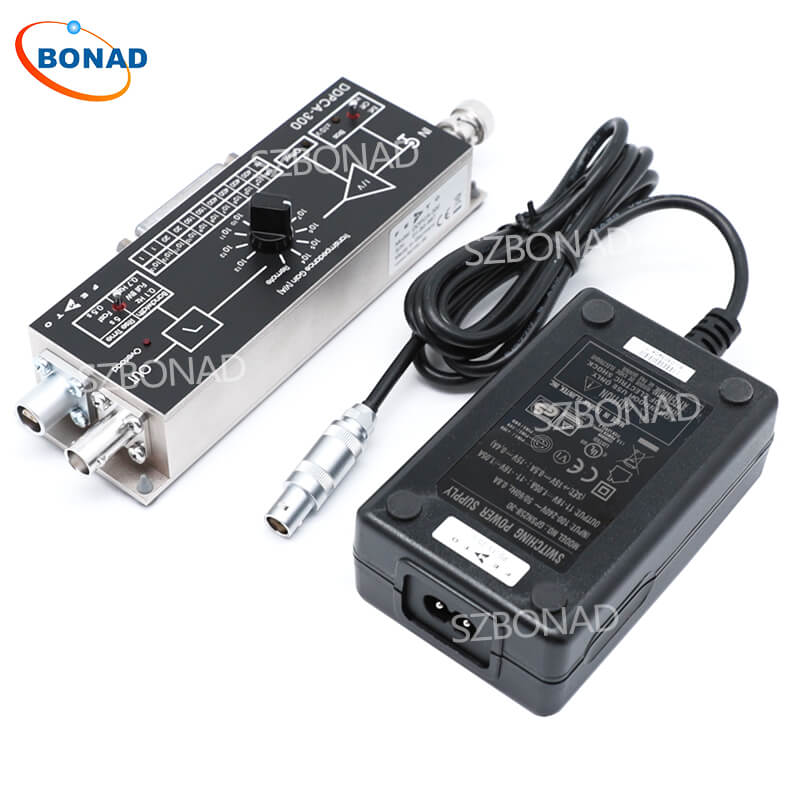

可通过微调电位器调节偏移量。LED 和数字控制输出可指示过载状态。输入具备 ±2 kV 瞬态保护功能。输出具备短路保护功能。通过 3 针 Lemo® 插座供电，设备随附配对连接器。可选配电源 PS-15。如需了解更多信息，请查看数据手册或联系我们。
三、数据手册
四、应用
电流测量用电流 - 电压转换器
光电和电离探测器放大器
MOS 和 JFET 结构的 I/V 表征
超低电流的直流测量
量子和生物技术实验
光谱学
高电阻测量
现有数字电压表或 A/D 转换器的便捷 FEMTO 放大器扩展模块
亚飞安灵敏度
可变增益亚飞安跨阻放大器 DDPCA-300 是 FEMTO 全系列低噪声放大器的最新产品。其卓越设计实现了低至 0.2 fA/√Hz 的频谱输入噪声密度和 0.4 fA 的峰峰值输入噪声。增益可在 10⁴ 至 10¹³ V/A 的极宽范围内通过手动或远程接口设置。因此，只需切换增益范围，该放大器就能覆盖超过 240 dB 的动态范围，可测量从亚 fA 到 mA 级的电流。紧凑的外壳经过优化，适合靠近信号源使用，避免因长电缆导致的信号干扰或噪声拾取。内置多种滤波器，可根据不同信号条件调整放大器带宽。因此，针对特定应用选择合适的滤波器设置，可优化信噪比和测量速度。即使在最高增益设置下，其测量速度也足以实时测量飞安级电流，无需外部平均或长时间测试(见下图 )。
低漂移，确保长期稳定性能

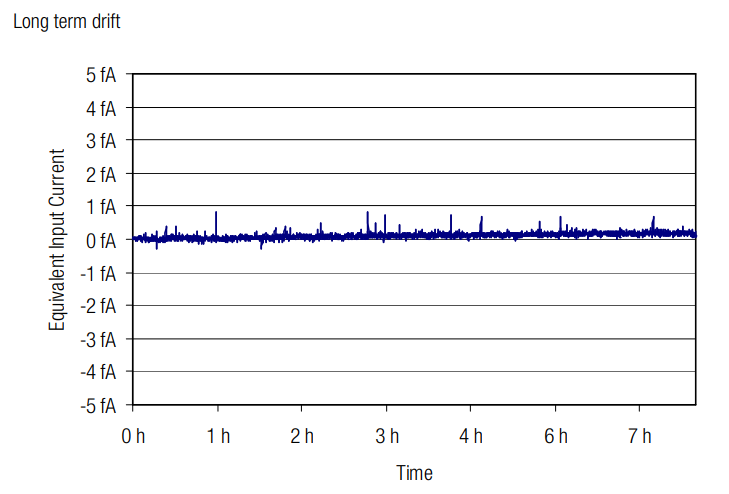

在飞安级电流测量中，漂移和偏移电流极易导致测量误差和基线偏移。DDPCA-300 跨阻放大器的设计经过优化，具备长期稳定性和极低漂移特性。下图显示，在超过 7 小时的测量周期内，该放大器的基线漂移小于 0.5 fA。若出现不可避免的偏移(如温度相关偏移)，可通过微调电位器抵消多余的偏移电流，使基线归零。
通过源极偏置进行器件表征
DDPCA-300 的超高灵敏度可应用于低电流场景，例如高阻半导体(如 MOS 或 JFET)或量子点器件的表征。放大器输入端直接提供可调电压，用于被测器件(DUT)的偏置。在 ±10 V 范围内手动或通过远程接口改变偏置电压，可在光谱测量中针对不同偏置电压表征被测器件。对于光电流测量或粒子物理中的束流监测等无需偏置电压的应用，可轻松关闭偏置电压功能。
