HCA系列为高速电流\跨阻放大器模块，适用于测量MHz级带宽的小电流。该系列放大器具有固定增益，针对大带宽进行了优化。
一、主要特点
带宽和频率响应不受探测器电容影响(最大25 pF)
低噪声：340 fA/√Hz等效输入噪声电流
带宽：DC ... 2 MHz
跨阻(增益)：1 x 10⁶ V/A
具备±3.5 kV瞬态保护功能
二、规格参数
| 型号 | HCA-2M-1M | |
| 增益 | 增益 | 1 × 10⁶ V/A (@ 50 Ω 负载) |
| 增益精度 | ±1% | |
| 频率响应 | 下限截止频率 | 直流（DC） |
| 上限截止频率（-3 dB） | 2 MHz | |
| 上升/下降时间（10% - 90%） | 180 ns | |
| 增益平坦度 | ±0.3 dB | |
| 输入 | 等效输入噪声电流 | 340 fA/√Hz (@ 100 kHz) |
| 等效输入噪声电压 | 6 nV/√Hz (@ 100 kHz) | |
| 输入偏置电流 | 5 pA 典型值 | |
| 输入偏置电流漂移 | 系数 1.7/10K | |
| 失调电流补偿 | ±2.7 μA，可通过失调微调电位器调节 | |
| 输入电流范围 | ±1.5 μA（线性放大模式） | |
| 输入失调电压 | 2 mV | |
| 直流输入阻抗 | 50 Ω（虚拟）// 5 pF | |
| 输出 | 输出电压范围 | ±1.5V (@ 50Ω 负载)，适用于线性工作和低谐波失真场景 |
| 输出阻抗 | 50 Ω（建议接 50 Ω 负载以获得最佳性能） | |
| 偏置输出 | 偏置输出电压范围 | ±12 V，可通过偏置微调电位器调节 |
| 偏置输出阻抗 | 10 kΩ // 1 μF | |
| 电源供应 | 供电电压 | ±15 V |
| 供电电流 | ±50 mA 典型值 | |
| 外壳 | 重量 | 210 g |
| 材质 | AlMg4.5Mn 铝合金，镀镍处理 | |
| 温度范围 | 存储温度 | -40 ... +100 °C |
| 工作温度 | 0 ... +60 °C | |
输出电压±1.5 V(@ 50 Ω负载)，偏移量可通过微调电位器调节，输出短路保护。可调偏置输出(-12 V ... +12 V)，用于光电探测器偏置。通过3引脚Lemo®接口供电，设备随附配套连接器。可选电源PS-15。如需更多信息，请查看数据手册。
注：上述列出的最大探测器电容值表示，在此电容范围内，额定3dB带宽(±15%)可得到保证。也可使用更大电容，但会对带宽和频率响应产生轻微影响。如需更多信息，请查看数据手册或联系我们。
三、应用
光电二极管和光电倍增管放大器
光谱分析
电荷放大器
电离探测器
锁相放大器、模数转换器等设备的前置放大器

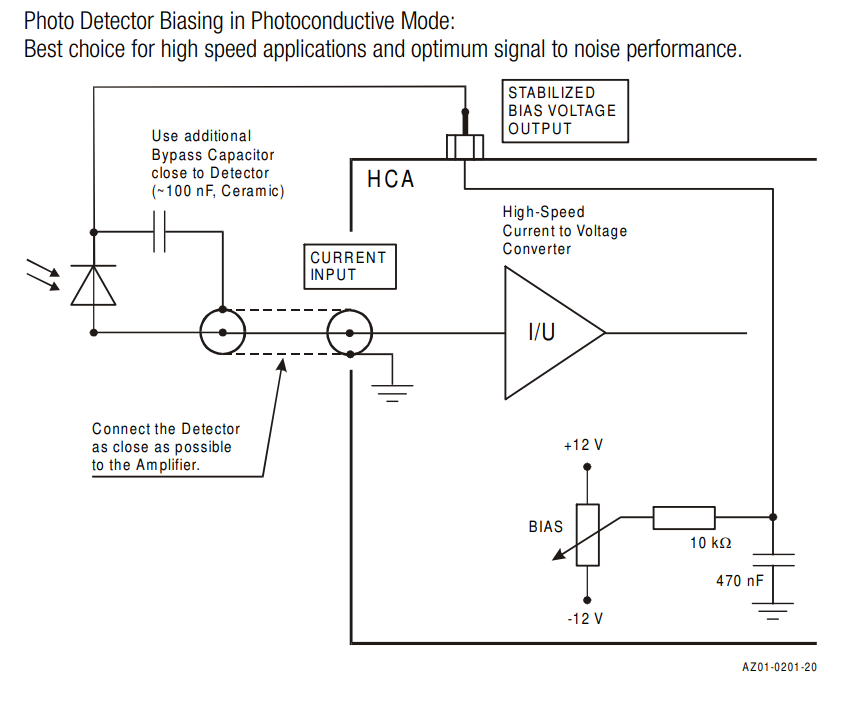

四、电路图
