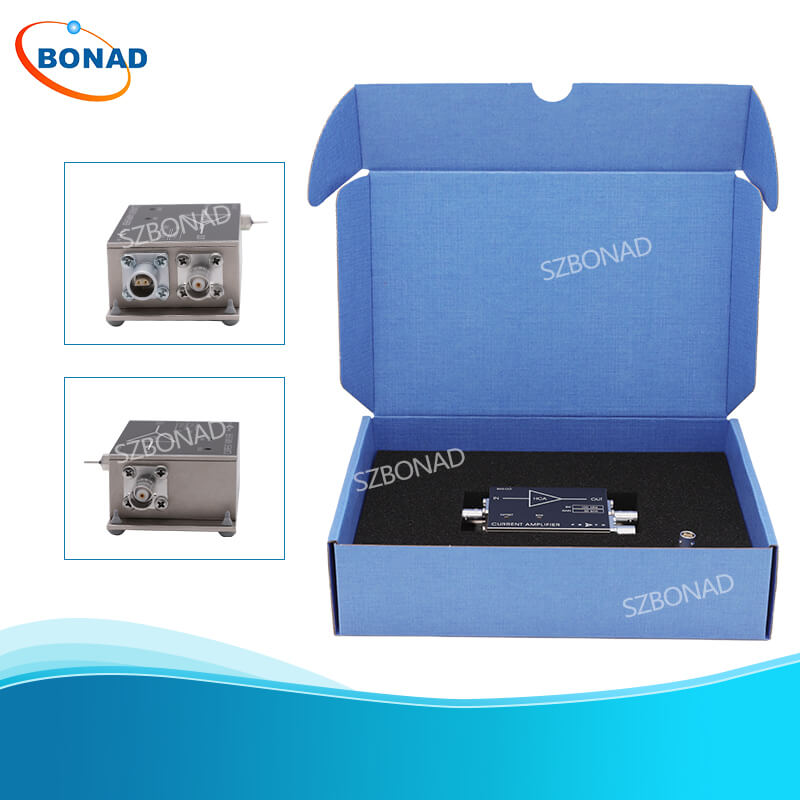

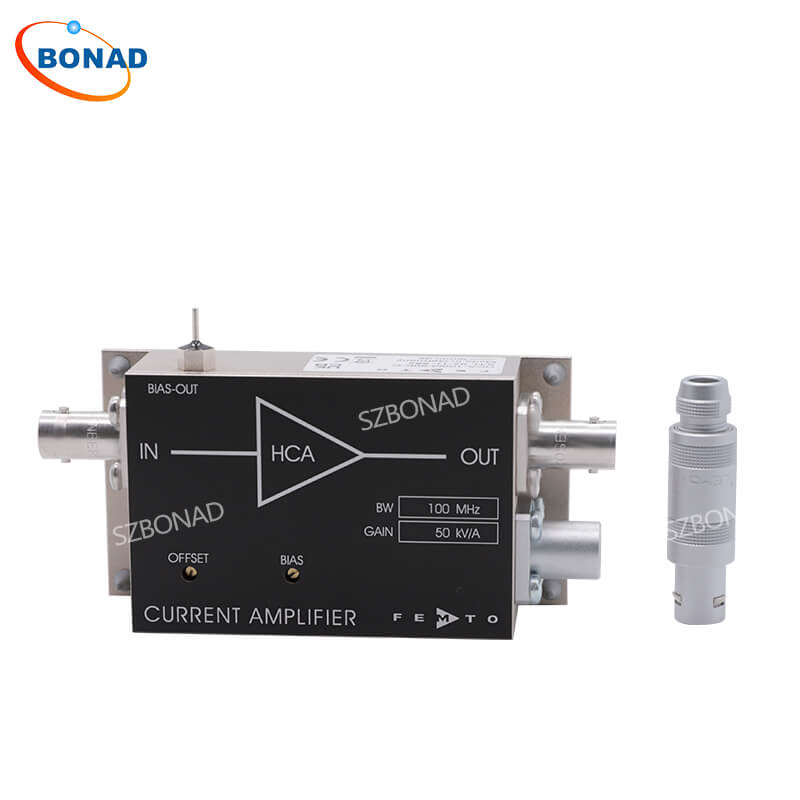

HCA系列是一款高速电路/跨阻前置放大器模块，适用于测量MHz级带宽的小电流。该系列产品增益固定，针对大带宽进行了优化。
一、主要特点
探测器电容(最高可达2 nF)不影响带宽与频率响应
低噪声 3.5 pA/√Hz 等效输入噪声电流
带宽 DC ... 1 MHz
跨阻(增益) 1 x 10⁶ V/A
具备 ± 3.5 kV 瞬态电压防护能力
二、规格参数
| 型号 | HCA-1M-1M-C | |
| 增益 | 跨阻 | 1 x 10⁹ V/A |
| 增益精度 | ±1% | |
| 频率响应 | 下限截止频率 | DC（直流） |
| 上限截止频率（-3 dB） | 1 MHz | |
| 上升/下降时间（10% - 90%） | 350 ns | |
| 增益平坦度 | ±0.3 dB | |
| 输入 | 等效输入噪声电流 | 3.5 pA/√Hz |
| 等效输入噪声电压 | 0.8 nV/√Hz | |
| 输入偏置电流 | 18 μA 典型值 | |
| 输入偏置电流漂移 | 0.8 nA/K | |
| 失调电流补偿 | ±6 μA（可通过失调微调电位器调节） | |
| 输入电流范围 | ±1.5 μA | |
| 输入失调电压 | 3 mV | |
| 直流输入阻抗 | 50 Ω（虚拟）// 5 pF | |
| 输出阻抗 | 输出电压范围 | ±1.5 V（@ 50 Ω 负载），确保线性工作和低谐波失真 |
| 输出阻抗 | 50 Ω（端接 50 Ω 负载可获得最佳性能） | |
| 偏置输出 | 偏置输出电压范围 | ±12 V（可通过偏置微调电位器调节） |
| 偏置输出阻抗 | 10 kΩ // 1 μF | |
| 电源电流 | 电源电流 | ±50 mA 典型值 |
| 电源电压 | ±15 V（推荐电源容量最小 ±150 mA） | |
| 外壳 | 重量 | 210 g（0.5 lbs） |
| 材质 | AlMg4.5Mn（铝镁合金），镀镍 | |
| 温度范围 | 存储温度 | -40 ... +100 °C |
| 工作温度 | 0 ... +60 °C | |
| 绝对最大额定值 | 输入电压 | ±5 V |
| 电源电压 | ±22 V | |
| 输入电压瞬态值 | ±3.5 kV（脉冲宽度 10 ns） | |
输出电压±1.5 V(@ 50 Ω负载)，偏移量可通过微调电位器调节。输出具备短路保护功能。可调节偏置输出(-12 V ... +12 V)，用于光电探测器偏置。通过3针Lemo®接口供电，设备配备配套连接器。可选电源PS-15。详细信息请参阅数据手册。
注：上述列出的最大探测器电容值表示，在此电容范围内，标称3dB带宽(±15 %)可得到保证。也可使用更大电容，但会对带宽和频率响应产生轻微影响，详细信息请参阅数据手册或联系我们。
三、数据手册
四、应用
光电二极管与光电倍增管放大器
光谱分析
电荷放大器
电离探测器
锁相放大器、模数转换器等设备专用前置放大器

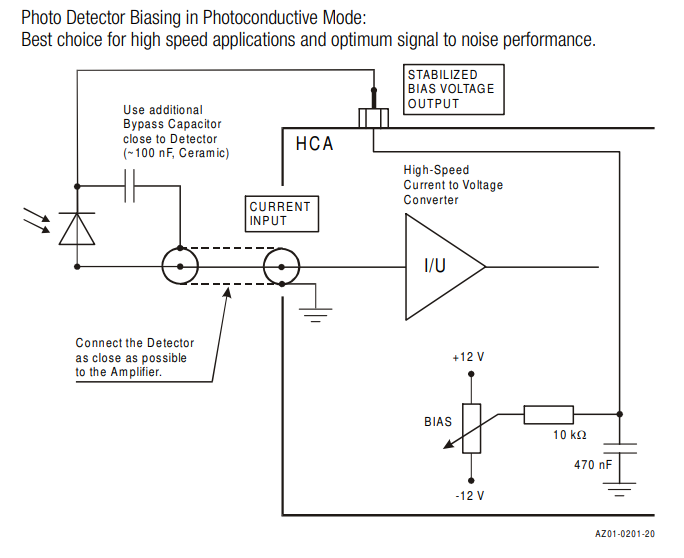

五、电路图
