HCA系列为高速电流\跨阻放大器模块，适用于测量MHz级带宽的小电流。该系列放大器具有固定增益，针对大带宽进行了优化。
一、主要特点
带宽和频率响应不受探测器电容影响(最大1 nF)
低噪声 3.5 pA/√Hz 等效输入噪声电流
带宽 DC ... 2 MHz
跨阻(增益)1 x 10⁶ V/A
抗 ± 3.5 kV 瞬态电压保护
二、规格参数
| 型号 | HCA-2M-1M-C | |
| 增益 | 跨阻增益 | 1 x 10⁶ V/A (@ 50 Ω 负载) |
| 增益精度 | ± 1 % | |
| 频率响应 | 下限截止频率 | 直流（DC） |
| 上限截止频率（-3 dB） | 2 MHz | |
| 上升/下降时间（10% - 90%） | 180 ns | |
| 增益平坦度 | ±0.3 dB | |
| 输入 | 等效输入噪声电流 | 3.5 pA/√Hz (@ 100 kHz) |
| 等效输入噪声电压 | 0.8 nV/√Hz (@ 100 kHz) | |
| 输入偏置电流 | 18 μA 典型值 | |
| 输入偏置电流漂移 | 0.8 nA/K | |
| 失调电流补偿 | ±6 μA（可通过失调微调电位器调节） | |
| 输入电流范围 | ± 1.5 μA（线性放大用） | |
| 输入失调电压 | 3 mV | |
| 直流输入阻抗 | 50 Ω（虚拟）// 5 pF | |
| 输出 | 输出电压范围 | ±1.5V (@ 50 Ω 负载)（线性工作且低谐波失真） |
| 输出阻抗 | 50Ω（建议接50Ω负载以获得最佳性能） | |
| 偏置输出 | 偏置输出电压范围 | ±12V（可通过偏置微调电位器调节） |
| 偏置输出阻抗 | 10 kΩ // 1 μF | |
| 电源供应 | 供电电压 | ±15 V |
| 供电电流 | 50 mA 典型值 | |
| 外壳 | 重量 | 210 g (0.5 lbs) |
| 材质 | 铝镁合金（AlMg4.5Mn），镀镍 | |
| 温度范围 | 存储温度 | -40 ... +100 °C |
| 工作温度 | 0 ... +60 °C | |
输出电压±1.5 V(@ 50 Ω负载)，偏移量可通过微调电位器调节，输出短路保护。可调偏置输出(-12 V ... +12 V)，用于光电探测器偏置。通过3引脚Lemo®接口供电，设备随附配套连接器。可选电源PS-15。如需更多信息，请查看数据手册。
注：上述列出的最大探测器电容值表示，在此电容范围内，额定3dB带宽(±15%)可得到保证。也可使用更大电容，但会对带宽和频率响应产生轻微影响。如需更多信息，请联系我们。
三、应用
光电二极管和光电倍增管放大器
光谱学
电荷放大器
电离探测器
锁相放大器、模数转换器等的前置放大器

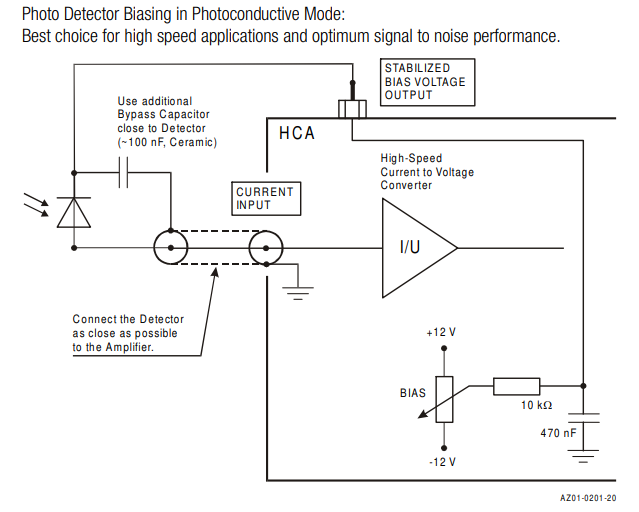

四、电路图
