HCA系列是一款用于测量小电流的电流\跨阻放大器，带宽处于MHz范围。该系列放大器采用固定增益设计，针对大带宽应用进行了优化。
一、主要特点
带宽和频率响应不受探测器电容影响(最高可达15 pF)
低噪声特性，等效输入噪声电流为490 fA/√Hz
带宽范围 DC ... 4 MHz
跨阻(增益)5 × 10⁵ V/A
具备± 3.5 kV 瞬态电压保护功能
二、规格参数
| 型号 | HCA-4M-500K | |
| 增益 | 跨阻 | 5 × 10⁵ V/A (@ 50 Ω load) |
| 增益精度 | ± 1 % | |
| 频率响应 | 下限截止频率 | DC |
| 上限截止频率（- 3 dB） | 4 MHz | |
| 上升/下降时间（10 % - 90 %） | 90 ns | |
| 增益平坦度 | ±0.3 dB | |
| 输入 | 等效输入噪声电流 | 490 fA/√Hz (@ 100 kHz) |
| 等效输入噪声电压 | 6 nV/√Hz (@ 100 kHz) | |
| 输入偏置电流 | 5 pA 典型值 | |
| 输入偏置电流漂移 | 系数 1.7/10K | |
| 失调电流补偿 | ± 4 μA，可通过失调微调电位器调节 | |
| 输入电流范围 | ±3 μA（线性放大条件下） | |
| 输入失调电压 | 2 mV | |
| 直流输入阻抗 | 50 Ω（虚拟）// 5 pF | |
| 输出阻抗 | 输出阻抗 | 50 Ω（为获得最佳性能，需接50 Ω负载终端） |
| 输出电压范围 | ± 1.5 V (@ 50 Ω load)，适用于线性工作及低谐波失真场景 | |
| 偏置输出 | 偏置输出电压范围 | ±12V，可通过偏置微调电位器调节 |
| 偏置输出阻抗 | 10 kΩ // 1 μF | |
| 电源 | 电源电压 | ± 15 V |
| 电源电流 | ± 50 mA 典型值 | |
| 外壳 | 重量 | 210 g (0.5 lbs) |
| 材质 | 铝镁合金AlMg4.5Mn，镀镍 | |
| 温度范围 | 存储温度 | -40 ... +100 °C |
| 工作温度 | 0 ... +60 °C | |
输出电压 ±1.5 V(@ 50 Ω 负载)，可通过微调电位器调节失调电压。输出端具备短路保护功能。配备可调偏置输出(-12 V ... +12 V)，用于为光电探测器提供偏置电压。电源通过3针 Lemo® 插座接入，设备随附配套连接器。可选配电源 PS-15。更多详细信息请参阅数据手册。
注：上述列出的最大探测器电容值，指在此电容范围内，设备的3dB带宽(±15 %)性能可得到保证。探测器电容超过该值时设备仍可工作，但会对带宽和频率响应产生轻微影响。更多详细信息请与我们联系。
三、应用
光电二极管和光电倍增管放大器
光谱学
电荷放大器
电离探测器
锁相放大器、模数转换器等设备的前置放大器

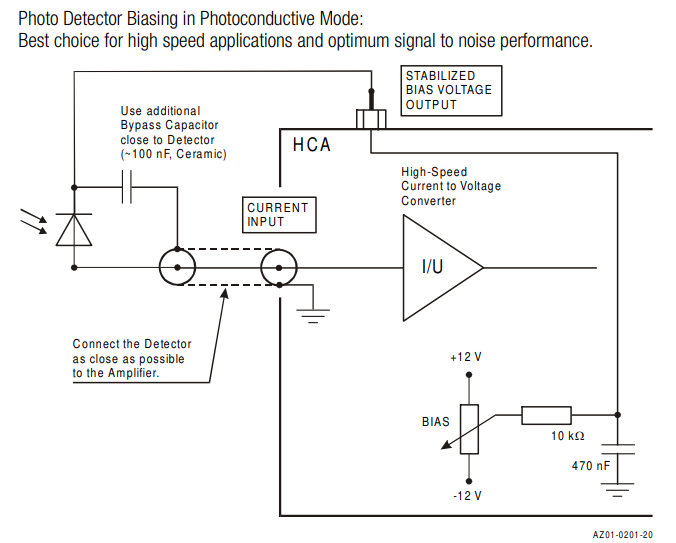

四、电路图
