一、主要特点
• 1064 nm 波长下脉冲能量最高可达 850 mJ
• 技术稳健且经实地验证
• 采用陶瓷反射镜，闪光灯享有 1 亿次脉冲使用寿命保修，经久耐用
• 即插即用谐波模块，波长可低至 213 nm，具备自动相位匹配功能
• 电缆与冷却管路可完全断开连接
• 直观的触摸屏界面及图形用户界面(GUI)
• 宽电压适配
• 可选单纵模(SLM)配置
二、规格参数
| 型号 | Q-smart 450 | ||||
| 重复频率 (Hz) | 10 | 10-SLM | 20 | 20-SLM | |
| 单脉冲能量 (mJ) | 1064 nm | 450 | 370 | 400 | 330 |
| 532 nm | 220 | 150 | 200 | 135 | |
| 355 nm | 130 | 75 | 120 | 70 | |
| 266 nm | 60 | 35 | 50 | 30 | |
| 213 nm | 10 | On request | 8 | On request | |
| 脉冲宽度 (ns) (2) | 1064 nm | ~ 6 | |||
| 532 nm | ~ 5 | ||||
| 355 nm | |||||
| 266 nm | |||||
| 213 nm | |||||
| 光束直径 (mm) (3) | 1064 nm | ~ 6.5 | |||
| 光束发散角 (mrad) (4) | 1064 nm | < 0.5 | |||
| 光束质量因子 M² (5) | 1064 nm | ≤ 2 | |||
| 空间轮廓 @ 1064 nm (6) (高斯拟合) | 近场 (7) | > 0.7 | > 0.7 | ||
| 远场 (8) | > 0.95 | > 0.9 | |||
| 偏振比 (%) (9) | 1064 nm | > 90 | > 80 | > 80 | > 70 |
| 脉冲间能量稳定性 (%) (10) | 1064 nm | ± 2 (0.6) | |||
| 532 nm | ± 4 (1.3) | ||||
| 355 nm | ± 6 (2) | ||||
| 266 nm | ± 8 (2.6) | ||||
| 213 nm | ± 12 (4) | ||||
| 功率漂移 (%) (11) | 1064 nm | ± 3 | |||
| 532 nm | ± 5 | ||||
| 355 nm | ± 5 | ||||
| 266 nm | ± 10 | ||||
| 213 nm | ± 14 | ||||
| 指向稳定性 (µrad) (12) | 所有波长 | < 40 | |||
| 抖动 @ 1064 nm (ns) (13) | 标准型 | ± 0.5 | |||
| SLM 型 | ± 1 | ||||
| 线宽 @ 1064 nm (cm⁻¹) | 标准型 | ≤ 0.7 (14) | |||
| SLM 型 | ≤ 0.005 (15) | ||||
(1) 532 nm 高能版本
(2) 采用快速光电二极管和 1 GHz 示波器，在半高全宽(FWHM)处测量
(3) 在激光输出端测量
(4) 全角，在峰值的 1/e² 处(光强衰减至峰值 1/e² 位置)
(5) 在峰值的 1/e² 处，通过 Spiricon LBA FWB 设备测量
(6) 高斯曲线最小二乘拟合(完美拟合值 = 1)
(7) 在距离激光输出端 1 米处测量
(8) 在 2 米聚焦透镜的焦平面处测量
(9) 偏振状态：1064、355 及 266 nm 波长下为水平偏振，532 及 213 nm 波长下为垂直偏振
(10) 峰峰值，覆盖 100% 脉冲(均方根 RMS)
(11) 8 小时内，不调整相位匹配，工作温度 18°C<t<28°c< p="">
(12) 通过 Spiricon LBA FWB 设备测量均方根(RMS)，在 2 米聚焦透镜的焦平面处测量 200 个脉冲
(13) 相对于 Q 开关触发，在 500 个累积脉冲的半宽处测量，覆盖 99% 的脉冲
(14) 采用分辨率为 0.045 cm⁻¹ 的光栅光谱仪，在半高全宽(FWHM)处测量
(15) 采用慢扫描法布里-珀罗标准具，在半高全宽(FWHM)处测量
三、应用
• 激光雷达(LiDAR)
• 激光诱导击穿光谱(LIBS，Laser-Induced Breakdown Spectroscopy)
• 材料加工(Material Processing)
• 激光烧蚀(Ablation)
• 脉冲激光沉积(PLD，Pulsed Laser Deposition)
• 光声成像(Photoacoustic Imaging)
• 染料激光器、光参量振荡器(OPO)及钛蓝宝石激光器(Ti:Sa)泵浦(DYE, OPO & Ti:Sa PUMPING)
• 光谱学(Spectroscopy)

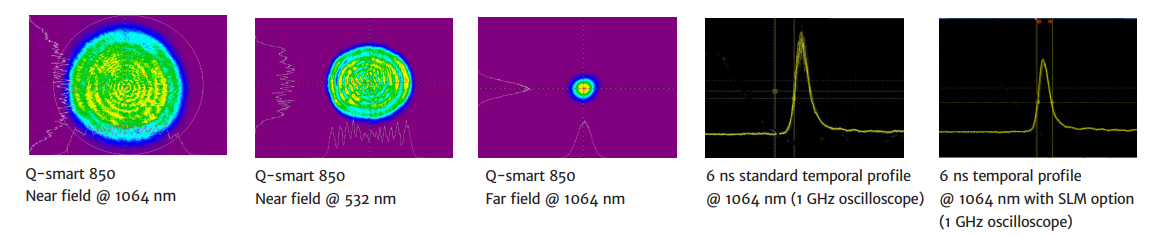

四、典型光束质量
