本文描述了一种使用RMS交流电压表的方法。验证电压表有至少100khz的带宽和测量真VACrms。或者,可以使用示波器通过近似来估计VACrms:
VACrms≈Vpp÷5
设置如下
1、测试单元应设置为:滤波器:-6dB低通100khz,耦合:GND,模式:低噪声,增益:50000。

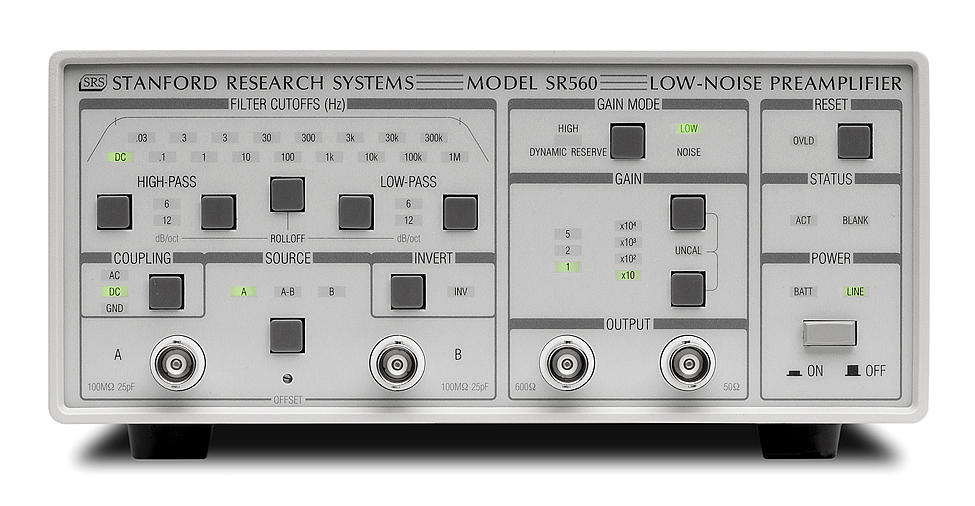

2、将SR560的输出连接到电压表的输入端,并将电压表设置为交流伏特。
3、简单RC低通滤波器的噪声等效带宽由公式1给出
ENBW = π/2 × f-3dB。
对于上面的滤波器设置,这给ENBW≈160 kHz。
4、待测单元的近似输入噪声为:
en = VACrms÷(TotalGain × √ENBW)
5、对于上面的增益和滤波器设置,这给出了4 nV/√Hz 一个带有噪声的SR560应该读作VACrms = 80 mV。
