焦距发散测量方法基于聚焦光束的光斑尺寸的光束宽度和聚焦光学器件的焦距。
焦距发散法提供了一种方法,用于在光束传播路径的任何点处寻找远场光束发散。如下图所示,BeamGage软件执行的计算非常简单;然而,光学设置必须非常小心。
用户必须提供适合其特定应用的光学器件。聚焦光学器件必须足够大以适应输入光束而不引入衍射效应。可以使用折射或反射聚焦光学器件,但在这两种情况下,相机的探测器必须放置在光学元件的精确焦距处。
发散结果基于聚焦光斑大小,如以下等式所述:
式中:Wf=距光学器件距离f处的焦斑宽度f=激光波长下成像光学器件的焦距,输入到BeamGage软件中

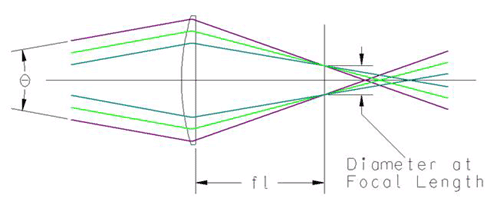

下面的图表可以更好地理解焦距发散方法的一些要点。在图中,你会注意到一些特性,给定一个焦距镜头。
1、 光斑尺寸直径是在焦距而不是焦点处测量的。
2、 发散结果是透镜前发散,而不是透镜后发散。
3、 对于在透镜处发散的任何光束,它将在焦距之后聚焦;对于在透镜处准直的任何光束,它将聚焦在透镜的焦距处;对于在透镜处会聚的任何光束,它将在焦距之前聚焦。
4、 任何发散光束在焦距(而非焦点)处的光斑大小相同,其发散度与透镜前的平行光线相同。所有三束光束的发散相等,在焦距透镜处的光斑大小相同。由于这种效应,该方法能够通过仅测量焦距处的光斑大小来计算任何光束的发散度。
