Ophir激光热功率传感器怎么避免损坏?

时间:2022-10-27 14:54:57 作者:博纳德 点击:

  如果正确使用激光光学装置中热传感器,不需要维修可以长年使用,不合理的使用则会损坏装置。下面总结了影响热传感器测量精度的四种最常见的原因以及相应的预防措施。

  一、预防措施

  1、使用光学纸和合适的酒精溶液定期清洁传感器的吸收器表面。

  2、使用配件,例如 Ophir 保护外壳。

  3、看似微不足道但是最有效的方法是:不使用时将仪表存放在干净、封闭的容器中。

  4、不要用裸露的皮肤接触传感器表面。

  二、常见问题

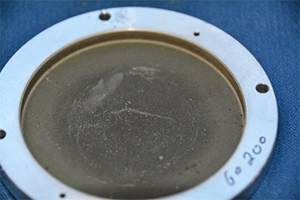

  1、焊接过程造成的污染。

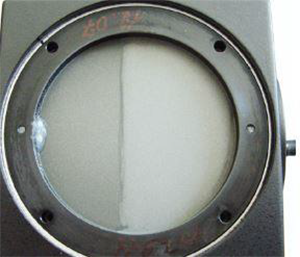

  2、传感器的逐渐污染在左侧很明显,因为传感器在右侧进行了清洁。由于污染的均匀性,只有经验丰富的技术人员才能立即发现它。

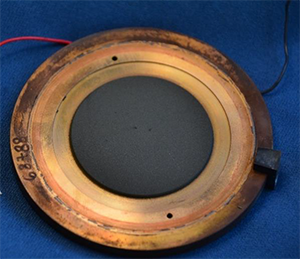

  3、传感器过热造成的两处损坏在这张图片中很明显:中心位置有两处烧伤;有油脂污染传感器。


  4、过热造成的损坏在这张照片中也可以清楚地看到。水平线表示传感器移入的激光束路径中的功率或能量密度太高。在末端位置,整个光束直径的有效时间更长,导致更大的烧伤。


  5、我们发现即使没有超过标称阈值,激光束轮廓中不均匀的能量分布也会导致问题。激光束有一个峰值,会烧毁传感器。强烈建议在计算激光束的能量或功率密度时留出足够的储备,以防止光束轮廓的局部峰值造成损坏。

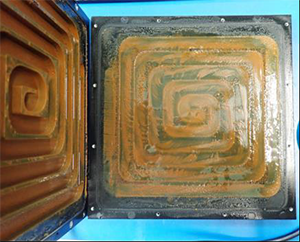

  6、一些大功率功率传感器需要水冷。为确保测量设备的功能,必须验证水的质量。尤其是在生产现场,经验表明,水质往往达不到要求。后果可能对传感器造成相当大的损害,如下图所示:


  因此,激光功率传感器的水冷只能使用去离子水。在任何情况下,水都必须清澈、干净且无沉淀物。水中任何颗粒的大小不得超过 150 微米,颗粒总数必须小于 1000 ppm。为了达到这种水质,应在传感器上游安装合适的过滤器,直接在其与水连接之前。
