利用 Ophir 70K‑W 传感器测量最高 100 kW 的超高激光功率
测量数十 kW 级的激光功率并非易事。随着高功率激光系统持续迭代升级，工业与国防领域的应用愈发需要可靠的方案，来对远超标准测量配置的功率级激光光束进行测量、监测与表征。

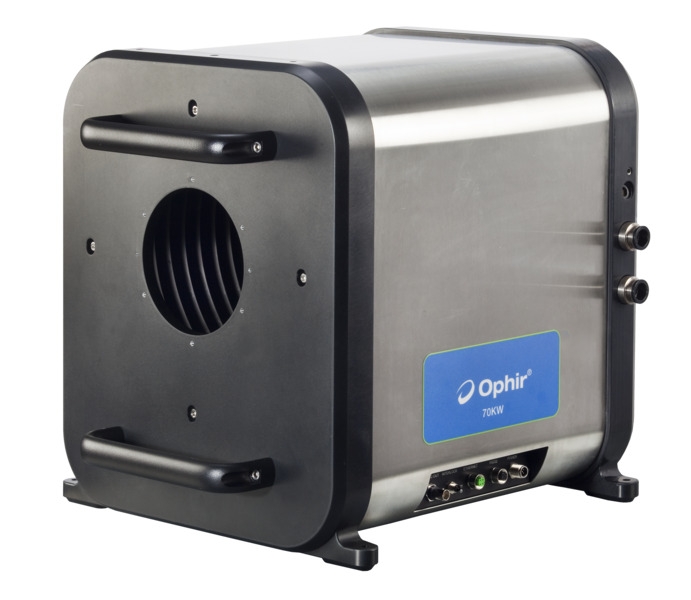

Ophir 70K‑W 超高功率激光传感器正是为这类严苛工况量身打造。这款水冷式量热传感器可连续测量最高 70 kW的激光光束功率，借助 **Power‑from‑Pulse™** 技术，还能在数秒短时间曝光下测量最高 100 kW 的功率。
超高激光功率测量的核心难点
高功率激光系统会产生极强的热负荷，对光束处理的鲁棒性要求极高，且这类设备的应用场景通常对空间、安全性与集成性有严苛要求。
在诸多应用中，激光无法长时间持续出光，传统量热传感器来不及完成完整的热响应，这一问题在定向能等仅需数秒出光的系统中尤为突出。
而 **Power‑from‑Pulse™** 技术正是解决这一痛点的关键。
Power‑from‑Pulse™：从短曝光中获取精准测量数据
量热式功率传感器的常规工作原理为：吸收激光光束，通过冷却系统带走产生的热量，再依据水温升与流量计算功率。
但当激光曝光时间有限时，传感器往往无法达到完整热响应状态。
Ophir 70K‑W 传感器通过Power‑from‑Pulse™技术攻克了这一难题，可在仅数秒的激光短曝光下完成功率测量。该技术让传感器短时测量能力拓展至100 kW，同时保留70 kW连续测量能力。
对于采用短脉冲工作模式的激光系统用户而言，这一方案能更直接、更实用地完成超高激光功率测量。
适配严苛工业与国防应用场景
70K‑W 传感器具备高灵活性与易集成性，可覆盖各类高功率激光应用场景，包括：
● 高功率光纤激光研发与测试
● 工业切割与钻孔
● 定向能系统
● 超高功率激光表征
● 系统集成与自动化测试平台
● 传感器轻量化设计、多通信接口与实时监测输出，使其可轻松适配实验室与野外现场环境。
灵活冷却方式与光束朝向适配
70K‑W 传感器支持自来水与去离子水两种冷却方式。长期使用场景下，去离子水可减少自来水冷却带来的矿物沉积问题。
传感器同时兼容垂直与水平入射光束，可适配不同测试配置与系统布局，进一步提升使用灵活性。
激光功率实时监测
除量热式功率测量外，70K‑W 内置光电二极管，可实现激光信号的实时监测。
其模拟输出可通过软件配置为两种模式：
代表激光功率的直流电压信号
未经校准的原始光电二极管电压信号
该输出可实时监测激光上升沿、脉冲宽度与稳定性，助力系统研发人员在激光运行时获取瞬时反馈、实现控制，并完成更深度的激光特性表征。
高功率场景内置安全防护
在超高功率工况下，安全性至关重要。Ophir 70K‑W 内置互锁输出，冷却系统故障时可直接关停激光。
传感器的背向反射率低于0.5%，这一特性在高功率激光与精密光学系统的应用中尤为关键。
70K‑W 传感器工作原理
传感器基于量热式设计实现测量：
入射激光抵达水冷式反射锥，光束经偏转、扩散后射向圆柱形冷却盘管;盘管表面的黑色吸收涂层吸收激光能量，热量由冷却水带走。
功率通过两项核心参数计算得出：
水温升
水流量
配套软件可显示激光功率、水流量、水温升、测量统计数据等核心参数，用户也可通过界面直接配置 **Power‑from‑Pulse™** 等测量参数。
核心规格与特性
Ophir 70K‑W 传感器具备以下核心参数：
连续测量功率范围：2 kW–70 kW
短时曝光测量功率：最高 100 kW
入射孔径：130 mm
适配准直光束，及数值孔径最高 0.22 的发散光束
支持垂直、水平两种测量朝向
0–99% 读数响应时间：约 40 s
可实时监测激光上升沿、稳定性、脉冲宽度
空载重量：约 40 kg
光谱范围：0.8–10.6 µm
内置多类型通信接口
内置互锁输出，提升安全性
背向反射率：<0.5%
超高功率激光测量的实用解决方案
随着激光系统功率持续攀升，测量设备也需同步迭代。Ophir 70K‑W 将高功率连续测量、短时曝光 **Power‑from‑Pulse™** 测量、实时监测、安全防护与灵活集成能力集于一身，是一款一体化水冷量热传感器。
对于需要可靠完成超高激光功率测量的工业、科研与国防场景，70K‑W 可高效实现高功率激光系统的测量、监测与特性表征。
