工作于 1064 nm 和 1550 nm 波段的短波红外(SWIR)激光器，正处于激光雷达(LiDAR)、光通信、光学相干断层扫描(OCT)和激光材料加工领域创新的前沿。在这些波长下进行精确的光束表征，尤其是 M² 参数和传输分析，对于确保激光器的最佳性能至关重要。

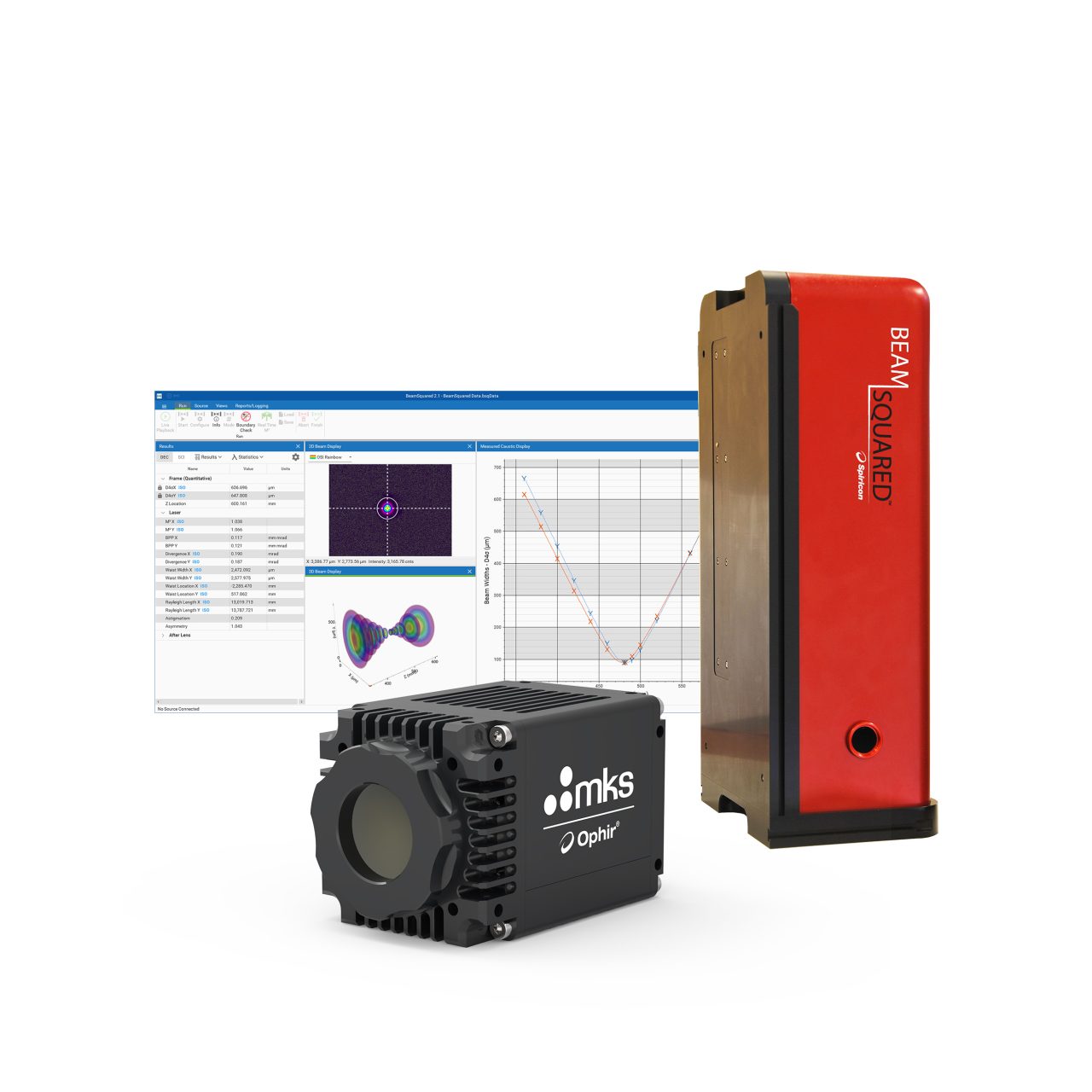

随着 XC130 相机停产，Ophir 推出了BeamSquared SP1203—— 一款高分辨率下一代铟镓砷(InGaAs)相机，专为 900–1700 nm 光谱范围内符合 ISO 标准的精确 M² 测量而设计。
旨在替代 XC130 并超越其性能
BeamSquared XC130 相机已达到使用寿命终点，市场急需高性能替代产品。SP1203 基于高分辨率 InGaAs 焦平面阵列(FPA)传感器打造，在保持相同光谱覆盖范围和与现有 BeamSquared 系统兼容性的同时，提供显著增强的空间细节和轮廓分析能力。
SP1203 与 XC130 相机关键特性对比
| 型号 | SP1203 | XC130 |
|---|---|---|
| 传感器类型 | InGaAs FPA | InGaAs CCD |
| 分辨率 | 640 × 512 | 320 × 256 |
| 像素间距 | 15 µm | 30 µm |
| 光谱范围 | SWIR | SWIR |
| 最小可测光束尺寸 | 150 µm | 300 µm |
| 接口 | GigE（通过 USB3 转接器） | USB 2.0 / 3.0 |
| 帧率 | 60 fps | 100 fps |
精度验证

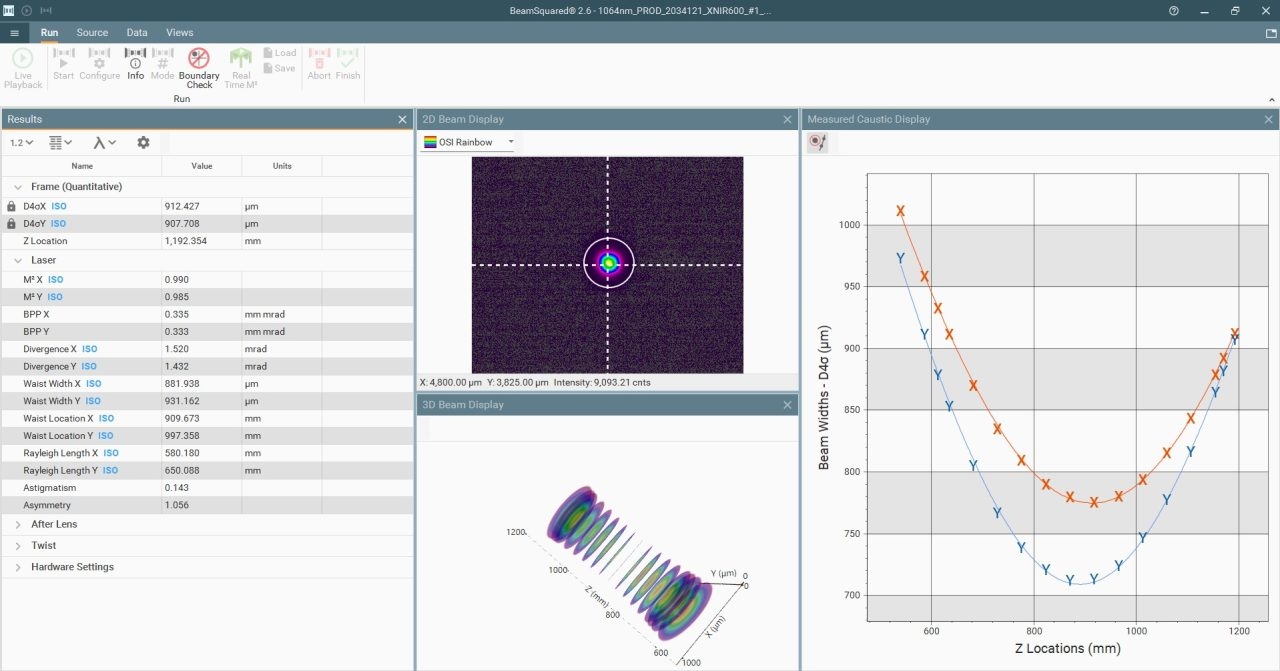

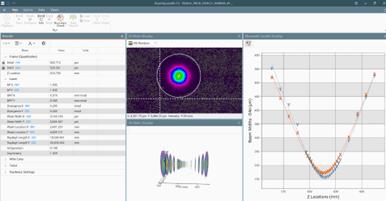

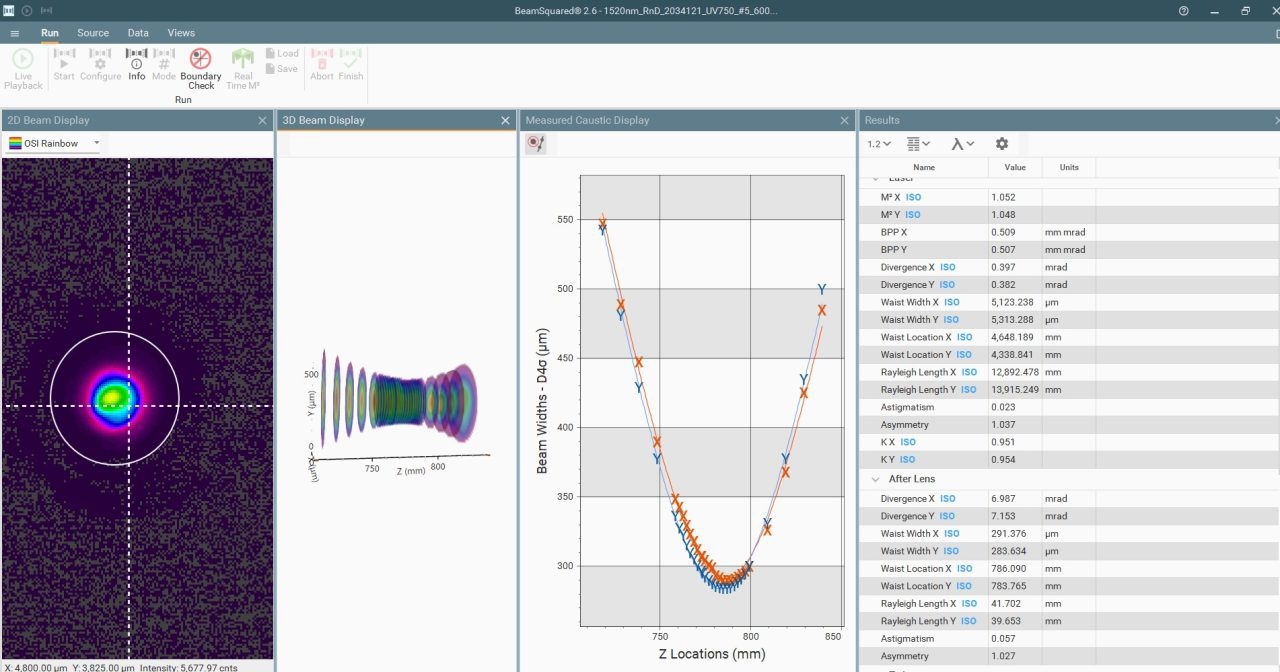

SP1203 已在各种光束尺寸和工作条件下进行了严格测试。关键 M² 参数、束腰位置、发散角、瑞利长度、像散均采用行业标准程序测量。重复性和精度已参照可靠的参考系统进行基准测试。
测试结果：
● M² 偏差：在 ±5% 范围内
● 束腰位置精度：在 ±10% 范围内
● 跨系统重复性：±5%
即插即用系统集成
BeamSquared SP1203系统包括：
● 适用于近红外和短波红外焦距的镜头套件
● 相机套件，含千兆以太网转USB3适配器和以太网线
● BeamSquared 软件，符合 ISO 标准并已获得许可激活
其模块化设计既支持实验室设置，也支持生产线部署，且校准开销极小。
为何选择 BeamSquared SP1203
1、技术视角
对于在短波红外领域工作的工程师和系统集成商而言，精确且可重复的 M² 测量并非可有可无，而是验证系统性能、确保光学对准以及满足法规和质量标准的关键。SP1203 在每个关键技术方面都表现出色。
2、更高的空间分辨率
640 × 512 InGaAs FPA 传感器提供的分辨率是传统 XC130 的 4 倍，能够对复杂模式结构和更精细的空间特征进行详细轮廓分析。可更有把握地测量更小的光束直径和更紧密的束腰。
3、更小的像素间距 = 更精细的轮廓分析
SP1203 的 15 µm 像素间距支持更小光斑分析，非常适合单模和光纤耦合激光器，这些应用中紧密聚焦至关重要。使用户能够解析以前因像素间距较粗的传感器采样不足而丢失的特征。
4、适用于高速激光系统的 GigE 数据接口
千兆以太网(Gigabit Ethernet)接口搭配 USB3 转接器，提供高吞吐量、稳定的通信，这对于 MHz 脉冲光源至关重要，因为帧丢失或时间偏移可能会破坏 M² 计算结果。
5、InGaAs FPA 具备宽光谱灵敏度
该传感器专为短波红外波段调校，在广泛波长范围内性能稳定。
焦平面阵列(FPA)架构确保高均匀性、快速响应和低噪声，这对于定量光束轮廓分析至关重要。
6、跨系统测量精度一致
内部校准程序和高信噪比性能实现了 ±5% 的 M² 重复性和 ±10% 的束腰位置精度，即使在多个设备或实验室之间进行测试时也是如此。
符合 ISO 11146-1/2 激光光束表征标准。
7、测量伪影最少
与旧款基于 CCD 的传感器相比，SP1203 的 InGaAs FPA 在测量高强度或紧密聚焦光束时，线性度更佳，光晕或电荷溢出伪影更少。
适用领域
● 激光制造质量检测(QA)
● 光纤器件验证
● 光学相干断层扫描(OCT)
● 激光雷达(LiDAR)与传感领域
BeamSquared SP1203 结合高分辨率短波红外传感、全自动 M² 分析和强大的系统集成，提供一致、准确的光束质量测量。它专为满足现代激光系统的需求而设计，无论是在光纤激光器生产、激光雷达验证还是电信组件测试中，都能提供当今性能驱动型应用所必需的精度和重复性。
