激光功率计显示负值读数在激光测量时会令人困惑。毕竟激光器输出的是正光功率，那传感器为何会显示如 - 5 W 这样的数值?
对于基于热电堆的激光功率传感器而言，问题通常出在探测器内部的温度梯度。
热传感器通过将吸收面的热流转换为电压信号来测量激光功率。当激光照射到吸收盘时，热量从吸收盘向外流向传感器本体，在热电堆结点间形成温差。
若该温度梯度反转，例如传感器本体温度高于吸收盘时，热电堆电压极性也会反转。此时，即使激光输出本身没有变化，功率计也可能暂时显示负值读数。
换句话之，问题通常不在激光器，而在测量条件。
热电堆传感器如何测量激光功率
热激光功率传感器采用热电堆探测器，测量吸收激光能量产生的热流。
当吸收盘升温时：
● 吸收盘温度高于传感器本体
● 热量通过热电堆结点向外流动
● 热电堆产生与温差成正比的电压
这种关系可以简化为：
Vout ∝ ΔT
其中：
Vout = 热电堆输出电压
ΔT = 吸收盘与传感器本体的温差
功率计将该电压转换为光功率读数。
若 ΔT 反转，电压极性也随之反转，产生负值测量结果。
可视化逆向热流

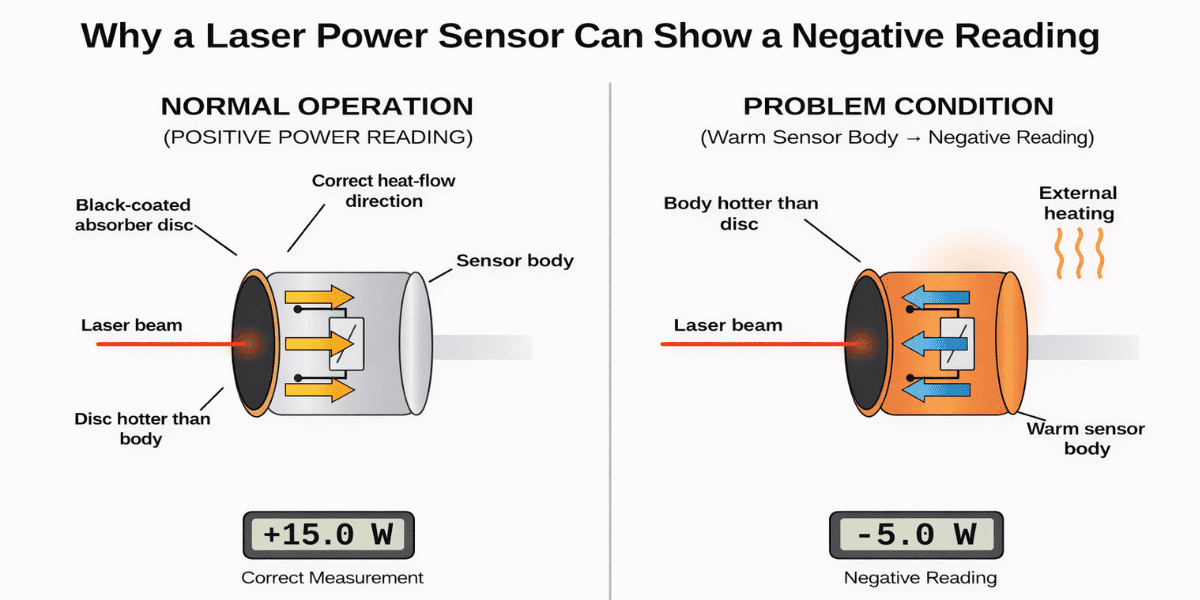

下图是一个简化的示意图，说明了热不平衡如何导致热电堆激光功率传感器出现负读数。
正常工作时，吸收盘的温度高于传感器本体。如果传感器本体的温度高于吸收盘，则温度梯度可能反转，导致读数为负值。
图示说明
正常工作
激光照射加热吸收盘。
1、温度关系：
Tdisc > Tbody
ΔT > 0
Vout > 0
热量向外流向(并最终流出)较冷的传感器本体，从而产生正的功率读数。
2、热失衡
若传感器本体温度高于吸收盘，例如用手握住灵敏度较高的传感器时，内部温度梯度反转。
3、反向热流
热量从传感器本体向内流向吸收盘。
Tbody > Tdisc
ΔT < 0
Vout < 0
热电堆电压极性反转。
4、结果：负值读数
功率计将该反向电压解读为负光功率测量值。
实际故障排查案例
这类热失衡问题比许多用户预想的更常见。有客户反馈此问题：其热功率传感器测量时显示负值。他们已完成以下操作：
● 对传感器校零
● 确认激光输出正常
● 确认校准无误
● 所有项目均显示正常。
最终原因非常简单：
测量时操作人员用手握住传感器。
少量人体热量使传感器本体升温，足以反转内部温度梯度。将传感器安装在支架上并使其热稳定后，负值读数消失。
传感器本身工作正常，问题出在测量条件。
激光功率计负值读数的其它原因
外部热源导致的热失衡是常见原因，其它几种安装条件也会产生类似现象。
1、光束溢出孔径外
若部分光束照射到传感器本体而非吸收盘，会加热传感器本体并影响热电堆梯度，再次导致热量向 “负” 方向向内流动。
确保光束完全落在传感器孔径内。
2、附近热源
环境热源也会影响热传感器，包括：
● 附近设备
● 热气流
● 外部加热
光电二极管传感器会显示负值吗?
会，但原因不同。
部分光电二极管传感器采用背景扣除法消除读数中的环境光。若部分光束(而非仅背景光)到达背景探测器，扣除算法可能产生错误数值，包括负值。
其机理与热电堆传感器不同，但根本问题通常一致：问题在测量设置，而非激光器本身。
激光功率计负值读数故障排查
若功率计显示负值，检查以下项：
● 让传感器达到室温
● 测量时避免手持传感器
● 确保光束落在孔径内
● 移除附近热源
● 热稳定后再校零
● 确认对准与光束尺寸
多数情况下，修正测量条件可立即解决问题。

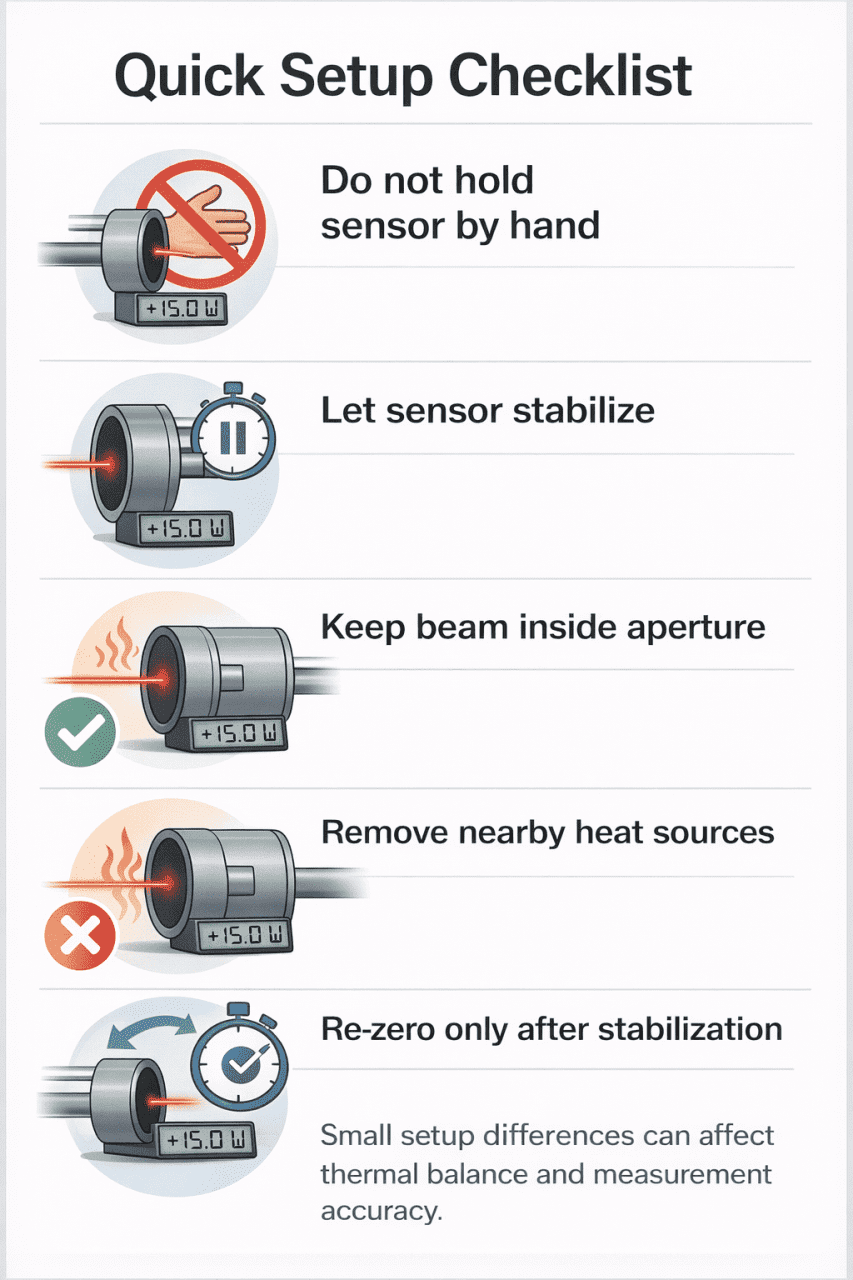

快速排查传感器读数为负值的检查清单：让传感器稳定下来，避免用手触摸，保持光束在孔径内，移除附近的热源，并在稳定后重新归零。
实验提示
热激光功率传感器对传感器本体内部温度梯度敏感。即使微小温差，例如手持传感器数秒，也会临时影响热电堆平衡。
若观察到负值读数，将传感器安装在支架上，使其达到热平衡后再重新测量。
常见故障排查问题
1、为何我的激光功率计显示负值?
通常因传感器本体温度高于吸收盘，导致热电堆探测器内部温度梯度反转。
2、激光器能输出负功率吗?
不能。负值读数不代表激光输出为负，仅表示测量伪影或设置问题。
3、为何我的热电堆传感器移动后显示负值?
从温暖环境移走传感器后，传感器本体可能仍比吸收盘温度高。在热平衡恢复前，传感器可能短暂显示负值。
选择合适的激光功率传感器
若测量问题持续，可确认传感器类型与孔径尺寸是否匹配光束参数。
不同应用需不同传感器配置，取决于：
● 功率等级
● 光束尺寸
● 冷却要求
● 系统集成
核心要点
激光功率负值读数看似异常，但通常原因简单。
最常见原因：
● 传感器内部热梯度反转
● 光束溢出孔径外
● 环境热源
● 背景扣除伪影(带该功能的传感器)
在判定传感器故障前，先检查测量条件与装置热平衡。
解决方法通常很简单：让传感器稳定，或移除附近热源(例如不要用手握住)。
