StarLab是 Ophir 易于使用且功能强大的激光测量软件,可将 PC 转变为多通道激光功率/能量显示器。在StarLab中,可以将以下功能应用于功率和能量读数:
● Average(平均值)
● Offset(偏移量)
● Scale Factor(比例因子)
● dBm and dB Offset(dBm和dB偏移量)
●Normalize(归一化)
● Density(密度)
● Pass/Fail Limits(合格/不合格限制)
平均值
在StarLab图形用户界面上以数值和图形方式“平滑”波动或不稳定的测量结果。
平均值功能提供了几种选择,用于计算测量结果的平均时间间隔。
偏移量
如果当没有激光时,由于杂散环境光进入光电二极管传感器,或者由于一些局部热引起与您的热传感器有读数,StarLab显示了非零功率读数,可以使用此功能减去背景读数。偏移量功能允许您选择当前环境背景测量值,通常在激光关闭时进行,或者可以输入任何所需的偏移值,然后从后续的测量结果中减去该值。在图形用户界面上显示的测量结果中,当前值与偏移量之间的差异会显示出来。
比例因子
比例因子功能将当前值与输入的正值或负值相乘。
此选项在具有分束器的测量配置中特别有用。通过乘以正确的比例因子(通常为20),可以显示实际的激光功率/能量测量结果,而不仅仅是击中传感器的部分。

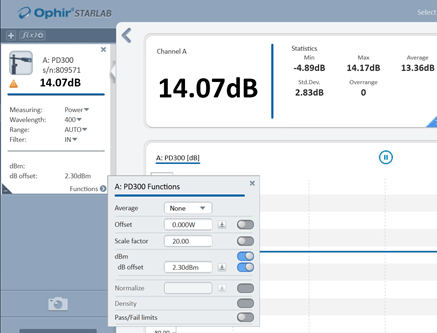

dBm和dB偏移量
dBm功能能够将当前值显示为dBm值,并允许应用dB偏移量功能。
dB偏移量功能对于测量功率损耗非常有用。
由于dBm是一种对数测量,两个测量值之间的比率将是dBm测量值之间的差异。如果想要测量光纤电缆的损耗,在电缆之前的测量值为1mW = 0dBm,在电缆之后的测量值为0.1mW = -10dBm。那么比率就是1:10 = 0.1,dB损耗为0 - (-10) = 10dB。

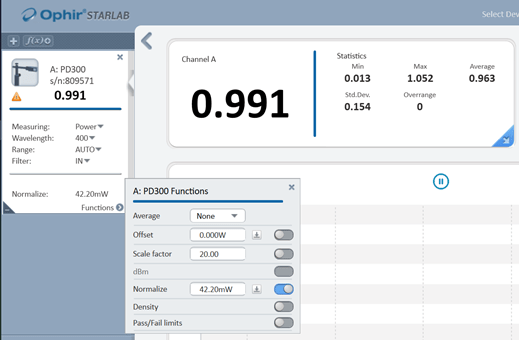

Normalize 归一化
归一化功能使用选择的“当前”值,并将所有后续值除以选择的值,并在StarLab图形用户界面中显示结果。
设置“归一化”后,所有后续读数将显示为与参考读数的比率。当需要将读数与某个标准读数进行比较时,归一化功能允许实现这一点。

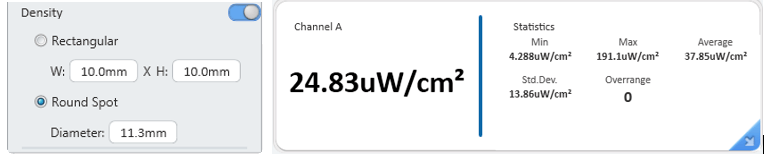

Density密度
密度功能允许您将激光测量结果显示为功率密度W/cm²或能量密度J/cm²。
只需定义光束的面积,输入尺寸并选择圆形点或矩形点光斑的光束形状。
Pass/Fail Limits合格/不合格限制
为测量定义最大和最小限制。
如果测量超出设定范围,会出现以下指示:
● 数字测量结果显示为红色
● 显示为Under(低于下限)或Over(高于上限)
这种合格/不合格功能非常适用于最终的质量保证测试。
