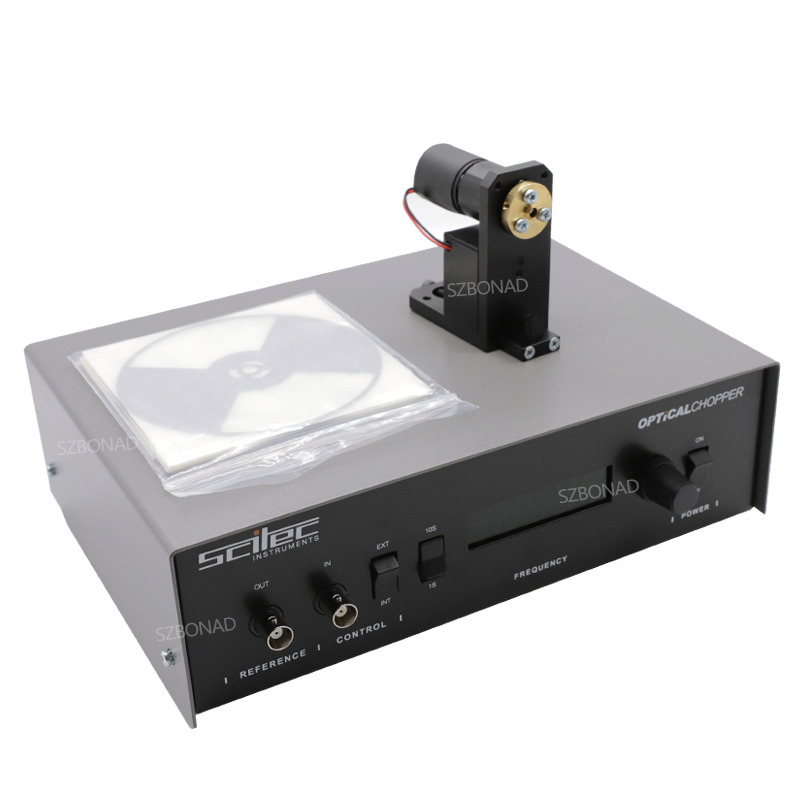

Model 300CD光学斩波器由远程安装的切割头和连接线连接到控制单元组成。工作频率范围为 5Hz 至 3kHz。
一、操作方法
首先，将切割盘的底边插入参考拾音器的槽中。其次，使用提供的三个M3 x 5螺钉将盘安装在安装在电机主轴上的黄铜安装座上。不要松动安装座上的小螺丝或试图改变安装座在主轴上的位置。
使用提供的电缆，将切割头连接到控制单元后面板上的插座上。
在连接电源线之前，请确保单元后面标示的电压是正确的。如果应用错误的电压，可能会损坏设备。电压选择开关安装在设备内部。要拆卸仪器盖，先拆下四个螺钉，两个在仪器箱的每一侧，然后抬起盖子。在打开盖子之前，请确保已断开主电源线的连接。
二、功能说明
1、保险丝
该仪器中的线路保险丝安装在控制单元内的印刷电路板上。在更换保险丝之前，请确保该设备与电源线分离。只能用1安培20mm x 5mm半延迟保险丝进行更换。
2、开/关开关
控制单元的电源由位于前面板右侧的开/关开关控制。当电源开关打开时，Model 300CD的频率显示灯亮起，最初显示88888的测试图案，然后显示当前软件版本(目前为1.07)。然后变为0.00，最后显示当前的切割频率。
3、切割频率 - 内部控制
为了内部控制切割电机的速度，EXT/INT开关需要设置为INT。
Model 300CD切割控制单元配备了一个LED显示屏，可以正确读取所有切割盘的切割频率。频率由前面板上的FREQUENCY控制旋钮设置。
4、切割频率 - 外部控制
该仪器可以通过前面板上的BNC类型的CONTROL IN插座通过外部电压进行控制。在此操作模式下，EXT/INT开关必须放置在EXT位置。
切割频率由外部应用的电压线性控制CONTROL IN插座。最大输入电压为15V，输入阻抗为20千欧。在这种模式下，FREQUENCY控制用于设置输入电压和切割频率之间的比例关系。
常见故障是在应用外部电压时将频率刻度设置为0。在刻度处于此位置时，无论应用的电压如何，电机都不会转动。在外部模式下，刻度通常需要完全顺时针转动。
5、切割频率显示
300CD控制单元上的5位LED频率显示直接显示当前的切割频率。它自动缩放以提供高达0.01Hz的分辨率。
前面板上的1 SEC / 10 SEC开关选择频率测量所采用的平均周期。
6、参考信号
参考信号从控制单元前面板上的BNC插座输出。该信号是一个HCT TTL方波，频率与切割频率相同，并且与切割动作之间有固定的相位关系。
7、频率范围
Model 300CD附带的标准切割盘套装包括1个300 D2，1个300D5，1个300D10和1个300D30。如果从分销商处购买，可能还包括1个300D 200。其它切割盘必须单独订购。
