一、Ophir功率传感器介绍
Ophir 提供两种类型的功率传感器:光电二极管传感器和热传感器。光电二极管传感器用于从飞瓦到数百毫瓦和高达 3W 的低功率。热传感器适用于从几分之一微瓦到数万瓦的功率。热传感器还可以每约 5 秒不超过一个脉冲的脉冲率测量单发能量。
二、热功率传感器
热传感器具有一系列称为热电堆的双金属结。通过传感器的径向或轴向热流产生的电压与流经热电堆时吸收的功率成正比。读数不依赖于环境温度,因为只测量温差而不是绝 对温度。热电堆元件的排列方式使得读数几乎与光束大小和位置无关。通常,指定 ±2% 或更好的表面读数均匀性。

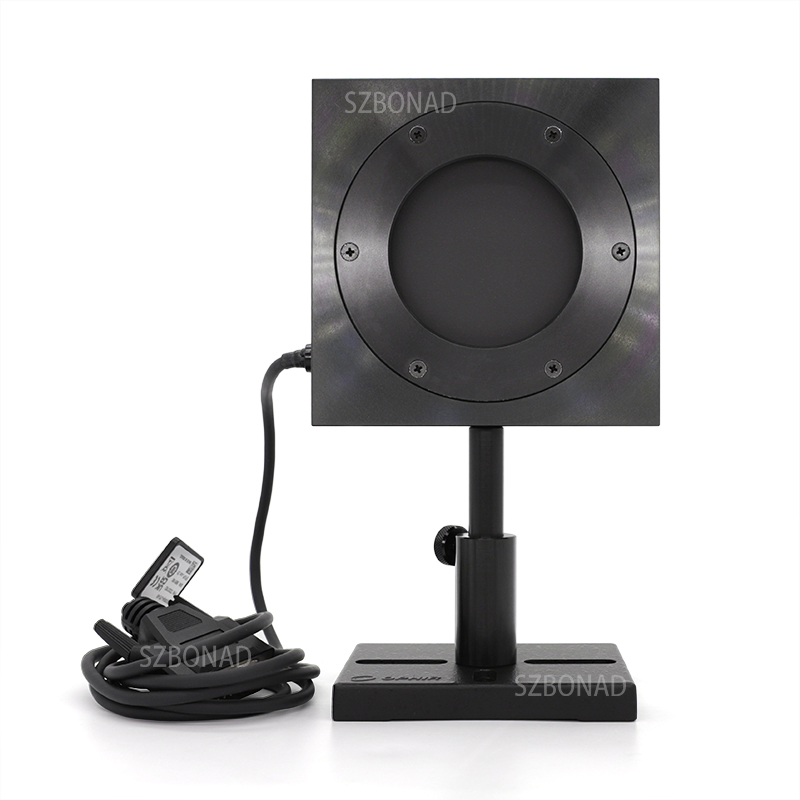

1、高灵敏度热激光传感器 – 300fW 至 12W
极低噪声和漂移光热功率计可在从 UV 到 IR 的宽波长范围内准确测量极低的激光和 LED 功率。这些传感器还可以测量低至数十 µJ 的低单次激光能量。

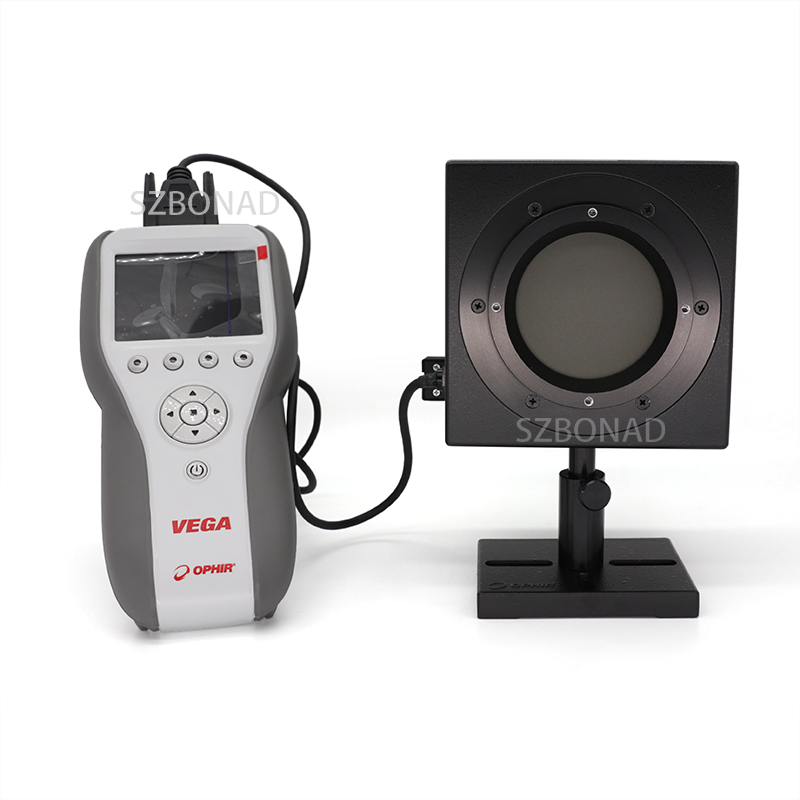

2、低功率热传感器 – 10mW 至 50W
拥有广泛的激光和 LED 功率测量传感器选择,适用于业内低平均激光功率、脉冲或连续激光源以及各种光束尺寸。

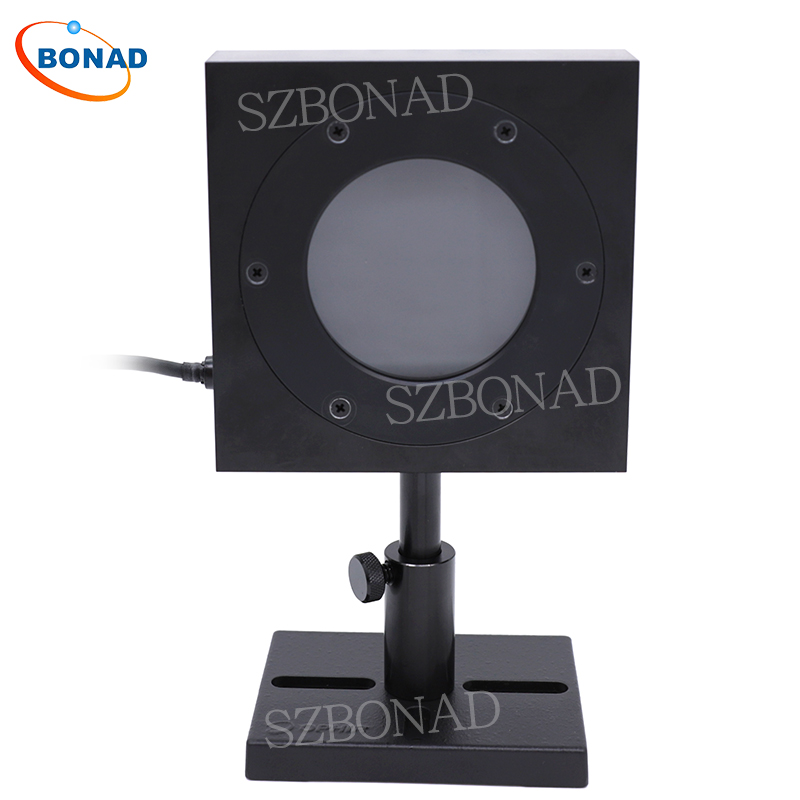

3、低功率热传感器 - 30mW 至 150W
孔径从 17 到 35 毫米。用于连续测量低功率或间歇测量高功率的传感器。用于脉冲或 CW 激光器或 LED。
4、高率热传感器 – 100mW 至 300W
孔径从 50 到 65 毫米。用于更大光束和更高功率的传感器。用于间歇使用的紧凑型传感器。
5、高功率风扇冷却热传感器 - 10mW 至 1100W
紧凑型风扇冷却传感器,可在更高的激光功率下连续使用。
6、高功率热传感器和功率圆盘 – 1W 至 120kW
用于高功率工业激光器的传感器具有市场上zui高的功率测量能力——高达 120 kW。还具有可用的zui高损坏阈值,在全功率下高达 10 kW/cm²。

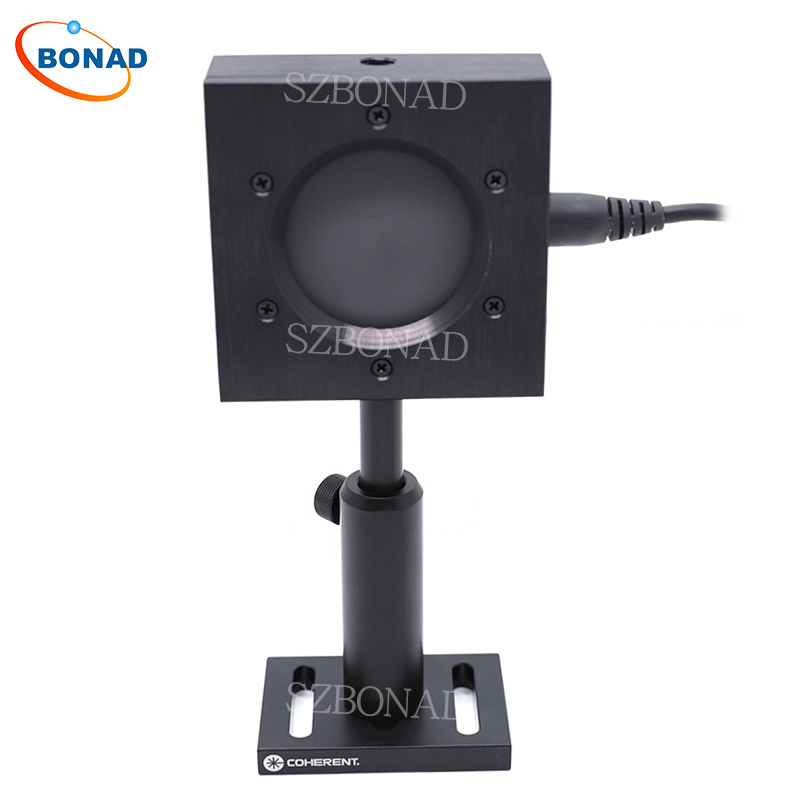

7、高功率激光束收集器和低功率光束陷阱
用于高功率激光加工、激光测量和其他应用的激光束收集器,以及低功率光束陷阱
三、光电二极管传感器
光电二极管传感器在很大的光功率水平范围内具有高度的线性度:从几分之一纳瓦到大约 2 mW。高于该光照水平,对应于大约 1 mA 的电流,传感器饱和并错误地读取低值。因此,大多数 PD 传感器都有一个内置和可拆卸的衰减器,允许在不饱和的情况下测量高达 3 W 的功率。

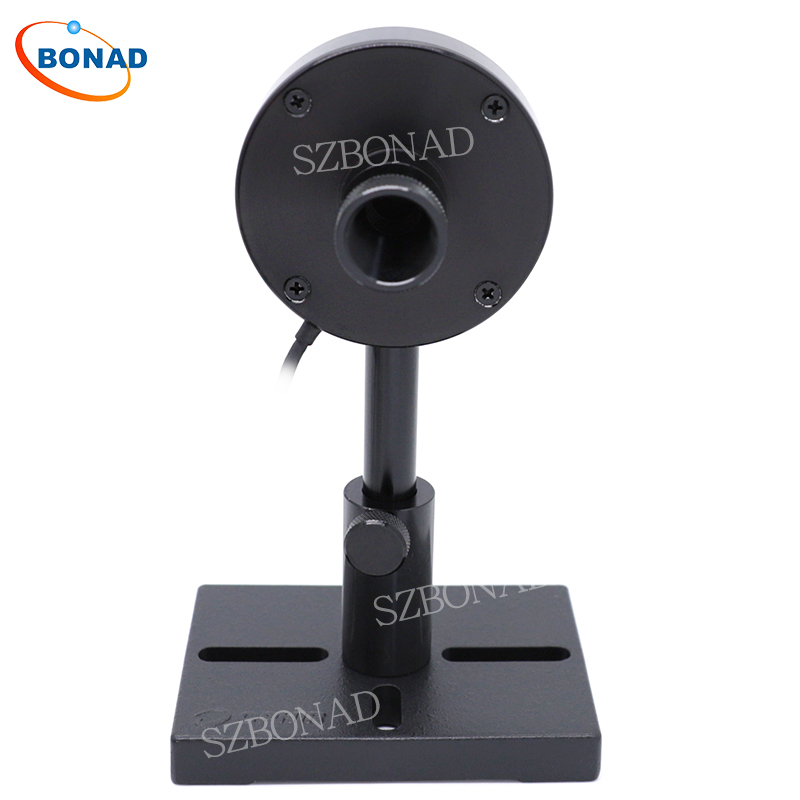

1、标准光电二极管传感器 - 300fW 至 3W
光电二极管 PD-300 传感器系列测量激光功率,光谱覆盖范围为 200nm – 1800nm,并自动减去背景,因此激光测量对室内光不敏感。所有型号的系统都内置了波长校准功能。
2、圆形光电二极管传感器 - 20pW 至 3W
Ophir 的圆形 PD300R 传感器与标准 PD300 传感器类似,但更适合 采用圆柱形几何形状。它们具有 SM-1 安装螺纹。
圆形 PD300R 传感器与标准 PD300 传感器类似,但更适合 采用圆柱形几何形状。它们具有 SM-1 安装螺纹。

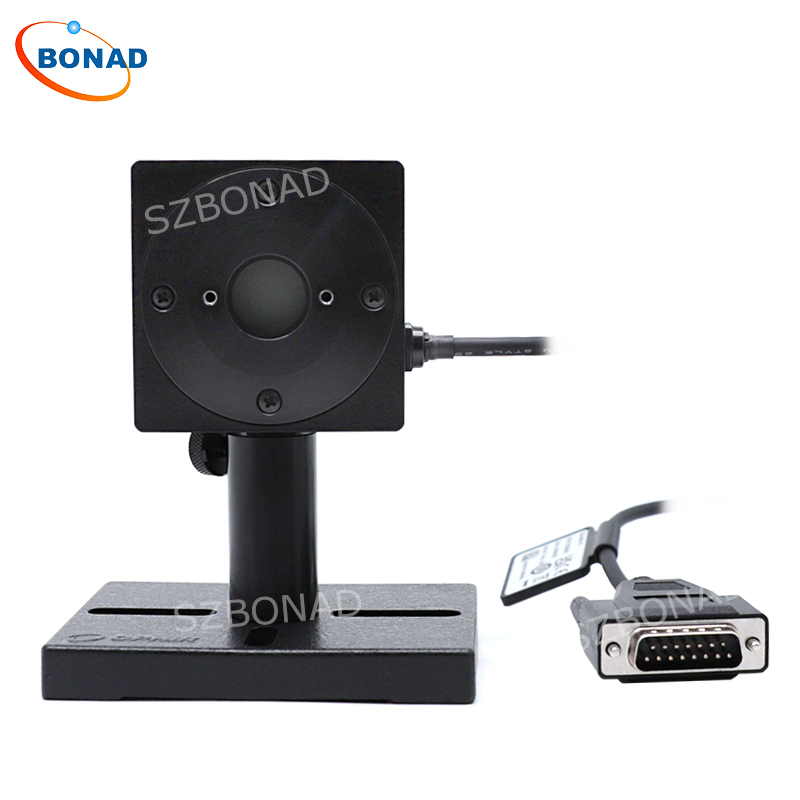

3、测量发散光的积分球
积分球特别用于测量发散光源,例如 LED。光线通过输入端口引入,然后被球体的高反射内部多次反射,直到它均匀地照亮内表面。检测器对该光的一小部分进行采样以测量总功率输入。Ophir 积分球具有高反射漫射白色涂层,可进行不受光束大小、位置和发散度影响的测量。有多种球体尺寸、孔径和波长区域可供选择。

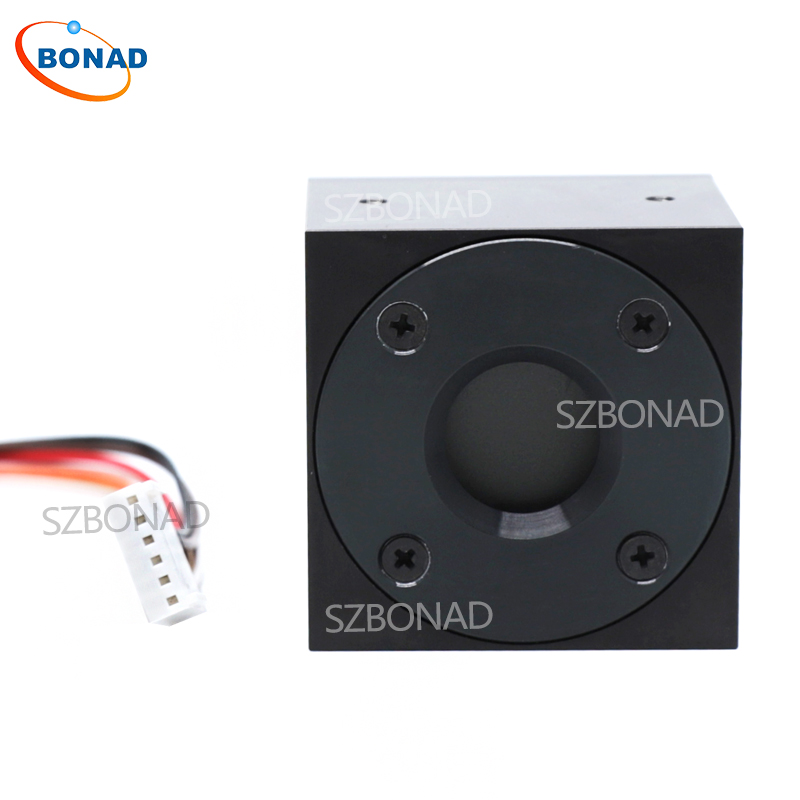

4、特殊光电二极管传感器
用于宽带源的平坦响应传感器、用于 Lux 测量的眼响应检测器、用于测量扫描或斩波激光束的峰值检测器以及用于测量显微镜样品平面光功率的显微镜滑动功率传感器。
