脉冲激光功率和能量计算公式和方法

时间:2023-02-07 16:37:07 作者:博纳德 点击:

  在确定脉冲激光是否适合某种器件或应用时,激光生产商可能没有提供相关的参考参数。在这种情况下,一般可以根据已有的信息计算必要的参数。可能需要计算峰值脉冲功率、平均功率、脉冲能量和相关参数,以此达到需要的结果:

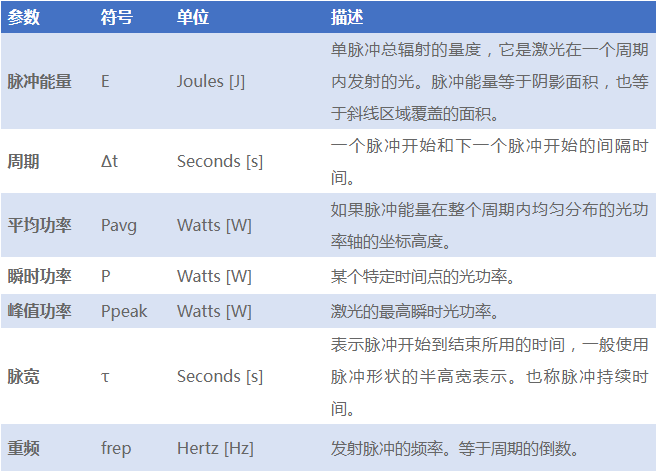

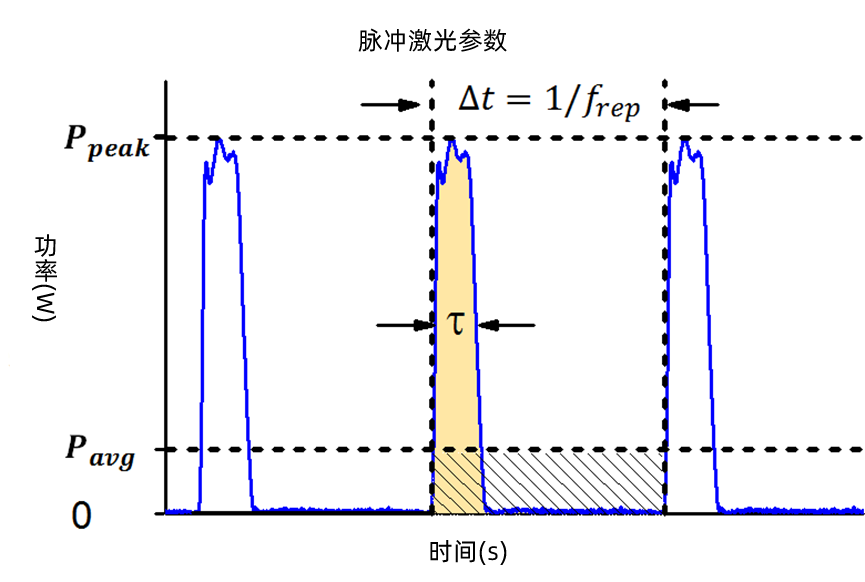

  上图中标出了用于表征脉冲激光的参数,下表中提供参数释义。脉冲能量(E)是脉冲曲线下的阴影面积。脉冲能量也等于斜线区域的面积。

  脉冲激光计算公式:

  周期和重频互为倒数:


  根据平均功率计算脉冲能量:


  根据脉冲能量计算平均功率:


  根据脉冲能量估算峰值功率:


  峰值功率和平均功率的关系:



  根据平均功率和占空比*计算峰值功率:


  注释:占空比(τ/∆t)是激光脉冲发射持续时间所占比例。

实例如下

  探测器的最大峰值光输入功率规定为75 mW,用它测量下面的脉冲激光是否安全?

  平均功率:1 mW

  重频:85 MHz

  脉宽:10 fs

  单脉冲能量:


  看似低,但是峰值脉冲功率为:


  使用探测器测量这个脉冲激光是不安全的,因为脉冲的峰值功率要比探测器的最高峰值光输入功率高5个数量级。
