一、C-995光学斩波器介绍
C-995光学斩波器是一款专为实验室使用而设计的通用光学切割器。C-995控制器配备了一个大型的五位LED显示屏，用户可以直接从前面板上进行数字输入所需的切割频率。此外，C-995还配备了一个双向Rs-232端口，使用户可以以0.001 Hz的分辨率设置所需的切割频率，并读取仪器的状态。
由于该装置采用锁相环控制系统设计，切割频率还可以与用户提供的外部时钟同步，范围从4 Hz到5 KHz不等。然后，控制器用于读取外部时钟的频率。
C-995切割头通过一根10英尺的卷曲线缆连接到控制器上。精密刻蚀的刀片完全封闭，以防止意外损坏。有两个孔径和两个刀片部分(30个槽和3个槽)，分别用于高频率范围和低频率范围。孔径直径为15毫米，槽宽为4.5毫米(30个槽部分)或15毫米(3个槽部分)。
小巧的4.75英寸正方形外形和最大深度为2.5英寸，便于将其整合到紧凑的光学设置中。双#8-32安装孔使孔径可以放置在光学台上方至少0.75英寸的高度，或者使用附带的1/2英寸杆和支架，放置在安装表面上方最高13英寸处。
二、使用指南
1、操作
在拆包和检查仪器后，通过将8-32螺纹螺钉旋入切割头上的适当孔中，将杆和支架连接到切割头上。
根据需要调整切割头的高度。(内部孔径应用于低速范围，外部孔径应用于高速范围。)使用提供的卷曲线缆将切割头连接到控制器。将电源线插入仪器后面板上的IEC电源插座，并将电源线插入适当的电源插座。仪器现在已经准备好使用了。
前面板频率选择开关应设置为High，以获得40至5000 Hz范围内的所需切割频率，或设置为Low，以获得4至500 Hz范围内的所需切割频率。电源开关位于仪器后面板上的电源插座上。现在可以打开此开关。确保后面板上的Sync Select开关处于Int.位置。
显示屏现在应该已经启动，对应于高频率范围和低频率范围分别显示为1000.0 Hz或100.00 Hz。这些值在校准过程中存储在仪器中。(每个范围的频率设置都存储在非易失性存储器中，以便在使用期间保持编程的切割频率。)
与切割光线同时发生的TTL/CMOS电平同步信号现在可在前面板标有Sync Output的BNC连接器上获得。现在可以将此信号连接到锁定放大器、示波器或其他仪器。
2、从前面板设置切割频率
可以按照以下步骤从前面板设置切割频率。按下并释放频率设置控制。显示屏上最低有效位将开始闪烁。旋转旋钮以选择所需的数字值。再次按下并释放旋钮将导致下一个最重要的位开始闪烁。以类似的方式设置此位。继续此过程，直到设置所需的最重要的位。最后再次按下并释放旋钮，将显示的频率输入到单位中并存储在内存中。控制器现在将调整电机速度，以精确地按照所选择的速率进行切割。单位不允许选择超出低速范围4至500 Hz或高速范围40至5000 Hz限制的速度。
3、通过串口设置切割频率
C-995配备了一个双向的“三线”Rs-232c接口。它允许通过外部计算机远程控制单位，并在请求时报告单位的状态。
每个单位都附带一个接口电缆。将Rj-14连接器插入单位后面板上的端口。将9针D型连接器插入计算机串口。使用通信程序(例如WINDOWS Hyperterminal)设置适当的通信参数。协议是9600 N 8 1，即波特率为9600波特，无奇偶校验位，8个数据位和一个停止位。命令结构如下：

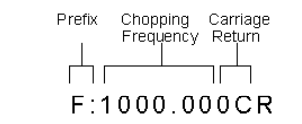

要将高速范围的切割频率设置为1 KHz，请发送以下十一个字符的字符串：
“F:1000.000CR”
CR代表回车，十六进制为0D，或者在PC键盘上按Enter键。字符的意义如上所示。
所有十一个数字都必须存在，包括前导零。例如，要将单位设置为在低频范围以15.627 Hz进行切割，请发送以下字符串：
“F: 0015.627CR”
正确的命令将得到“OK”的响应。
不正确的命令将得到“Invalid Command”的响应。
要请求单位的状态，请发送以下字符串：
“F:STATUSRQCR”
C-995 将返回以下信息：
当单位处于Ext. Sync模式时，将返回测量的切割频率。
如果用户尝试输入当前使用范围无效的频率，则将发送以下字符串：
显示屏将反映出新的频率。
通过外部同步设置切割频率
要将C-995与外部时钟同步，将后面板上的Sync开关设置为Ext.位置。将TTL/CMOS兼容时钟应用于标有External Sync的后面板BNC连接器。
确保时钟频率适用于当前使用的范围，即低速范围为4至500 Hz，高速范围为40至5000 Hz。C-995的切割频率现在将与此外部时钟保持相位锁定并跟踪它。显示屏将计数外部频率，并以0.1 Hz的分辨率在高速范围内显示，并以1 Hz的分辨率在低速范围内显示。
