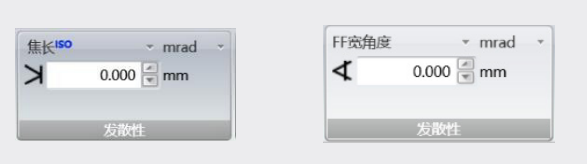

BeamGage Standard和BeamGage Professional软件提供三种发散角计算方法,计算结果会在结果显示区的发散栏下显示。如需下载BeamGage软件可以查看《BeamGage光束质量分析软件下载》
1、焦长法
此方法需要一个已知焦距的透镜,光束穿过透镜,相机靶面则需要放置在透镜焦距位置。因为焦点位置激光聚焦,功率密度很大,所以要特别注意衰减。
2、远场广角法
此方法假设激光为点光源。测量时只需输入光源到相机靶面的距离即可。只适合近似测量一些激光二极管的发散角,且只有距离长度的精度够高时才具有参考价值。
3、远场两点法
此方法在光束传播方向上的两个位置测量光斑大小,输入两点间的距离即可计算发散角。当在第一个位置测量后,只需点击右下角的对勾,即可记录此位置的光斑大小。移动相机至下一个位置,并输入两个为之间的距离,结果区会事实显示发散角的计算结果。要注意的是测量时尽量保证相机靶面与光束同轴,并保证俩位置间距离测量的准确度,这样才能得到比较准确的测量结果。
