A-304高压放大器_A-304压电驱动器和调制器

一、产品介绍

A-304 压电驱动器/压电放大器是一种高压、高速压电驱动器/线性放大器,结合了宽带 AM/FM 调制器。

它专门设计为压电电动执行器(也称为“压电放大器”)、堆栈、压电片、双压电晶片元件和其他设备的线性放大器/驱动器。它也可以用作医疗应用的通用高压放大器(例如,用作神经病学的电极驱动器)。

压电驱动器/压电放大器基于高压、高频和大电流 MOSFET 放大器,能够以 ±100mA、DC 至 250 kHz 的频率驱动高达 ±400V(800V ptp)。

通过并联或串联连接2个放大器,输出电压和电流可加倍至1600Vptp@100mA或800Vptp@200mA。

内置调制器(AM 或 FM)使用户能够通过 ±10V 范围内的任何输入信号调制载波频率(在前面板调整)。这个调制器可以被一个开关绕过。

这种高转换率放大器/驱动器可用于要求高转换率、高电压和快速响应的各种应用,如:等离子驱动器和等离子驱动、压电操纵器驱动器、光开关设备、闭环反馈系统、振动控制、结构阻尼分析,流量驱动和控制等。

二、技术特征

●非常低的电噪声。

●低失真

●没有声音——你可能会听到你的实验。

●高达300伏/微秒的高速率。

●输入保护高压,开/关。

●输出保护-短路(短时间)、功率损耗、阻抗。

●内置调制器:

振幅(AM)或频率(FM)调制

高频-最高100 kHz。

低失真

可调频率、增益、偏移

如果不使用调制器,可能会关闭

(只有放大器部分可以工作)。

三、产品参数

放大器部分
最大输入电压± 12 伏
最大输出电压± 400 V (800V 点)
最大电流± 100 毫安
带宽装入1KΩ阻性负载
直流至 300 kHz (-3 dB)
进入容性负载:
直流至 120 kHz (- 3 dB) (1 nF)
直流至 12 kHz (- 3 dB) (10 nF)
直流至 1 kHz (- 3 dB) (0.1 µF)
直流至 100 赫兹 (-3 分贝) (1 微法)
直流至 10 赫兹 (-3 分贝) (10 微法)
输出功率最大 40 瓦
直流增益40(最多 100 个可选)
耦合输入和输出:直接直流耦合
直流偏移可调至 ±320 伏 + 直流开/关
转换率300V/微秒
输入阻抗10KΩ
输出噪声(输入短路,    300 KHz。带宽)最大 10 mV PTP (最大 2 mV RMS)
可变增益选项0-40X 或 0-100X 可用
调制器部分
中心频率1 - 100 kHz 可调
调制振幅 (AM) 或频率 (FM)
波形正弦波
失真最大 0.05%
调制输入 FS± 10 伏
调制输入阻抗10KΩ
同步输出1 V ptp,交流耦合,1 KΩ阻抗
振幅调整0.5 V ptp 至 20 V ptp
偏移调整± 5 V 或 0 V 固定
调制器输出阻抗100Ω
不使用时可以关闭调制器!
交流输入
线路输入电压110/120 伏,60 赫兹或 220/230 伏,50 赫兹
线路输入电流1.3A峰


四、应用

2 个放大器可以串联或并联连接,以将输出电压或输出电流加倍。

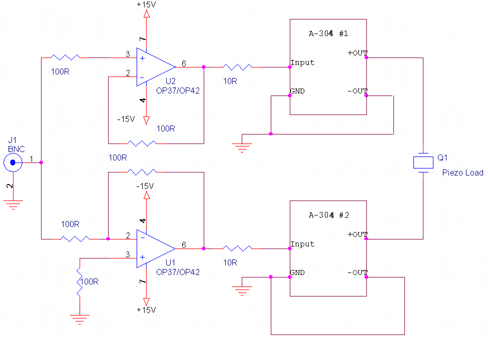

串联连接(+/- 800V 到浮动负载 = 1600V ptp)。


请注意,两个放大器都必须浮动(即小心不要通过示波器等将它们接地)。

也可以使用特殊变压器将输出电压加倍或加倍。

只有在高频(超过 10 KHz)时才可能使用变压器,并且需要添加更多组件来平衡和正确终止负载。

并联连接是通过在输入端和输出端添加电阻来完成的。
